Какой накопительный бункер для овощей выбрать?
Какой накопительный бункер для овощей выбрать?
Накопительные бункеры, которые производит завод КЛИНМАШ делятся на:
- стандартные модели накопительных бункеров с объемом загрузки от 5 до 20 кубов, серийно выпускаемые заводом
- большие комплексные технологические решения по временному хранению гораздо больших объемов овощей на основе так называемых «ХОПРОВ», которые проектируются по техническому заданию конкретного заказчика
Накопительные автоматические комплексы для временного хранения овощей в больших объемах
VK
YouTube
DZEN
RUTUBE VK YouTube DZEN RUTUBEЧаще всего такие системы бункеров заказывают фабрики по производству овощного пюре, картофельных хлопьев или чипсов, а также другие производители, занимающиеся переработкой овощной продукции.
- Главными задачами таких участков временного хранения в «ХОПРАХ» являются:
- временное накопление овощей в достаточно больших объемах (300-600 и более тонн) для обеспечения бесперебойной подачи на линию переработки
- обеспечение возможности контролируемого смешения одного сорта овощей с другим

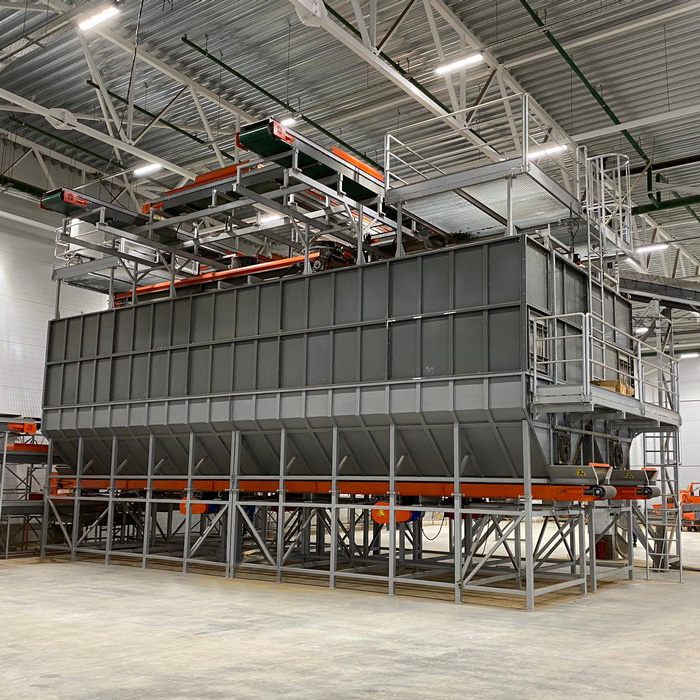

Подобные логистические пункты хранения овощей представляют из себя большие бункеры, каждый из которых вмешает в себя от 20 до 40 или 60 тонн. Эти бункеры расположены рядами напротив друг друга по 3 — 4 — 6 и более в каждом ряду. Как и во всех стандартных моделях внизу каждого такого бункера находится выгрузной транспортер, который сверху накрыт купольным рассекателем, чтобы вес продукта не задавливал ленту.

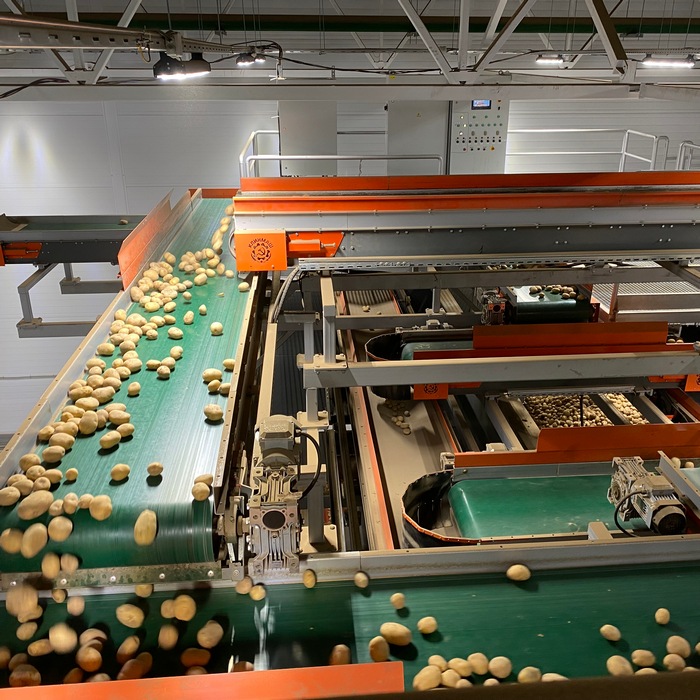

С внешней стороны бункеров — «ХОПРОВ» проходит система транспортерных развязок, по которым овощи из «ХОПРОВ» поступают на линии переработки.
Совсем по-другому, чем в стандартных моделях накопительных бункеров, в таких «ХОПРА» происходит наполнение.
Каждый бункер имеет собственную загрузочную систему с гасителями падения, но расположена она не по центру, как в стандартных моделях, а с внешнего более узкого края «ХОПРАХ». К этой загрузочной системе каждого «ХОПРА» подходит загрузочный конвейер и начиная с одного края бункер начинает наполняться примерно до 70 % своей вместимости.
Наполнение остальных 30 % каждого «ХОПРА» в группе бункеров происходит следующим образом:
По верху всех «ХОПРОВ» в обоих рядах на специальной каретке движется реверсивный транспортёр с собственным гасителем падения. Причем сама каретка движется вперед — назад, а реверсивный транспортер на ней движется по каретке вправо — влево и заполняет «ХОПРЫ» полностью, почти до 100 %.
Команду на движение и заполнение дает автоматика.
Загрузочная система «ХОПРОВ»
Загрузочный транспортёр на выходе продукта привязан к реверсивному и движется за ним во всех направлениях, а на входе продукта он имеет поворотную платформу, расположенную под приемной горловиной. К этой приемной горловине продукт подается по уже стационарно расположенному конвейеру.
Описанный выше механизм представляет из себя один из вариантов дозагрузки «ХОПРОВ» сверху до 100 %, но существуют и другие технические решения.
Конечно же в таких сложных системах всегда применяется автоматизация процесса с помощью промышленного контроллера, частотных преобразователей и системой разнообразных датчиков.
Теперь предлагаем рассмотреть стандартные модели накопительных бункеров
- Главные задачи накопительного бункера для овощей:
- обеспечить бесперебойную работу всей технологической линии и персонала, который в ней задействован
- обеспечить временное безопасное хранение продукта на время между сменами или рабочими днями
КЛИНМАШ предлагает ШЕСТЬ стандартных моделей накопительных бункеров для овощей различной вместимости:
- Накопительный бункер НБ-40 вместимостью до 40,8 м3
- Накопительный бункер НБ-20 вместимостью до 20,8 м3
- Накопительный бункер НБ-15 вместимостью до 15,4 м3
- Накопительный бункер НБ-10 вместимостью до 11,6 м3
- Накопительный бункер НБ-7 вместимостью до 7,8 м3
- Накопительный бункер НБ-5 вместимостью до 5,0 м3
И ДВЕ модели опрокидывателей контейнеров в единой раме с накопительным бункером:
Прототипом первых накопительных бункеров Клинмаш послужили бункеры очень престижного немецкого производителя Schneider.
Так же, как и у немецкого производителя нижнюю часть рамной конструкции мы делаем цельносварной, так как большая часть немалого веса приходиться именно на нижнюю раму. Это обеспечивает прочность всей конструкции и её долговечность.
Верхние борта крепятся на метизах для удобства перевозки.
Коллекция выпускаемых заводом Клинмаш моделей накопительных бункеров для овощей:
Нижний реверсивный выгрузной транспортер с обрезиненным приводным валом может подавать продукт в обе стороны, давая возможность гибко перестраивать линию, без перемещения самого бункера. Он защищен сверху специальным купольным рассекателем. Это исключает «сдавливание» нижнего транспортера весом продукта.
Одновременно с этим данный купольный рассекатель служит воздуховодом для вентилятора, который распределяет воздушный поток от вентилятора по всей длине бункера. Через специальные отверстия этого воздуховода — рассекателя воздух просачивается вверх, обдувая продукт и предотвращая процессы гниения во время кратковременного хранения.
В качестве опции вместо донного реверсивного транспортера может устанавливаться два транспортера. Они позволяют одновременно подавать продукт в обе стороны, например в случае использования одного накопительного бункера в двух линиях.
Загрузочные транспортеры накопительных бункеров имеют верхний горизонтальный изгиб, так называемый «гусек», который позволяет более бережно переправлять овощи в гаситель падения.
Приводные валы всех загрузочных транспортеров обрезиниваются для более надежного сцепления с лентой.
- На загрузочных транспортерах могут применяться два вида лент:
- наиболее часто используются ленты ПВХ с приклеенными загрузочными лопатками. Но с течением времени эти лопатки могут ломаться, а иногда и отклеиваться, если производитель лент нарушил технологию склейки.
- гораздо реже применяют шевронную резинотканевую ленту, загрузочные лопатки которой не приклеены, а являться частью самой ленты и поэтому совершенно точно никогда не потеряют загрузочную способность.
Но при столь очевидном достоинстве применения шевронной ленты есть и существенный недостаток. В связи с тем, что рисунок шеврона ниже высоты загрузочной лопатки ленты ПВХ, угол наклона для шевронной ленты должен быть меньше, а, следовательно, сам транспортер будет длиннее и дороже и занимать больше полезной площади хранилища.
Очень важным узлом накопительного бункера является гаситель падения и способ его расположения над бункером. Если позволяет высота, гаситель падения должен располагаться как можно выше над бункером, в разумных пределах конечно же. Тогда полезный объем бункера будет более полный за счет неизбежной центральной горки из продукта, вершина которой должна быть выше верхних бортов бункера.
Так же очень важно правильно расположить резиновые лопасти гашения с нужным шагом, чтобы продукт не выпрыгивал из гасителя и не бился о его металлический корпус.
Для увеличения вместительности, предусмотрена возможность соединения нескольких бункеров друг с другом. В этом случае равномерное наполнение происходит с использованием верхнего реверсивного транспортера и ультразвуковых датчиков.
VK YouTube DZEN RUTUBE VK YouTube DZEN RUTUBEСпарка двух НБ-20 с одним верхнем реверсивным транспортером. Работа в хозяйстве.
Спарка двух НБ-20 с одним верхнем реверсивным транспортером
Накопительный бункер для овощей НБ-40
Накопительный бункер для овощей НБ-20
Накопительный бункер для овощей НБ-15
Накопительный бункер для овощей НБ-10
Накопительный бункер для овощей НБ-7
Накопительный бункер для овощей НБ-5
VK YouTube DZEN RUTUBE VK YouTube DZEN RUTUBE
Электрический опрокидыватель контейнеров ОК-НБ-2
Обзор опрокидывателя контейнеров ОК-НБ-2
VK YouTube DZEN RUTUBE VK YouTube DZEN RUTUBEСамым оригинальным, оптимальным и во всех смыслах полезным оборудованием для опрокидывания контейнеров считаются модели ОК-НБ-1 и ОК-НБ-2.
Это не гидравлические, а электрические опрокидыватели контейнеров, выполненные в единой раме с накопительным бункером.
Модель ОК-НБ-2 это два опрокидывателя над одним более длинным и емким накопительным бункером.
Данные модели опрокидывателей на постсоветском пространстве не производит никто, кроме завода КЛИНМАШ.
Они имеют ряд неоспоримых преимуществ, которые предлагаю рассмотреть подробнее:
- В отличие от обычных гидравлических опрокидывателей, которые поднимают контейнер не более 140 градусов, этот электрический опрокидыватель позволяет переворачивать контейнеры на все 180 градусов. Такая возможность особенно актуальна для продукта, не расположенного легко скатываться под наклоном, например, огурцы, которым при гидравлическом опрокидывании приходиться дополнительно помогать палкой или шваброй.
- Размещение опрокидывателя на единой раме непосредственно над накопительным бункером очень удобно и значительно экономит ценную площадь хранилища, позволяя легко встраивать эту установку в любую конфигурацию технологической линии.
- Платформа опрокидывания имеет движущуюся заслонку, которая открывается при достижении определенного угла и предотвращает рассыпание продукта в процессе опрокидывания.
- Купольный рассекатель с демпферным покрытием защищает ленту нижнего транспортера от «задавливания» весом продукта.
- Регулируемые чистики постоянно очищают ленту нижнего транспортера в процессе ее вращения. Удобный натяжной механизм позволяет произвести быструю замену лент без снятия приводных валов.
- Телескопические опоры для встраивания в любую линию.
Электрический опрокидыватель контейнеров ОК-НБ-1
Обзор опрокидывателя контейнеров ОК-НБ-1
VK YouTube DZEN RUTUBE VK YouTube DZEN RUTUBEКонтейнер с продукцией (овощи или фрукты) устанавливается вилочным погрузчиком на платформу опрокидывателя. С пульта дистанционного управления водитель погрузчика дает команду на опрокидывание.
При помощи электрического мотор-редуктора происходит опрокидывание платформы с контейнером на угол до 160 градусов с выгрузкой продукта в накопительный бункер, который находиться непосредственно под ней.
На дне бункера размещен реверсивный транспортер, который защищен сверху специальным купольным рассекателем. Это исключает «задавливание» бункерного транспортера весом продукта.
Далее продукт по реверсивному конвейеру подается на технологическую линию в одну или другую сторону.
Дополнительные опции к накопительным бункерам для овощей
Все накопительные бункеры могут оснащаться следующими опциями:
- Загрузочный транспортер.
- Вентилятор для обдува хранящегося продукта.
- Два донных транспортера вместо одного для одновременной подачи продукта в обе стороны.
- Датчик затора продукта.
Загрузочный транспортер для накопительного бункера
- Все транспортеры разработаны по принципу секционности, что позволяет изготавливать их любой длины, кратно секции 0,6-0,2 метра.
- Загрузочная и выгрузная горловина обклеены демпферным материалом.
- Применяются дополнительные накладные фальшборта для увеличения объема перемещаемого продукта.
- Используется как многослойная ПВХ, так и более прочная резино-тканевая лента от лучших европейских производителей.
- Верхняя часть загрузочного транспортера имеет горизонтальный изгиб, способствующий более бережному переваливанию продукта в приемную горловину гасителя падения, чем с более острого угла.
Вентилятор для обдува хранящегося продукта
- Мощный вентилятор с донным воздуховодом подсушивает хранящийся в бункере продукт и предотвращает появление вредоносных бактерий.
- Это особенно актуально, когда продукт по каким-либо причинам остается в бункере на ночь или даже несколько дней.
