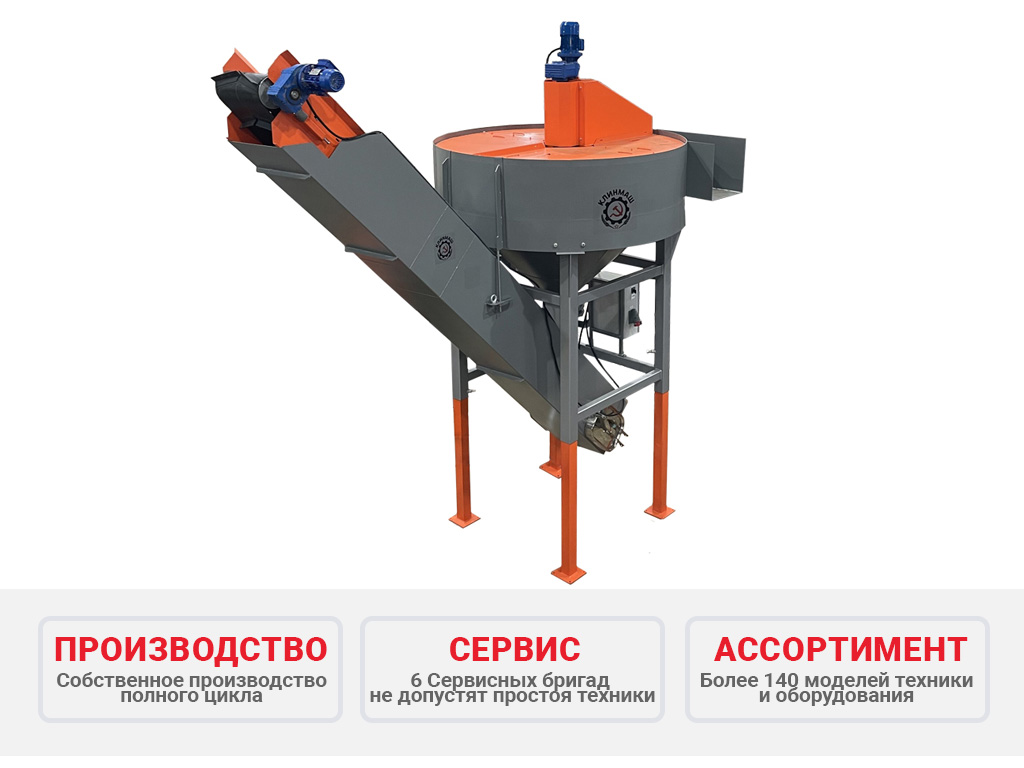

Циклонный камнеуловитель ЦК-2

Циклонный камнеуловитель предназначен для деликатного удаления камней и другого мусора из потока продукта. Обычно он используется в спарке с машиной мойки овощей. Емкость мойки одновременно является резервуаром воды для камнеуловителя. Одной из функций камнеуловителя также является предварительное замачивание, что особенно актуально при мойке моркови.    Камнеуловитель также может использоваться  как отдельная машина. В этом случае ему нужен отдельный бак для воды и выгрузная  решетчатая горловина.

Принцип работы:

Продукт подается в конусообразный бак камнеуловителя, заполненного водой. Мощный дренажный водяной насос создаёт большой поток воды и направляет его снизу вверх в конусообразный бак. В верхней части бака находиться мотор — редуктор, который вращает четырехлопастной винт, создающий водоворот. Камни и тяжёлые фракции сквозь потоки воды опускаются в самый вниз конуса к выгрузному транспортёру, а более легкий продукт перемещается по кругу  и за счет центробежной силы попадает в  выгрузную  горловину на выход или в машину для последующей  мойки.

Производительность, т/ч35
Длина, мм3750
Ширина, мм2000
Высота загрузки, мм (мин/макс)2800-3400
Высота выгрузки, мм (мин-макс)2930-2330
Высота , мм (мин/макс)3560-4160
Ширина ленты транспортера, мм 400
Длина ленты транспортера, мм14260
Мощность, кВт1,3
Напряжение, Вт380/50
Масса, кг1400
 Особенности:
  •  Может использоваться как отдельно, так и в спарке с машиной мойки овощей
  •  Установлен мощный дренажный насос способный работать в условиях сильного загрязнения воды
  •  В условиях постоянного нахождения в воде применены полиамидные подшипники скольжения
  • Внутренняя поверхность емкости покрыта специальной водостойкой эмалью LANKWITZER (Германия)
  • Телескопические опорные ноги позволяют внедрять машину в любую технологическую линию
  • На транспортере применена многослойная резинотканевая лента
  •  Приводной вал сварен аргонно-дуговой сваркой, что значительно повышает его прочность
  • Специальный механизм натяжки ленты транспортера позволяет производить её замену без снятия приводного вала
  • В шкафу  управления установлены надежные электрокомпоненты Schnaider electric, EATON, ABB, предусмотрено реле контроля фаз и напряжения
  •  Мы применяем надежные метизные изделия, гроверные и тефлоновые самоконтрящиеся гайки.

   ОПЦИИ

  1. Дополнительная комплектация для использования без машины мойки овощей

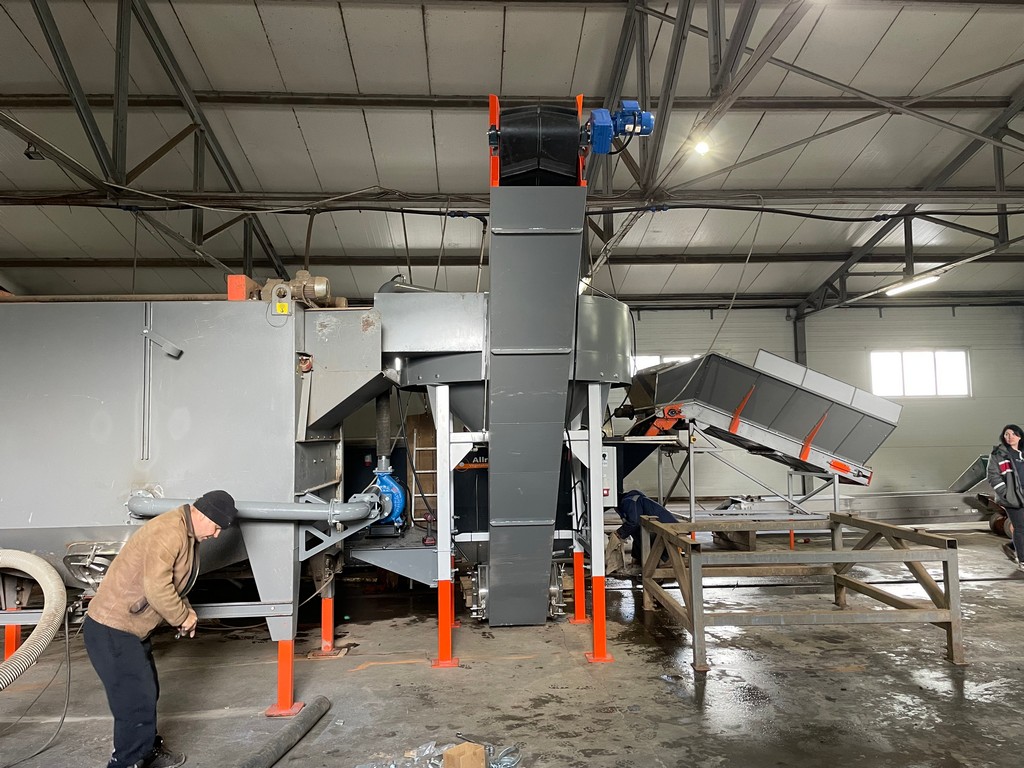

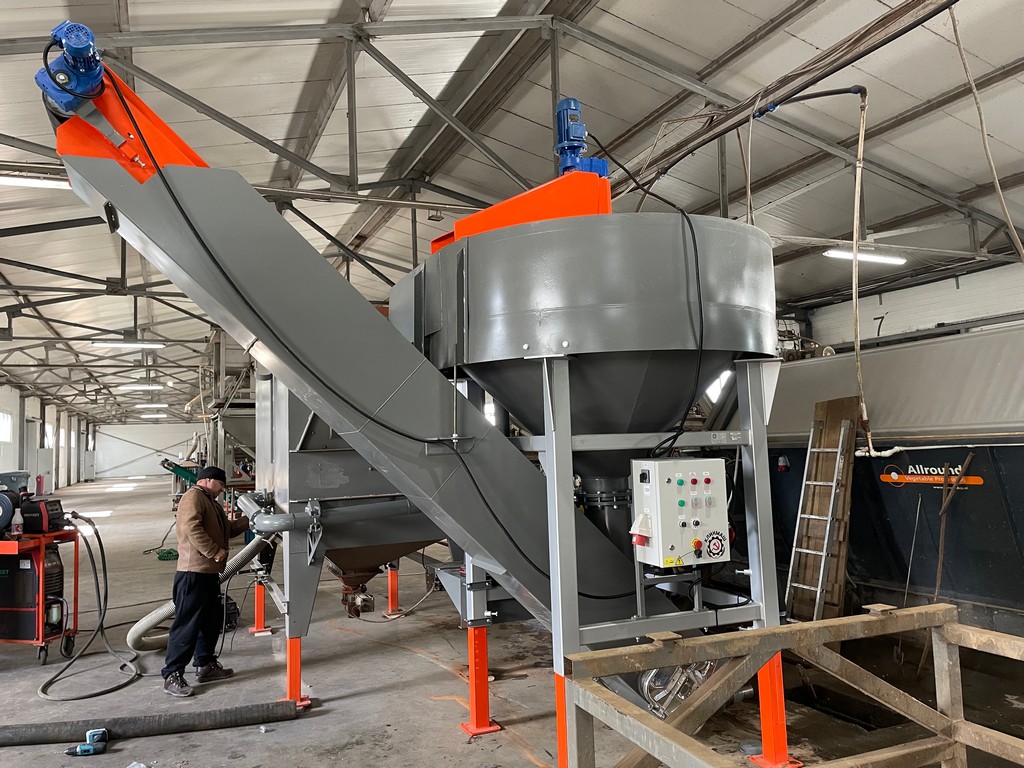

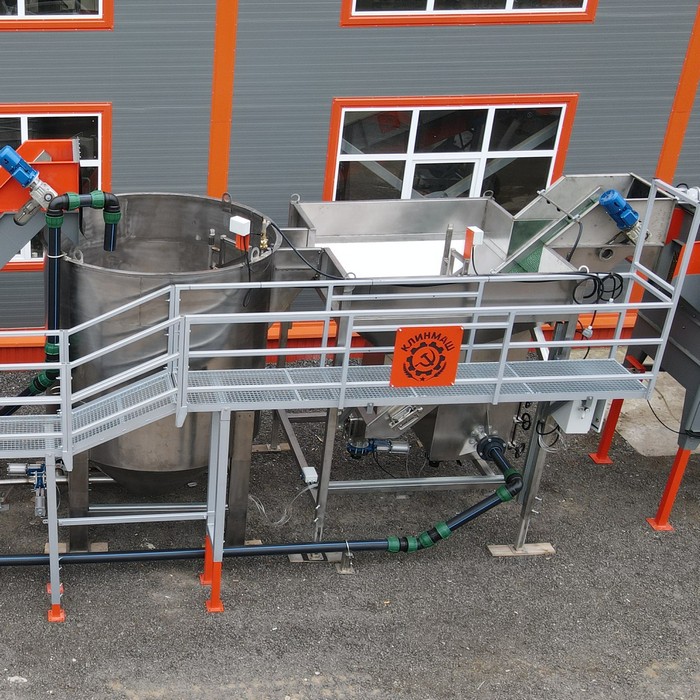

Циклонный камнеуловитель используется в линиях с машинами для мойки овощей М-10, М-20Комби, М-25
