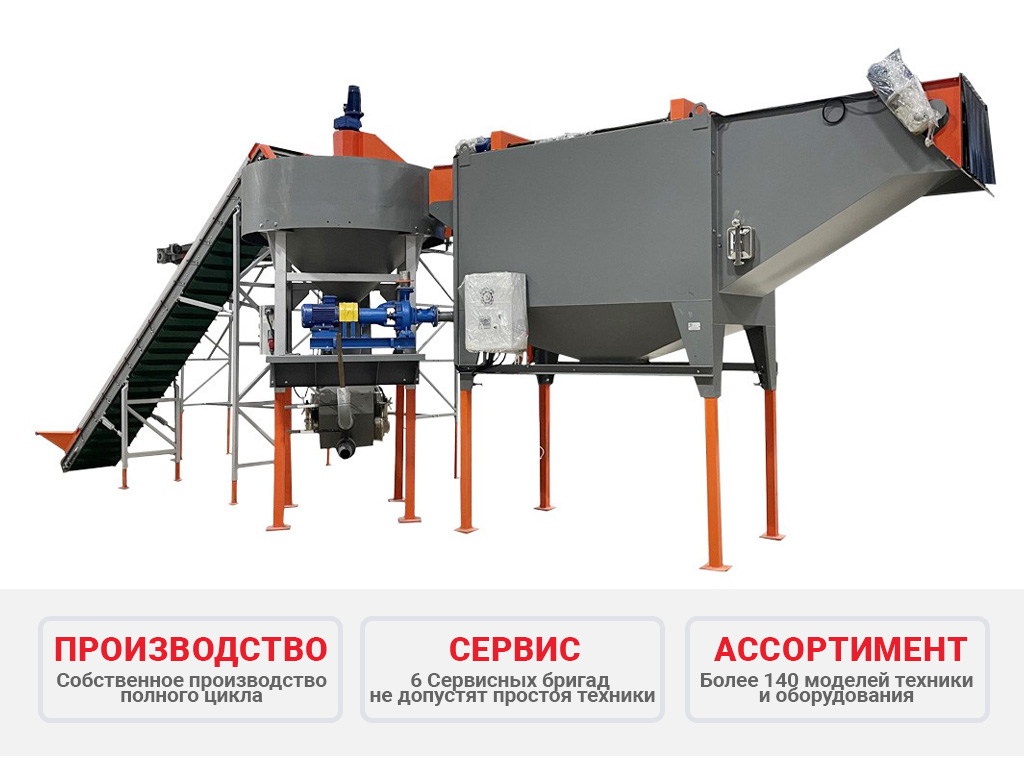

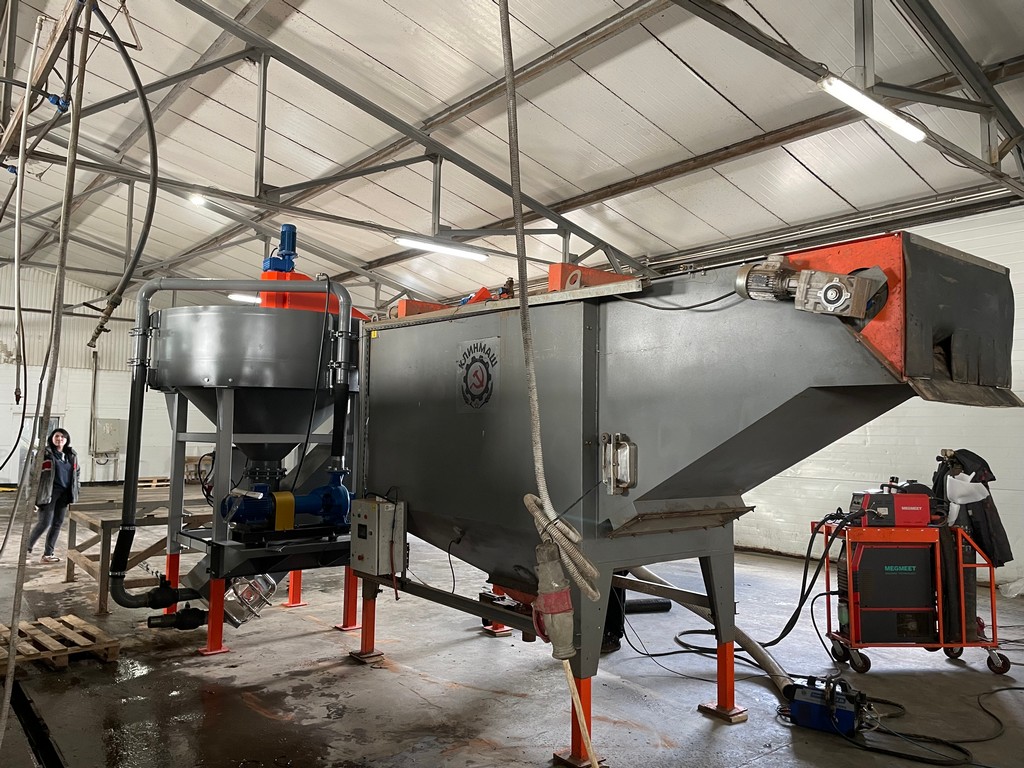

Спарка Мойка овощей М-25 и Камнеуловитель ЦК-2

Циклонный камнеуловитель предназначен для деликатного удаления камней и другого мусора из потока продукта. Обычно он используется в спарке с машиной мойки овощей. Емкость мойки одновременно является резервуаром воды для камнеуловителя. Одной из функций камнеуловителя также является предварительное замачивание, что особенно актуально при мойке моркови. Циклонный камнеуловитель ЦК-2 и мойка для овощей М-25 специально сконструированы для совместной работы. Этим объясняется оптимальное сочетание их габаритных размеров и функциональных возможностей.



Принцип работы:

Продукт подается в конусообразный бак камнеуловителя, заполненного водой. Мощный дренажный водяной насос создаёт большой поток воды и направляет его снизу вверх в конусообразный бак. В верхней части бака находиться мотор — редуктор, который вращает четырехлопастной винт, создающий водоворот. Камни и тяжёлые фракции сквозь потоки воды опускаются в самый вниз конуса к выгрузному транспортёру, а более легкий продукт перемещается по кругу  и за счет центробежной силы попадает в  выгрузную  горловину на выход и в машину М-25 для последующей  мойки.

Благодаря большому объему и интенсивному движению воды в циклонном камнеуловителе также создается значительный эффект замачивания, что существенно улучшает качество мойки





НаименованиеЦК-2М-25
Производительность, т/ч3525
Длина, мм37504740
Ширина, мм20001500
Высота загрузки, мм (мин-макс)2800-34002700-3000
Высота выгрузки, мм (мин-макс)2930-23302500-2800
Высота , мм (мин/макс)3560-41603440-3740
Ширина ленты транспортера, мм 400650
Длина ленты транспортера, мм142603400
Мощность, кВт1,32,5
Напряжение, Вт380/50380/50
Масса, кг14002300
 Особенности:
  • Внутренняя емкость мойки одновременно является резервуаром воды для камеуловителя
  • Мойка для овощей в паре с камнеуловителем оснащена мощным дренажным насосом, подающим воду из мойки в камнеуловитель и обеспечивающим циркуляцию воды в замкнутом контуре системы
  • В условиях постоянного нахождения в воде применены полиамидные подшипники скольжения
  • Внутренняя поверхность емкостей ЦК-2 и М-25 покрыта специальной водостойкой эмалью LANKWITZER (Германия)
  • Телескопические опорные ноги позволяют внедрять машину в любую технологическую линию
  • На транспортерах применена многослойная резинотканевая лента
  • Приводные валы сварены аргонно-дуговой сваркой, что значительно повышает их прочность
  • Специальный механизм натяжки ленты транспортеров позволяет производить её замену без снятия приводного вала
  • В шкафу  управления установлены надежные электрокомпоненты Schnеider Еlectric, EATON, ABB, предусмотрено реле контроля фаз и напряжения
  • Мы применяем надежные метизные изделия, гроверные и тефлоновые самоконтрящиеся гайки
