RUTUBE VK YouTube DZEN RUTUBEКомплексная технологическая линия приема, отделения земли и некондиции, калибровки, временного накопления, удаления камней, мойки и дальнейшей подачи в цех переработки картофеля в Московской области
Описание линии:

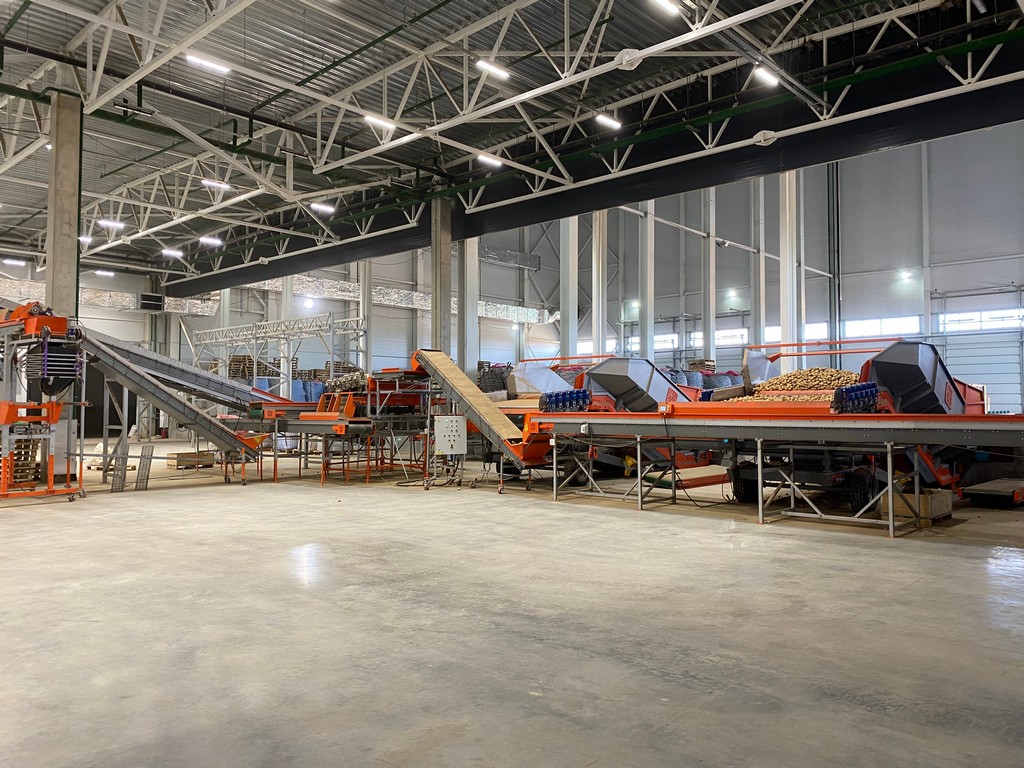

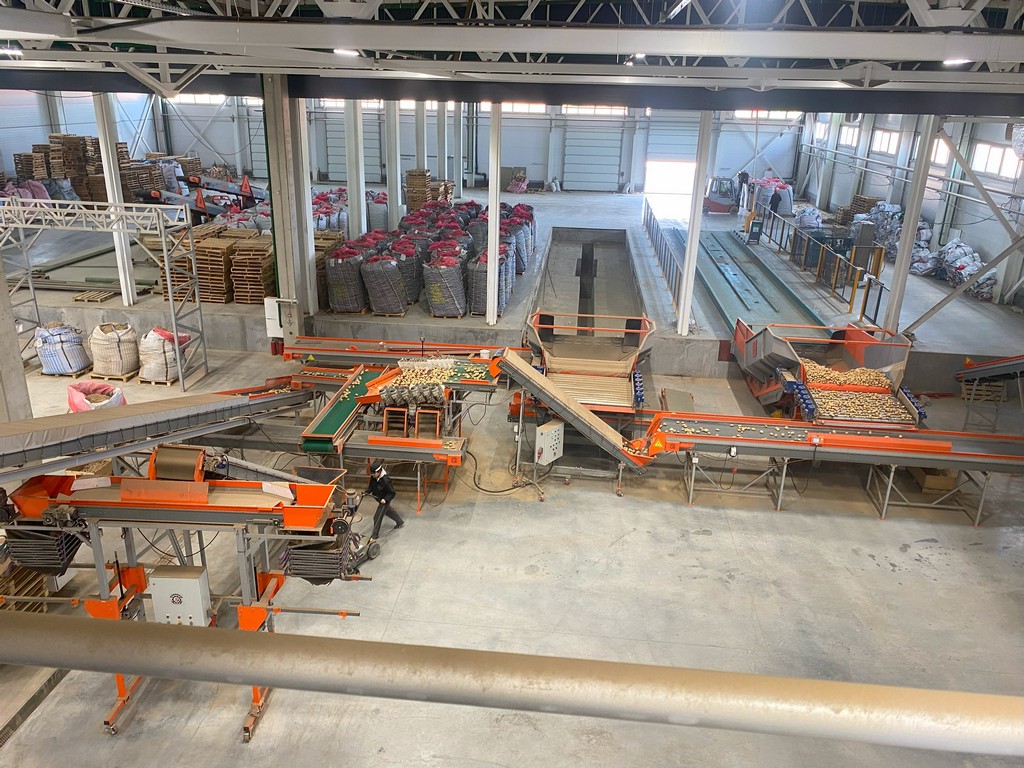

Очень крупный российский завод — производитель снеков недавно завершил строительство новых цехов по переработке картофеля. Один цех специально спроектирован для приема, сортировки и отделения некондиции и временного накопления картофеля. Цех приема связан транспортерными развязками и специально разработанной серией ленточных транспортеров со вторым – цехом переработки.
Инжиниринг осуществил Клинский машиностроительный завод с учетом пожеланий заказчика. Комплексная технологическая линия приема, отделения земли, калибровки, удаления камней, мойки, временного накопления и дальнейшей подачи в цех переработки продукта была спроектирована с возможностью управления с единого пульта.

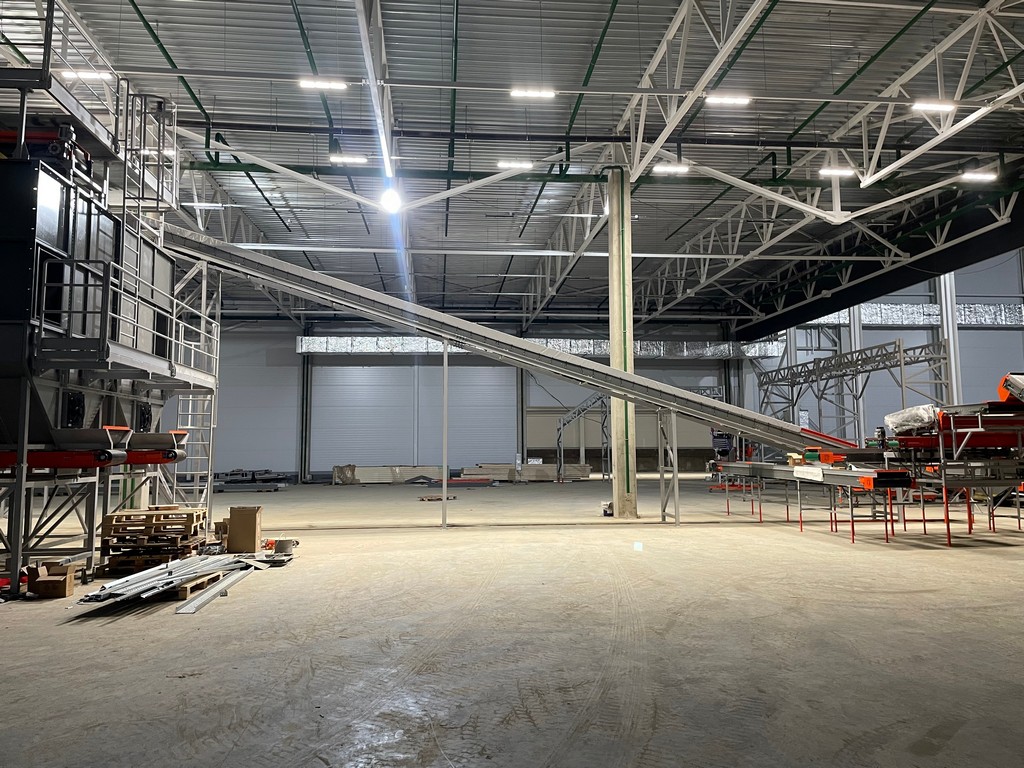

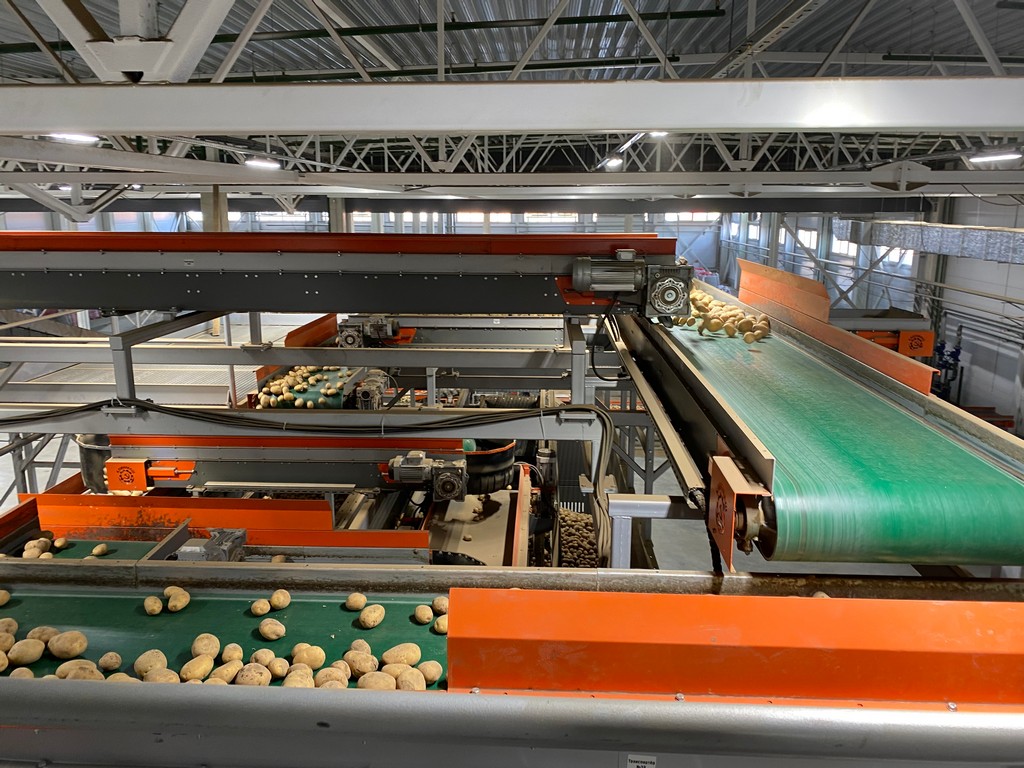

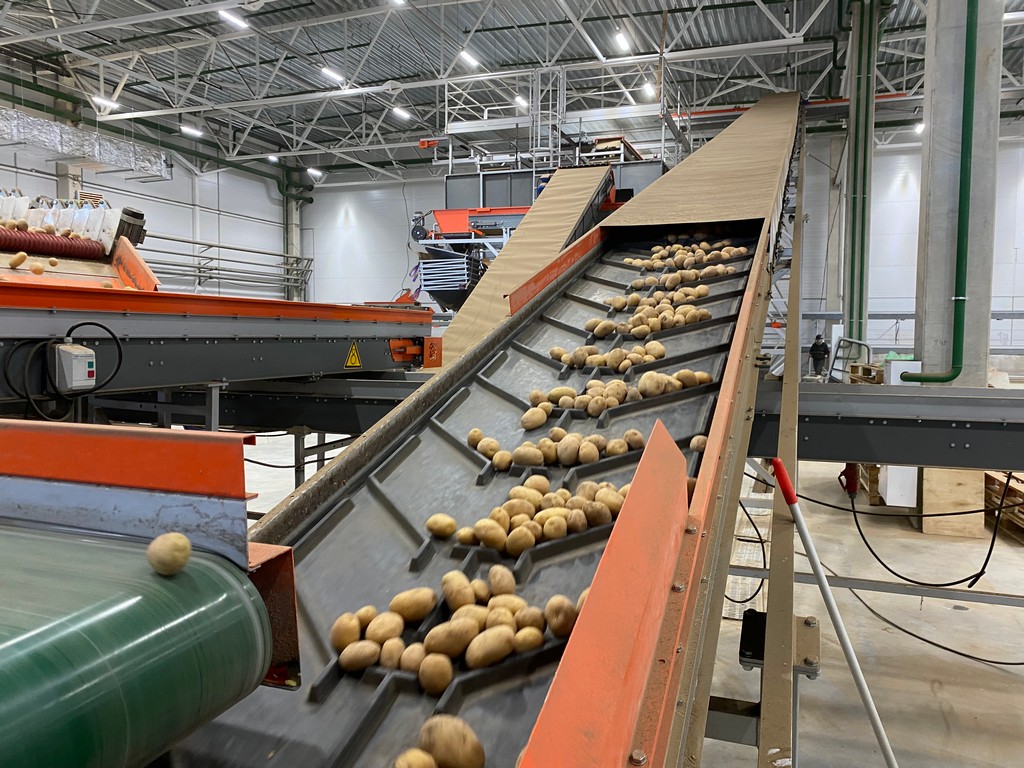

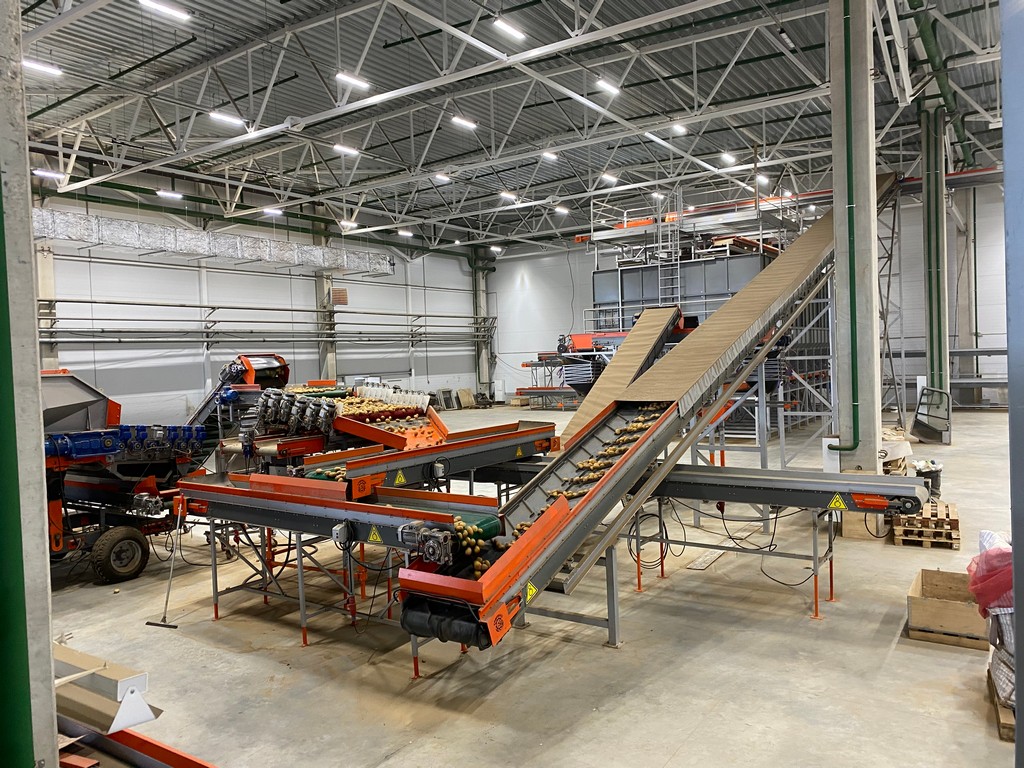

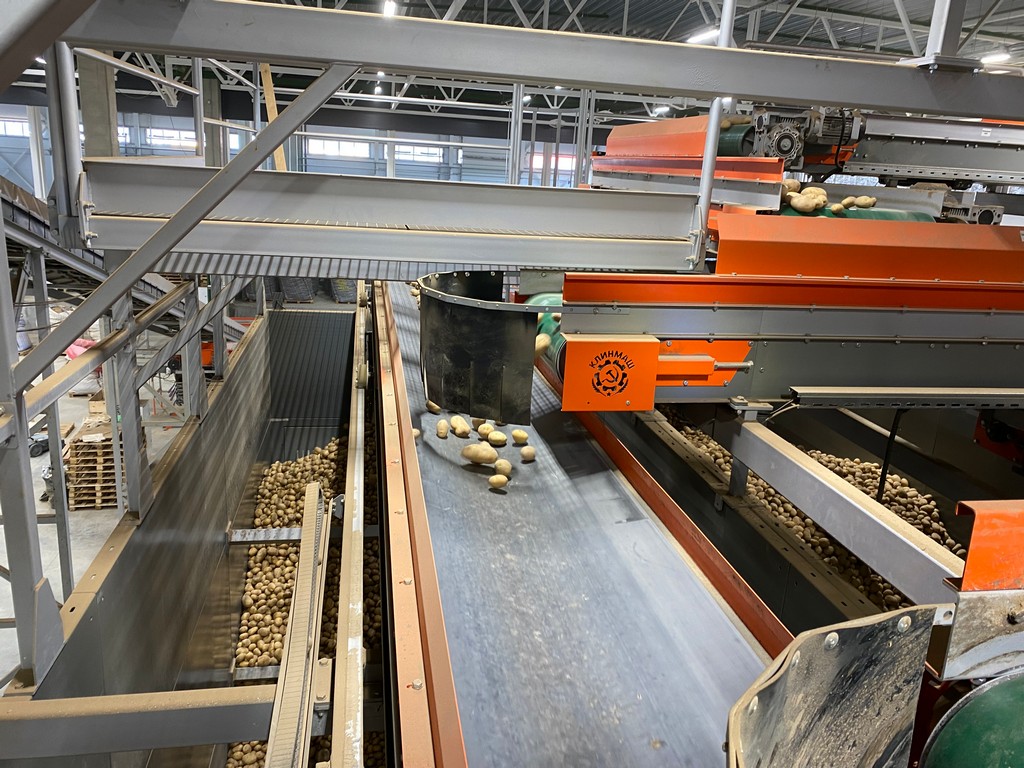

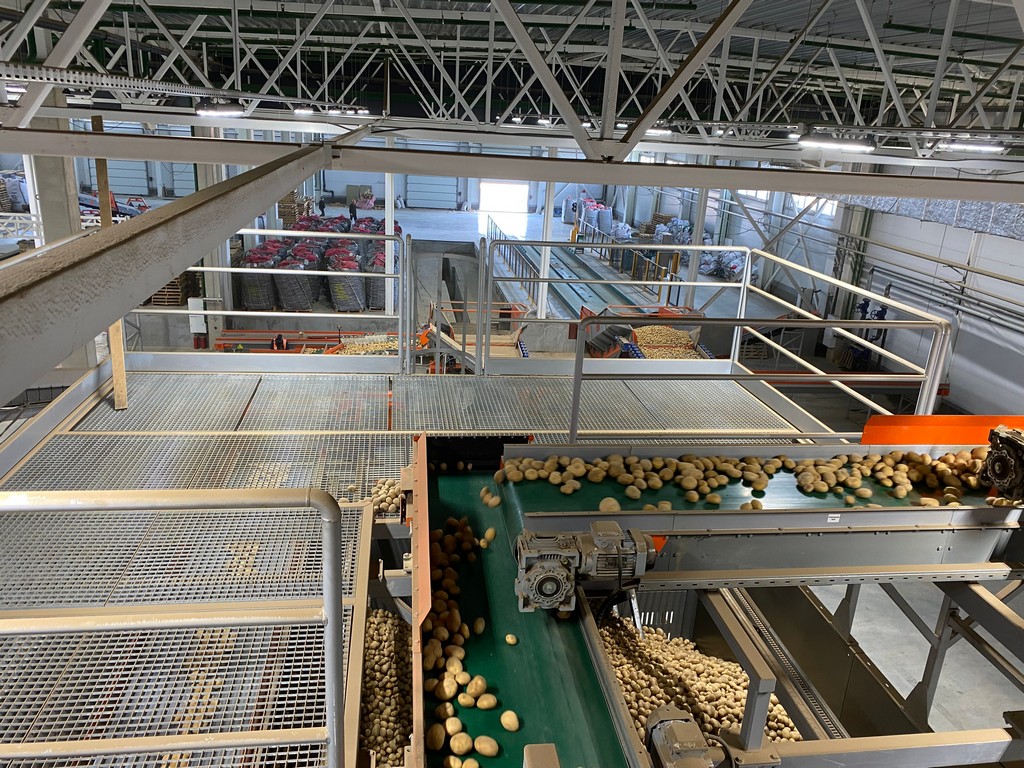

Все отдельные машины линии связаны горизонтальными и загрузочными конвейерами с механизмами подмеса и регулирующих заслонок.
Линии являются мобильными и позволяют производить оперативный демонтаж/монтаж и изменение конфигурации.

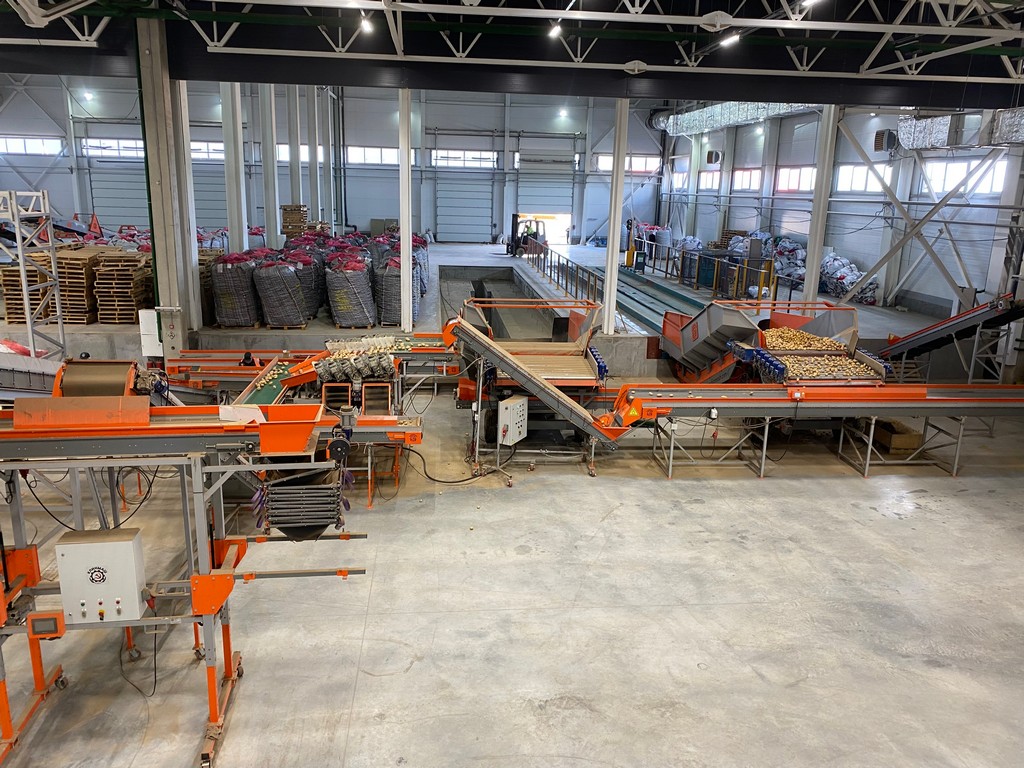

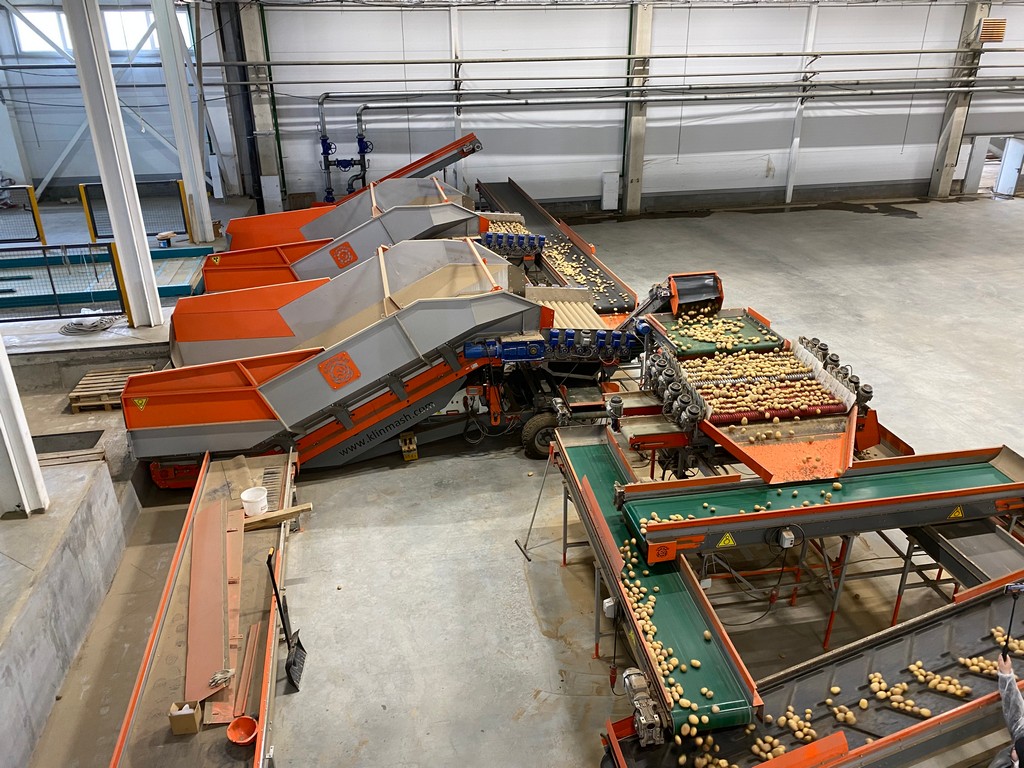

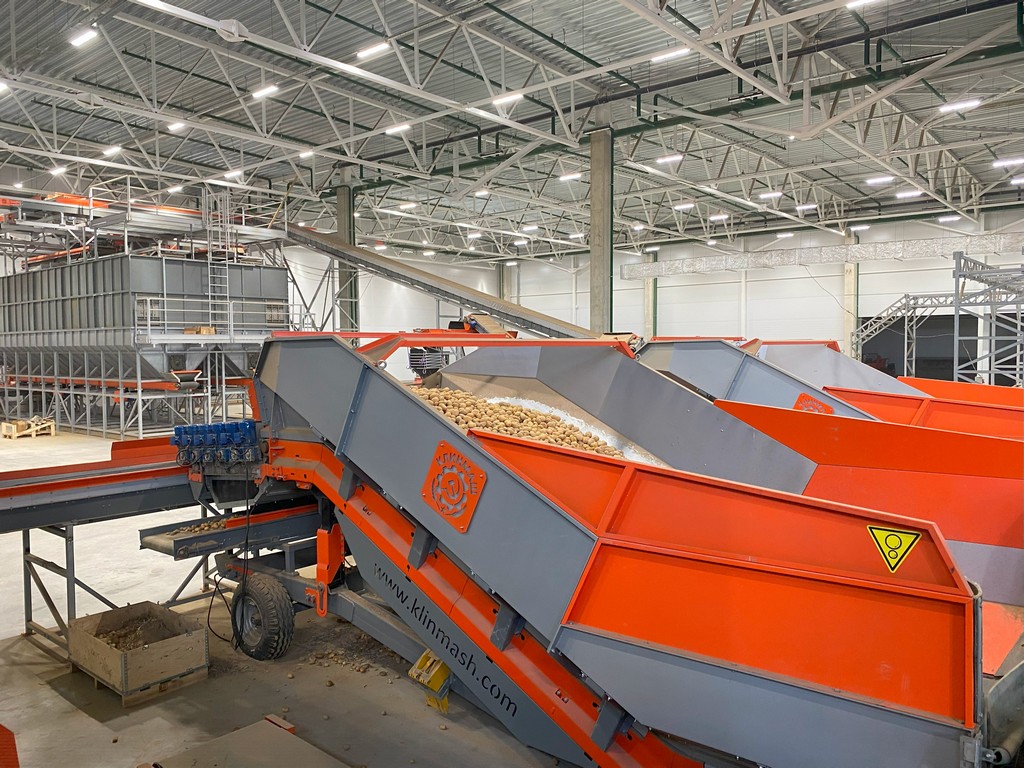

Для приема и первичной сортировки заказчиком были выбраны два приемно-сортировочных бункера ПСБ-60Эл в различной комплектации: один с спиральными пружинными валами, второй – с вальцовой группой из гладких валов из нержавеющей стали. ПСБ-60Эл – это бункер собственной разработки Клинского машиностроительного завода, который объединил в себе лучшие решения Miedema, Bijlsma Hercules, а также собственный богатый опыт Клинмаш.

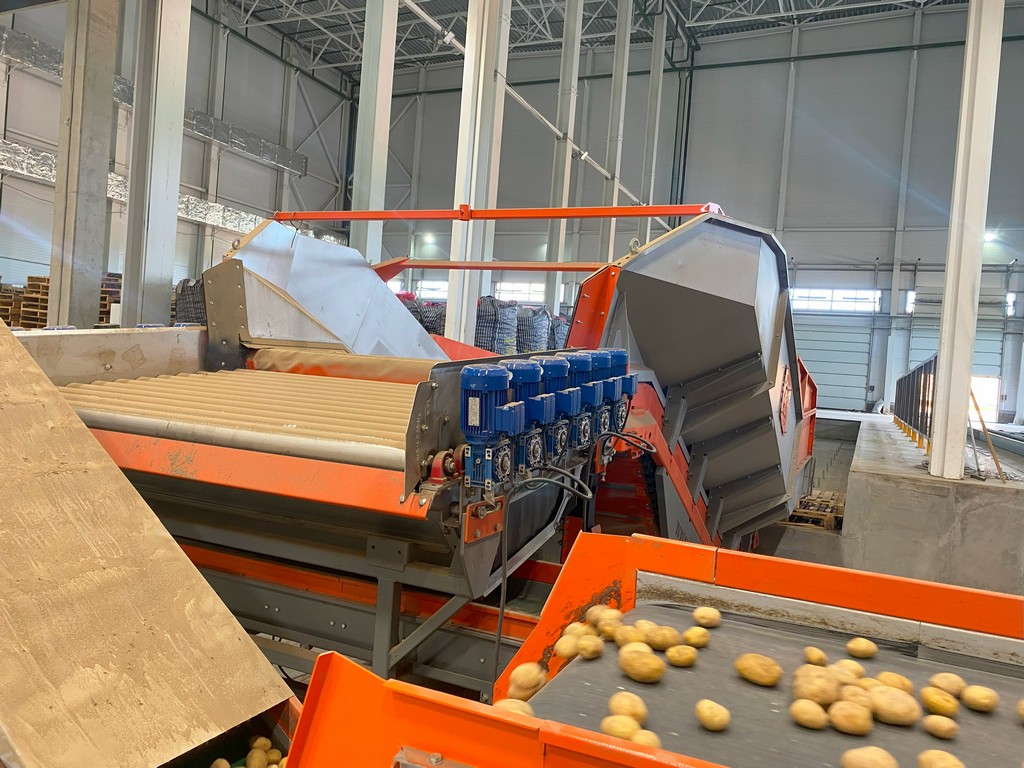

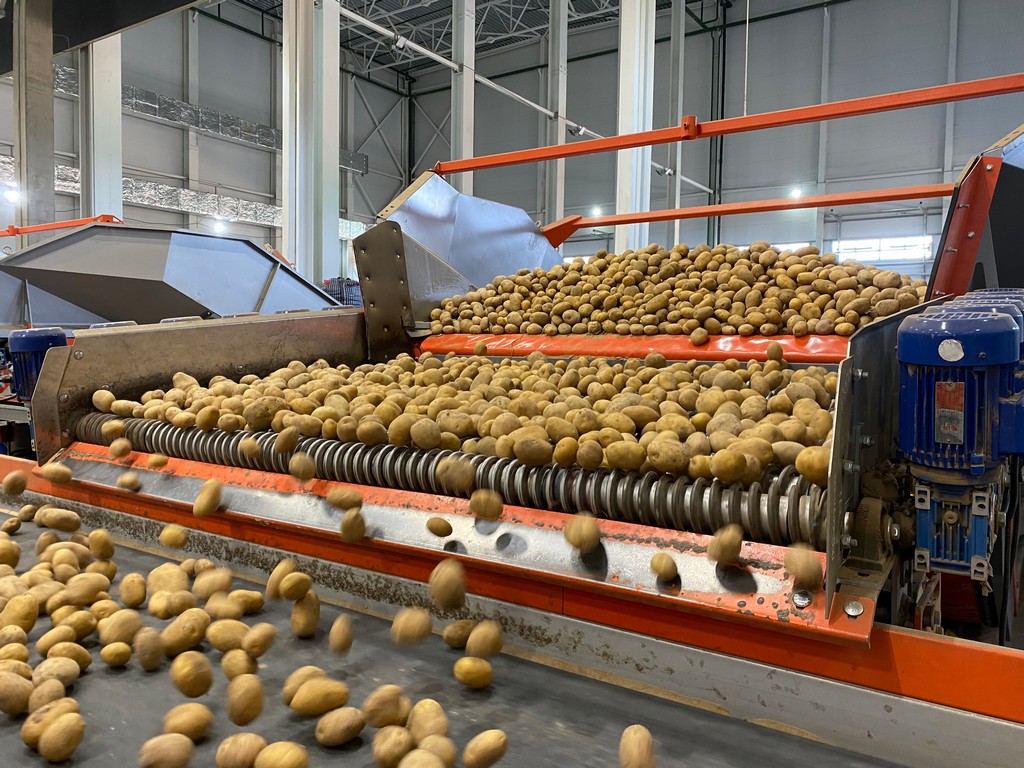

Стоит отметить, что в данной линии используется и вальцовый спиральный калибровщик ВСК-12-1200 со спирально-пружинной металлической и полиуретановой вальцовыми группами. Данное решение позволяет повысить точность сортировки и отделения некондиции перед загрузкой в накопительный бункер для временного хранения.

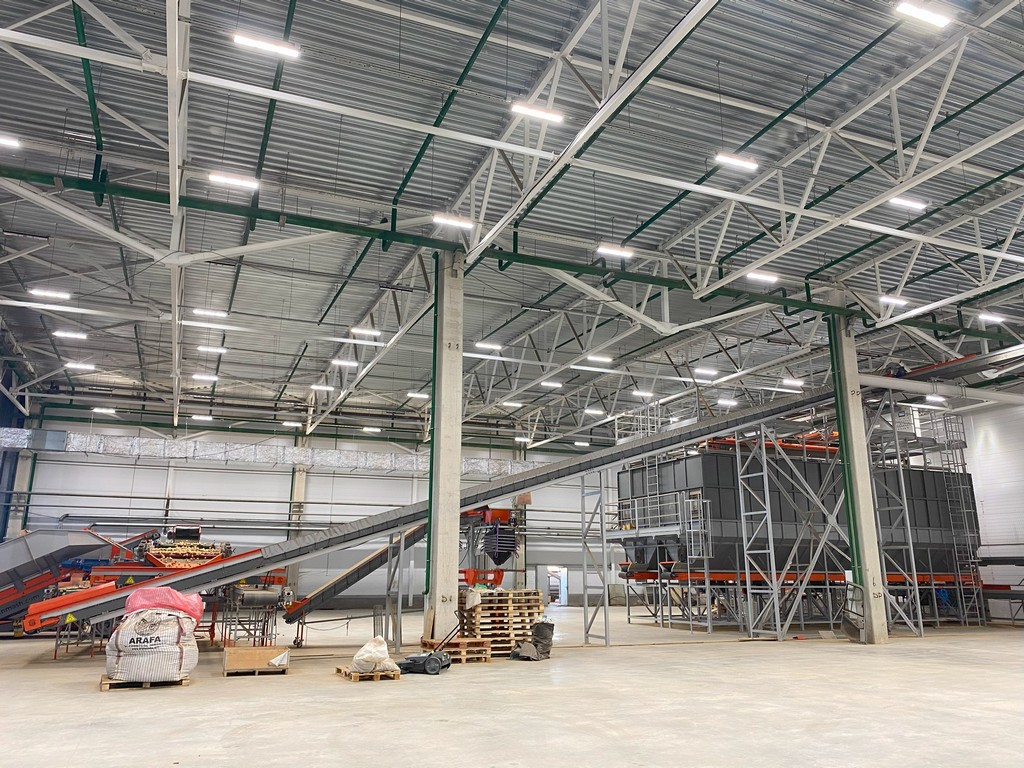

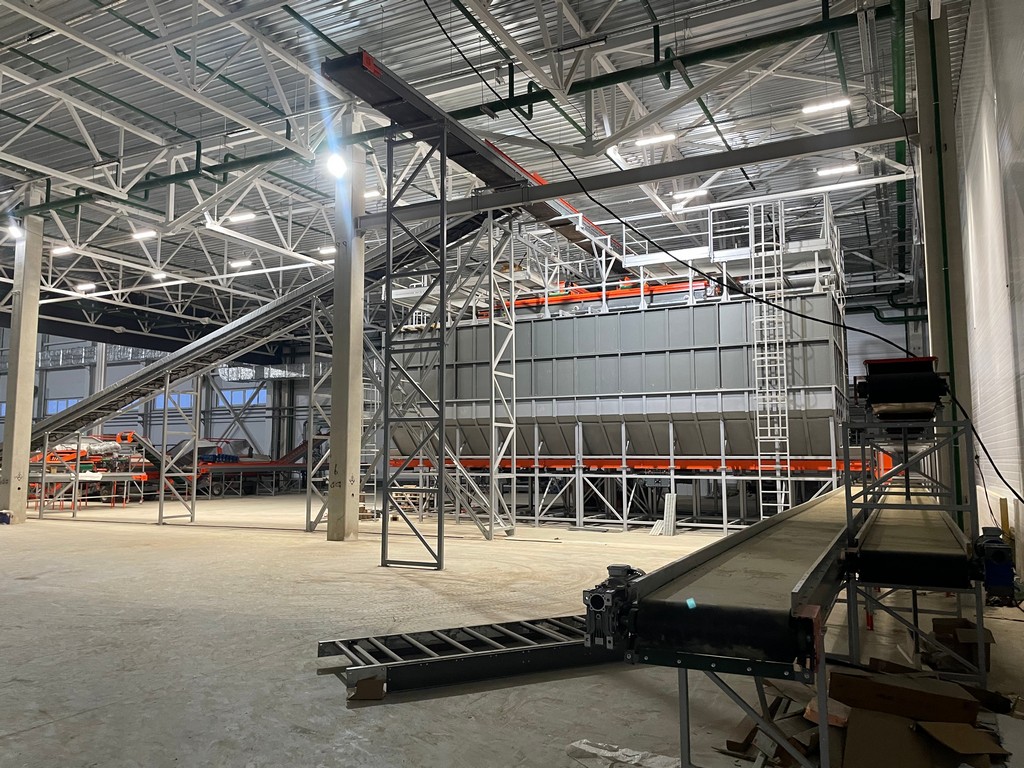

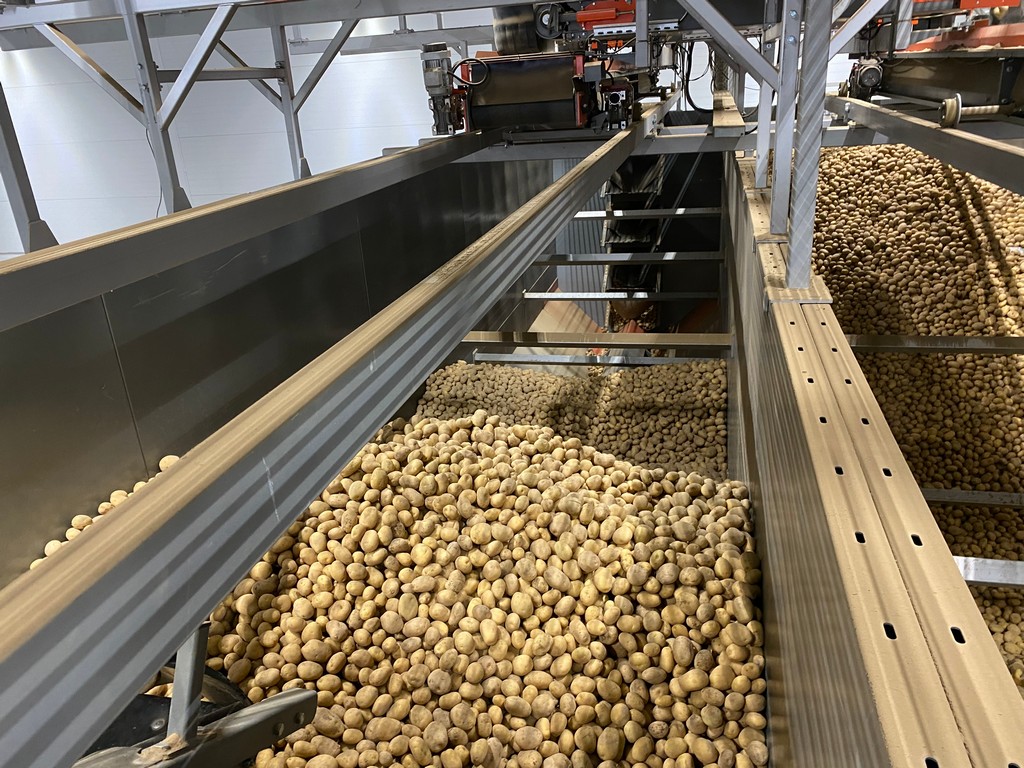

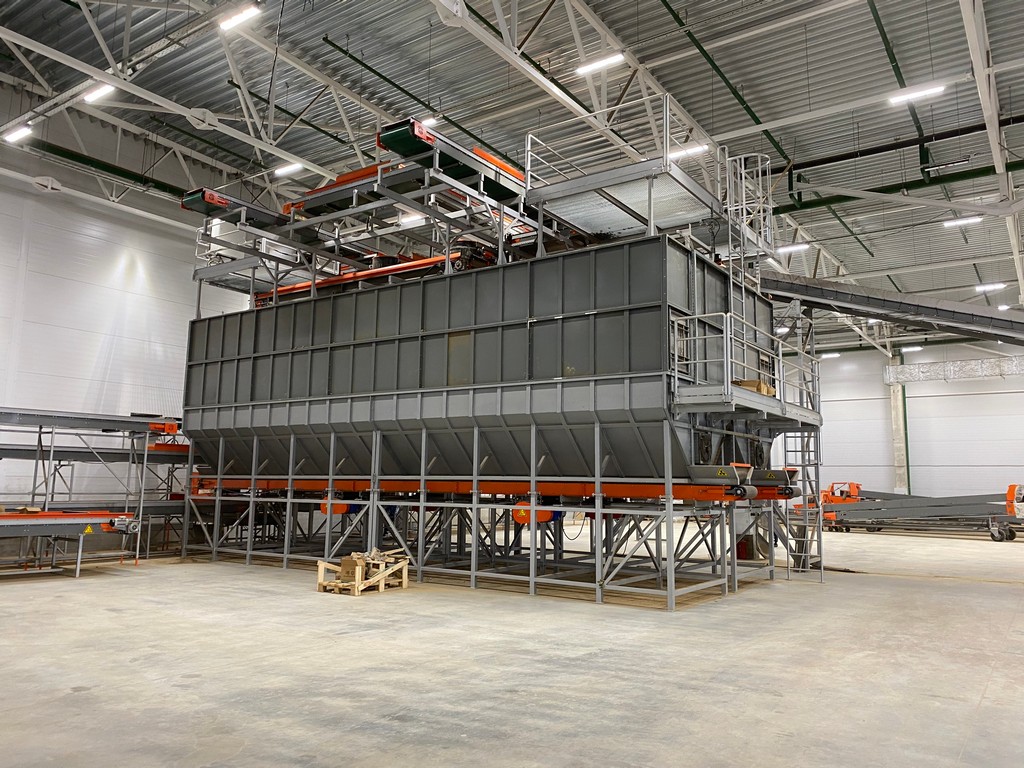

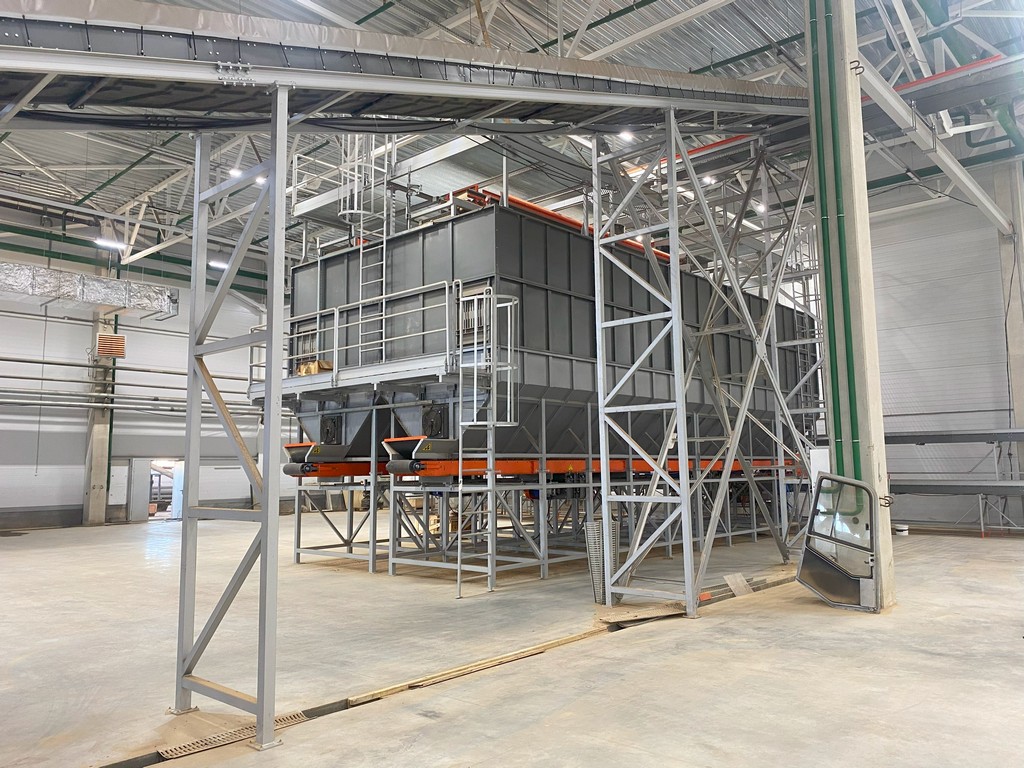

Для временного накопления картофеля в цех приема установлен накопительный бункер НБ-100 с системой вентиляции и донными сдвоенными реверсивными транспортерами. Особенностью этого бункера является роботизированная система заполнения объема практически до 100%, благодаря умному распределению поступающего продукта.

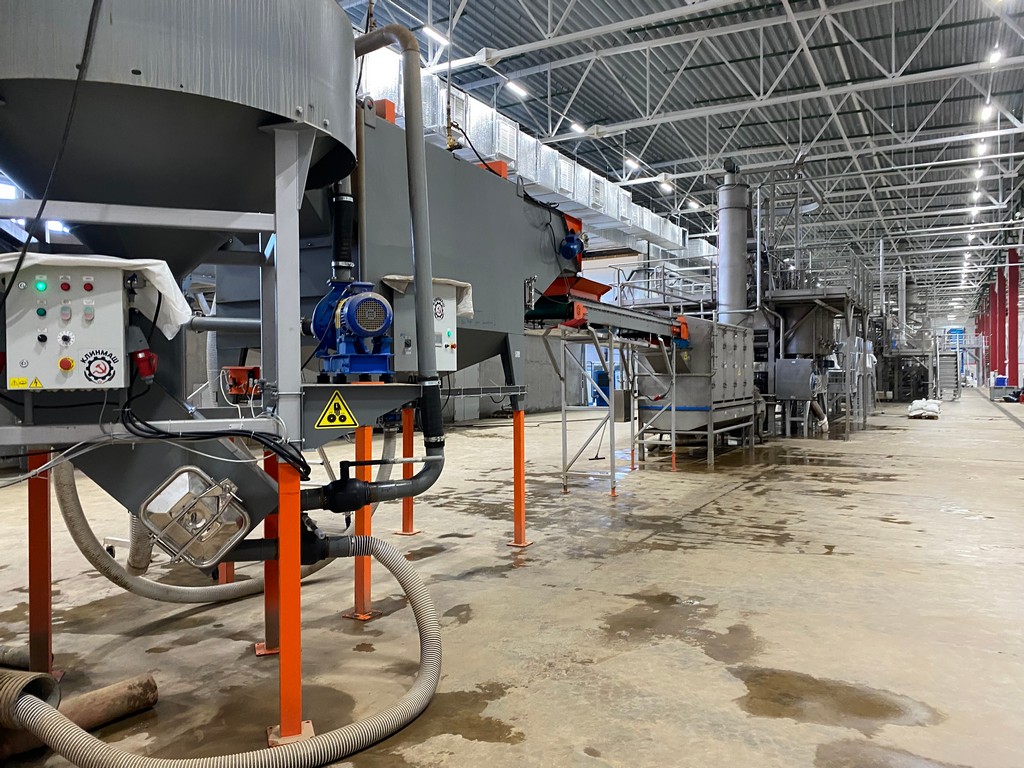

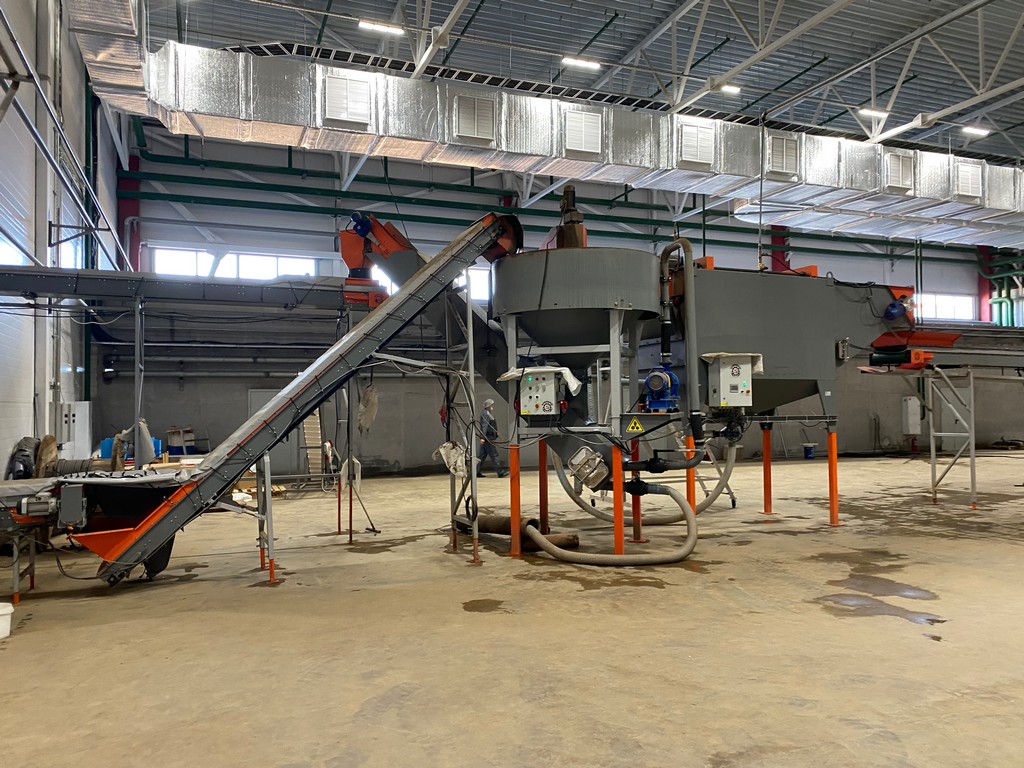

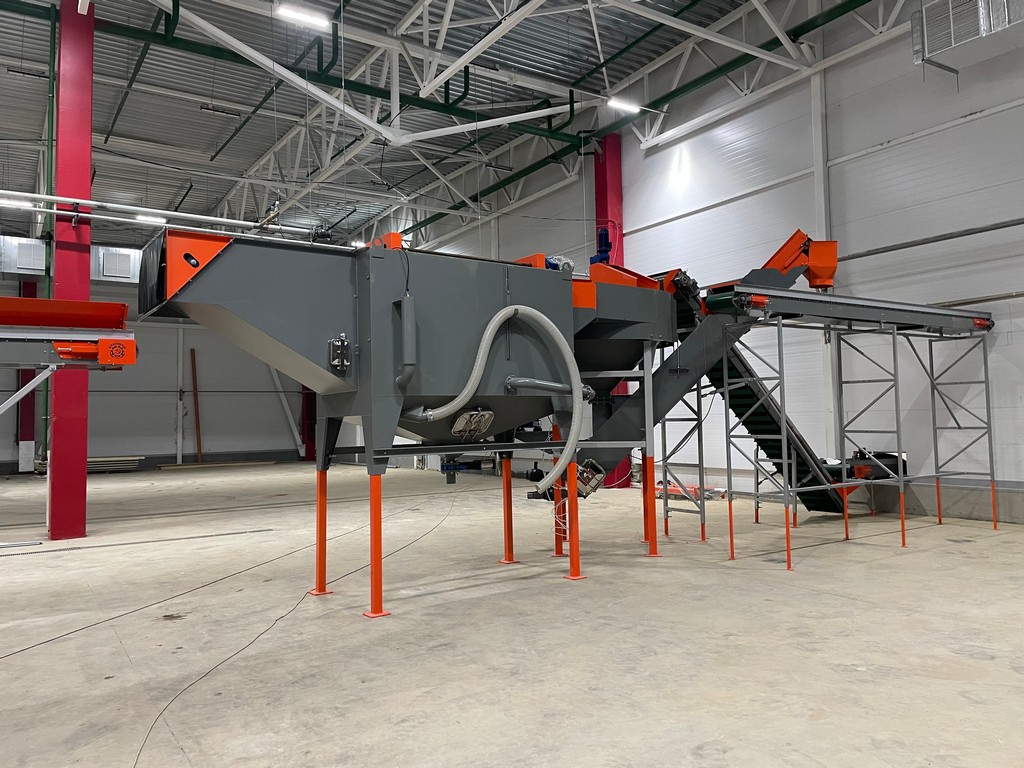

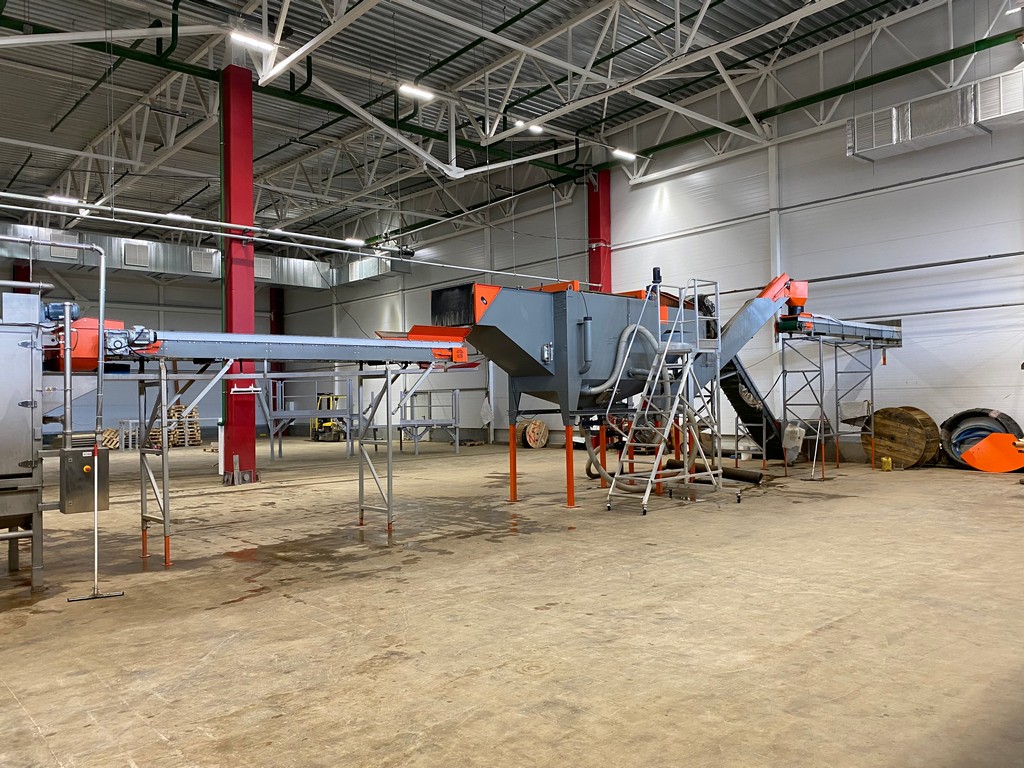

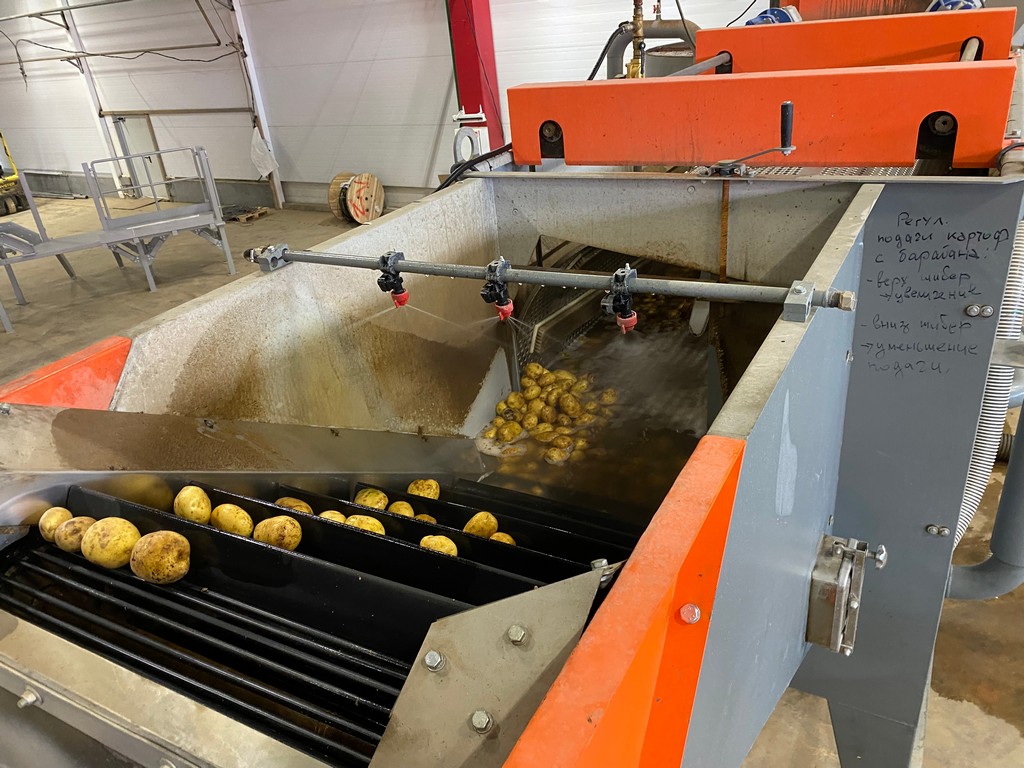

Далее продукт по серии транспортеров направляется в цех переработки, в котором установлена спарка камнеуловителя ЦК-2 и мойки овощей М-25. Камнеуловитель ЦК-2 в данном случае выполняет две функции: удаление камней и предварительное замачивание картофеля, который, попадая в мойку намного легче отмывается от грязи. На данном этапе картофель практически полностью готов к дальнейшей переработке и по горизонтальным ленточным транспортерам поступает на участок линии по переработке картофеля в пюре, состоящий из американской и индийской техники и оборудования.

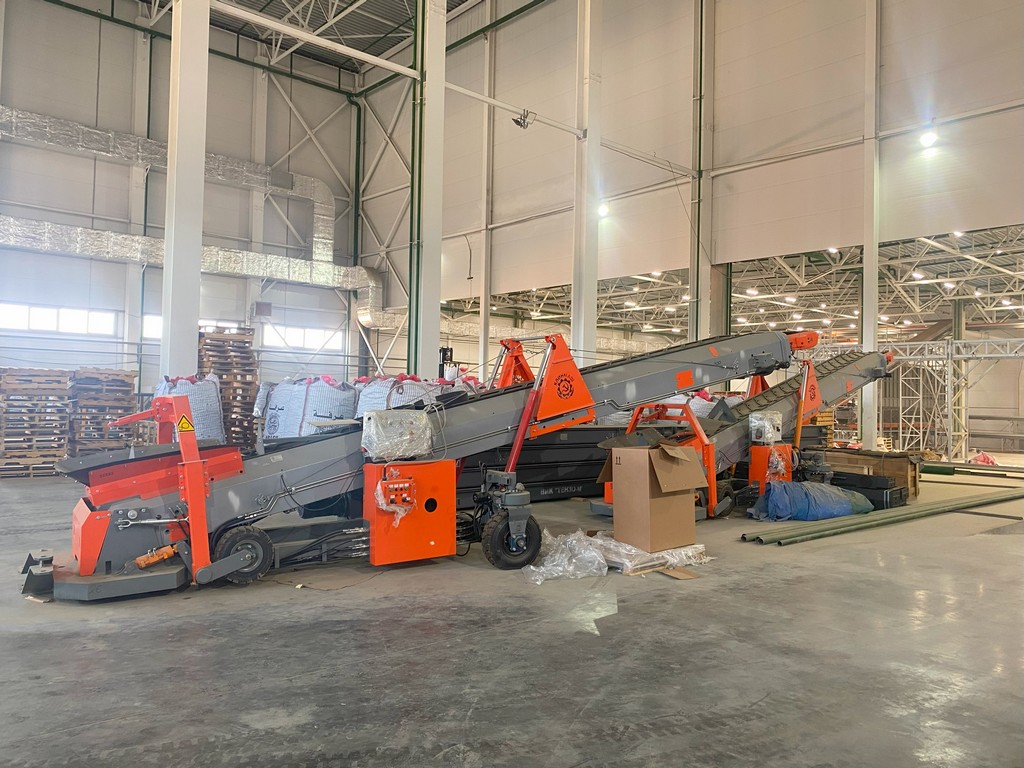

На текущем этапе ведется работа по созданию этим заводом собственного овощехранилища, для этих целей выбран целый ряд оборудования Клинского машиностроительного завода: двухсекционные телескопические ленточные транспортеры, буртоукладчики, универсальные заполнители контейнеров и много другого оборудования.
Конфигурация линии:
- Приемные сортировочные бункеры — ПСБ — 60Эл
- Накопительный бункер НБ-100

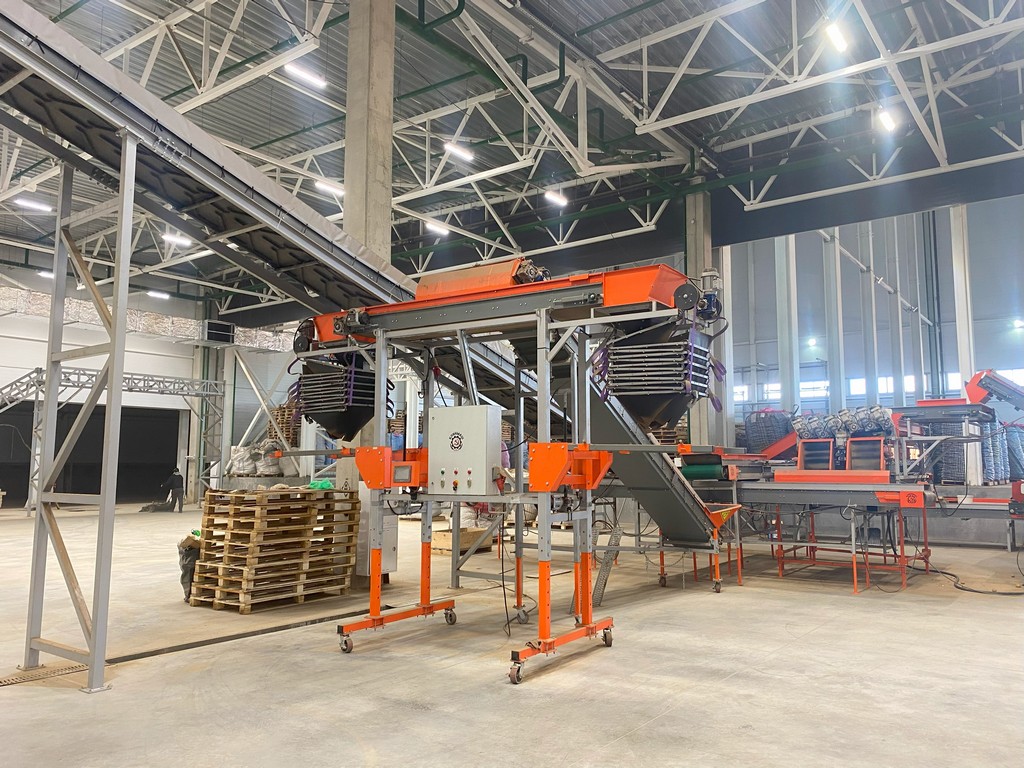

- Универсальные заполнители контейнеров и биг-бэгов — УЗ-2
- Инспекционные роликовые столы — РИ-4,5Т
- Спарка Мойки для овощей и Циклонного камнеуловителя ЦК-2
- Вальцовый спиральный калибровщик ВСК-12-1200
- Буртоукладчики Б-125
- Загрузочные транспортеры для НБ
- Наклонные конвейеры — НК-70

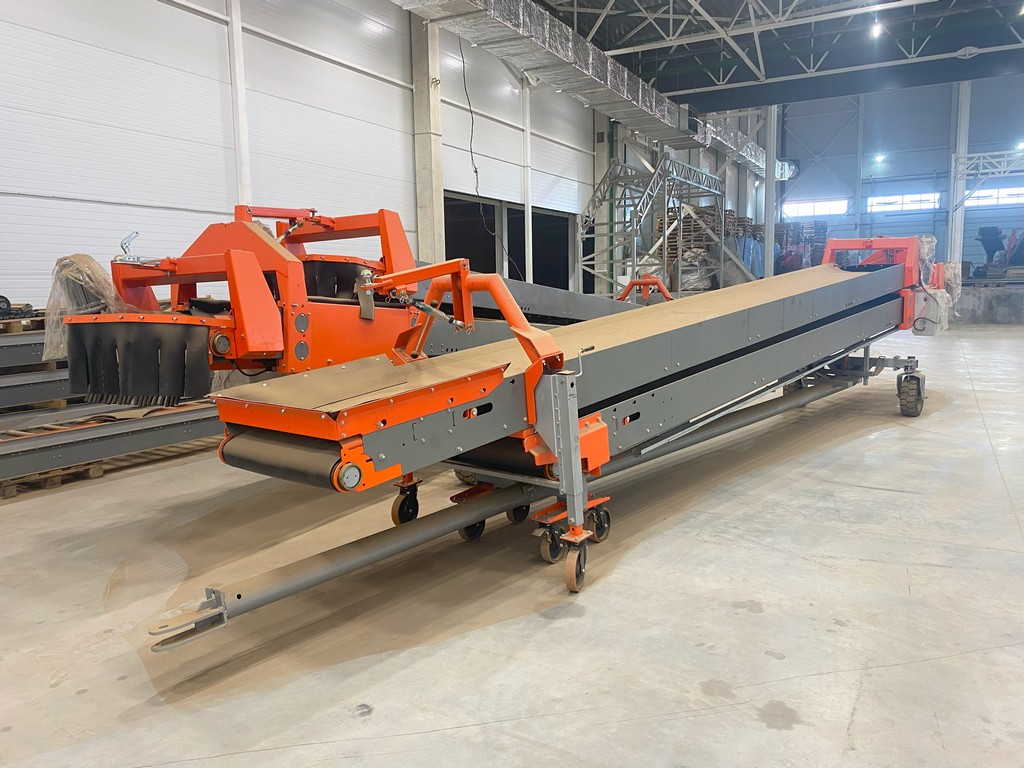

- Транспортеры ленточные телескопические двухсекционные — ТТ 17-80Эл
- Транспортеры ленточные телескопические двухсекционные — ТТ 14-80Эл
- Транспортеры ленточные односекционные — Т 12-80Эл
- Реверсные секционные транспортеры — РТ-С
- Горизонтальные секционные технологические конвейеры — ТК-С
- Загрузочные секционные технологические транспортеры — ЗТ-С
- Технологические роликовые конвейеры — ТРК-С
- Поворотные электро-пневматические заслонки для регулировки потоков продукта — ППЗР
- Пневматические заслонки подмеса продукта — ПЗП
- Дозирующие электро-механические заслонки — ДЗ
