Наклонный конвейер НК-70

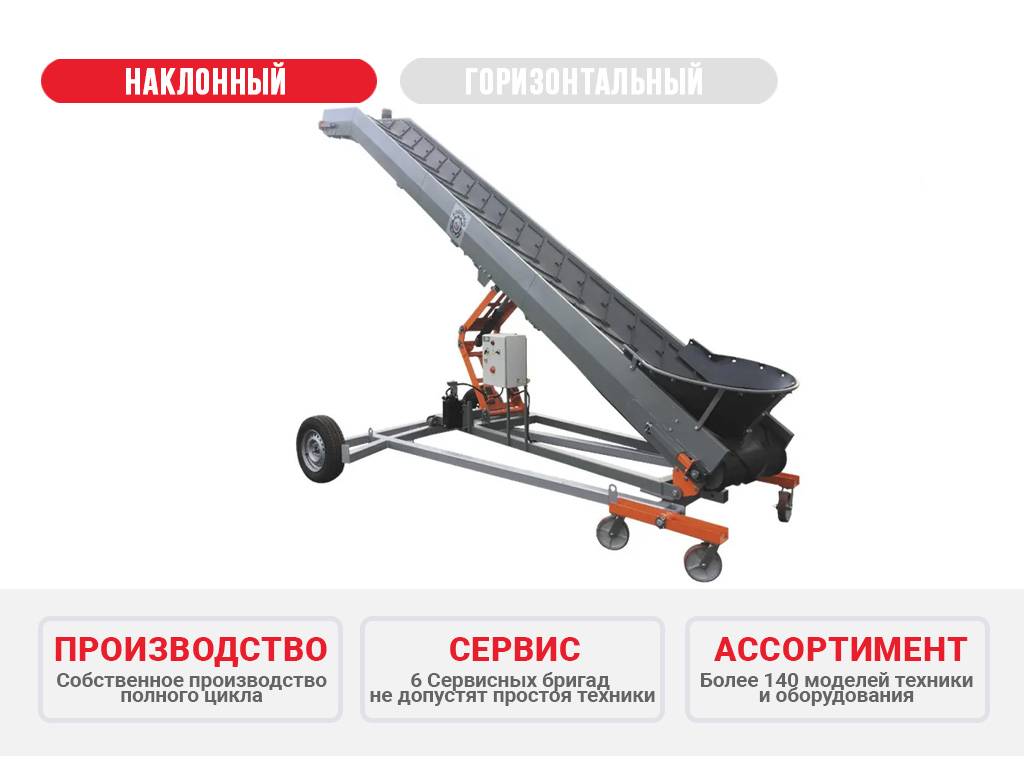

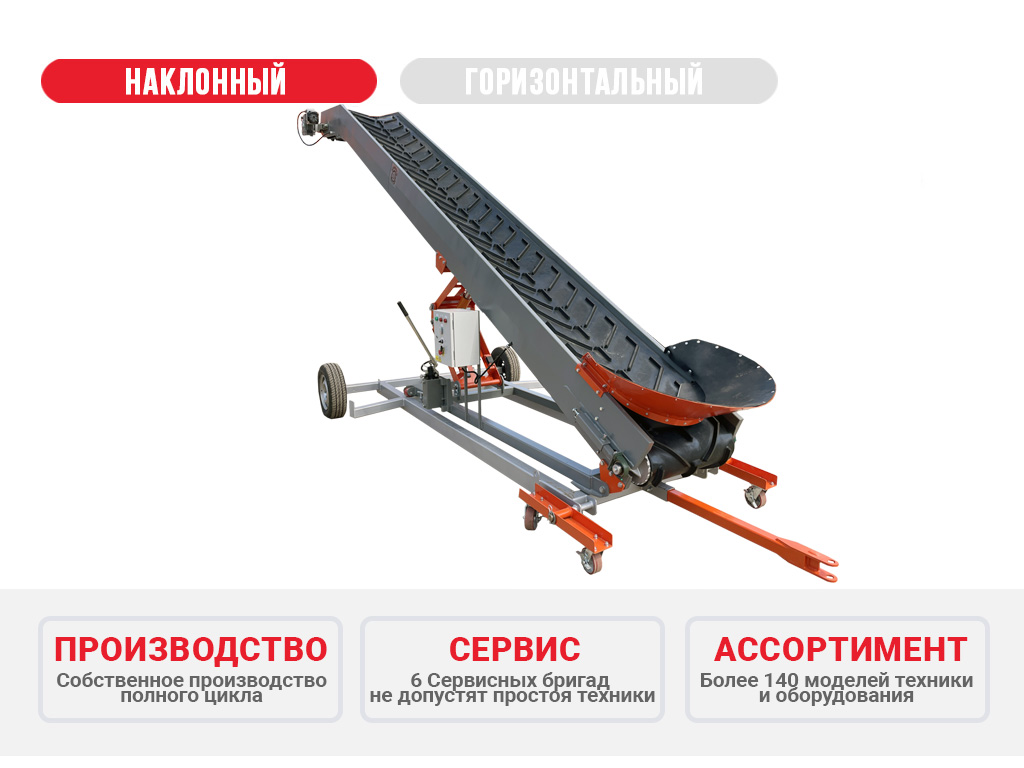

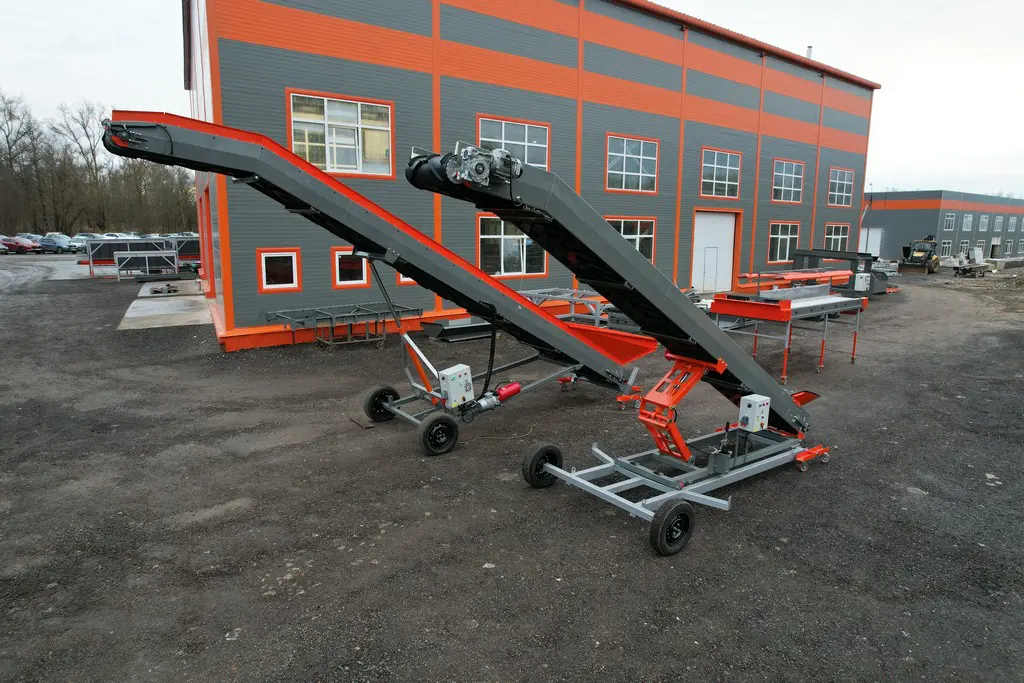

Передвижной наклонный транспортер с изогнутым горизонтальным верхом НК-70 используется в различных технологических линиях как при загрузке или выгрузке продукта в хранилища, так и для загрузки в транспортные средства или контейнеры.
Принцип работы:

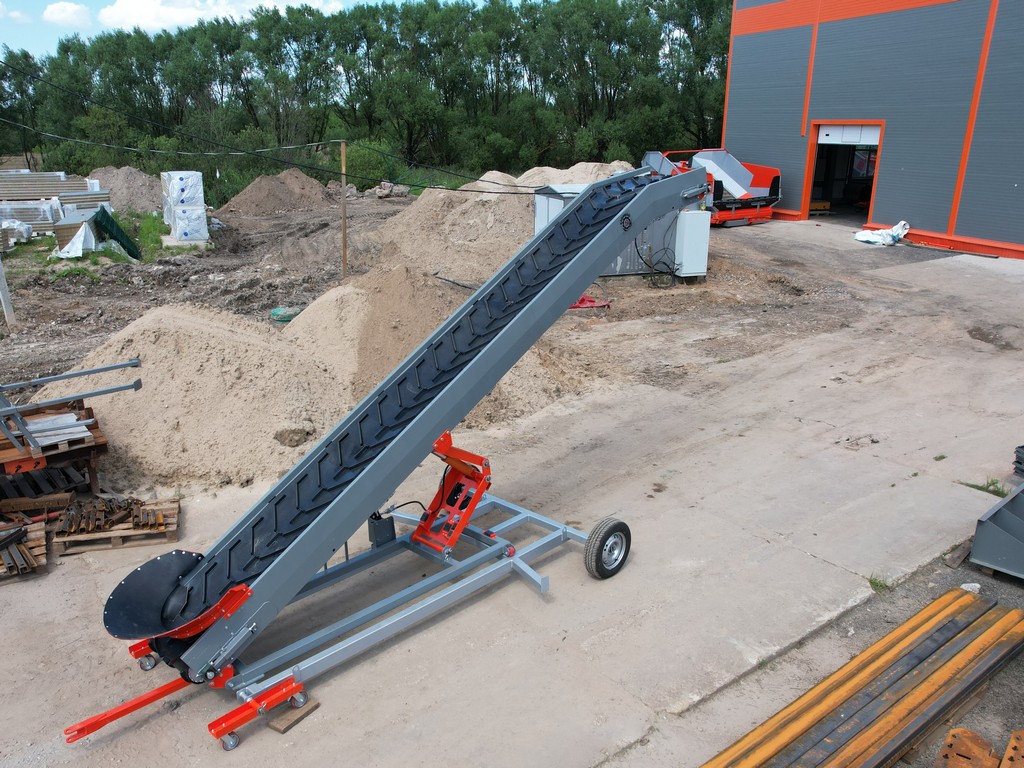

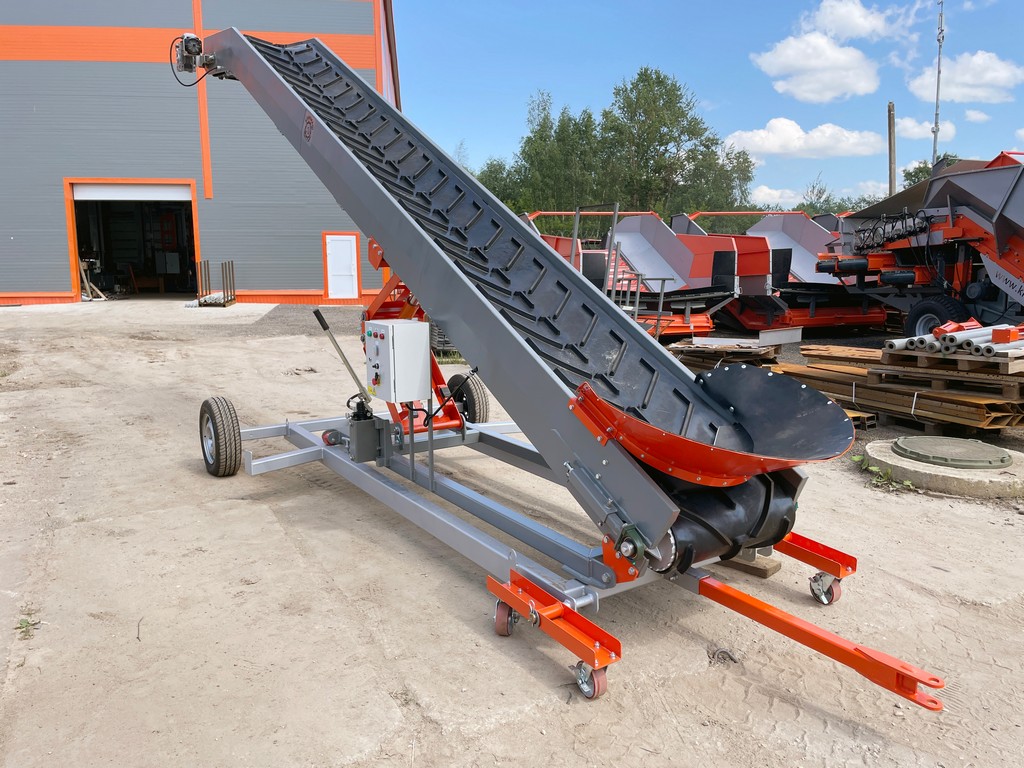

Продукт загружается в обрезиненную приемную горловину и по шевронной ленте перемещается в длину на 7 метров и на высоту до 3,6 метров для погрузки в транспортные средства, контейнеры, бункеры или устанавливается в технологические линии. Подъем стрелы происходит при помощи ручной гидравлической станции. Скорость движения и ширина ленты обеспечивают производительность до 40 т/ч. Наклонный конвейер установлен на поворотную платформу, которая позволяет повернуть точку выгрузки на 60 градусов без изменения положения основной рамы.
Преимущества
- Редуктор с верхним расположением обеспечивает максимальное соотношение мощности и фактической силы тяги транспортерной ленты.

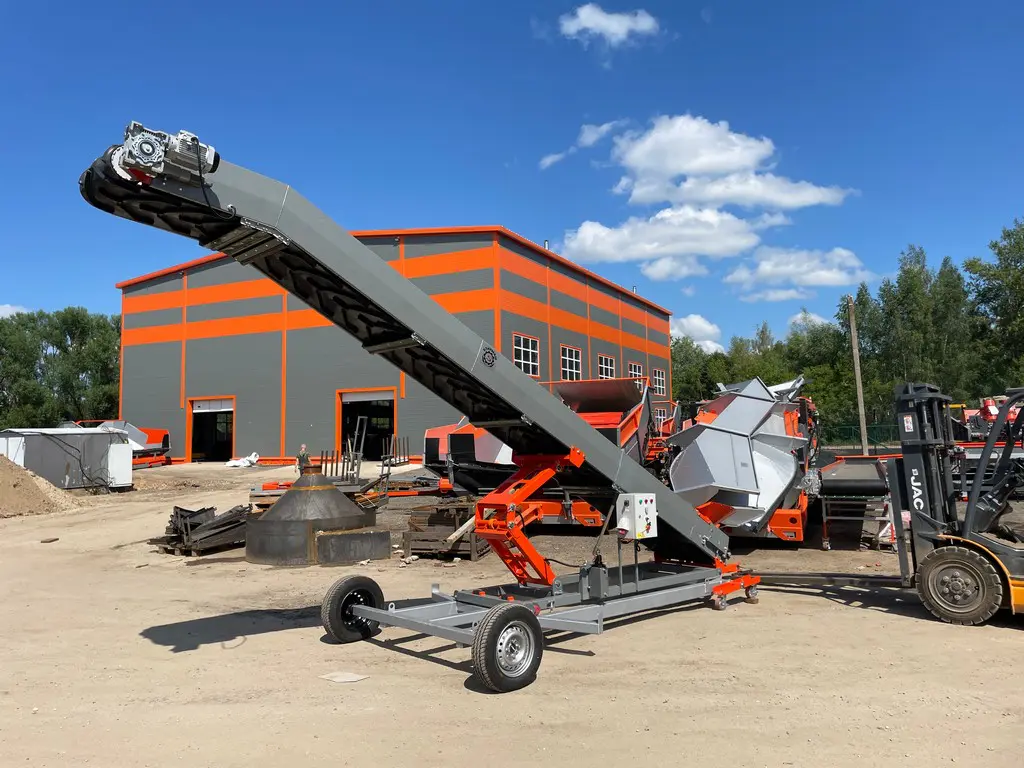

- Загрузочная стрела транспортера имеет верхний горизонтальный изгиб.

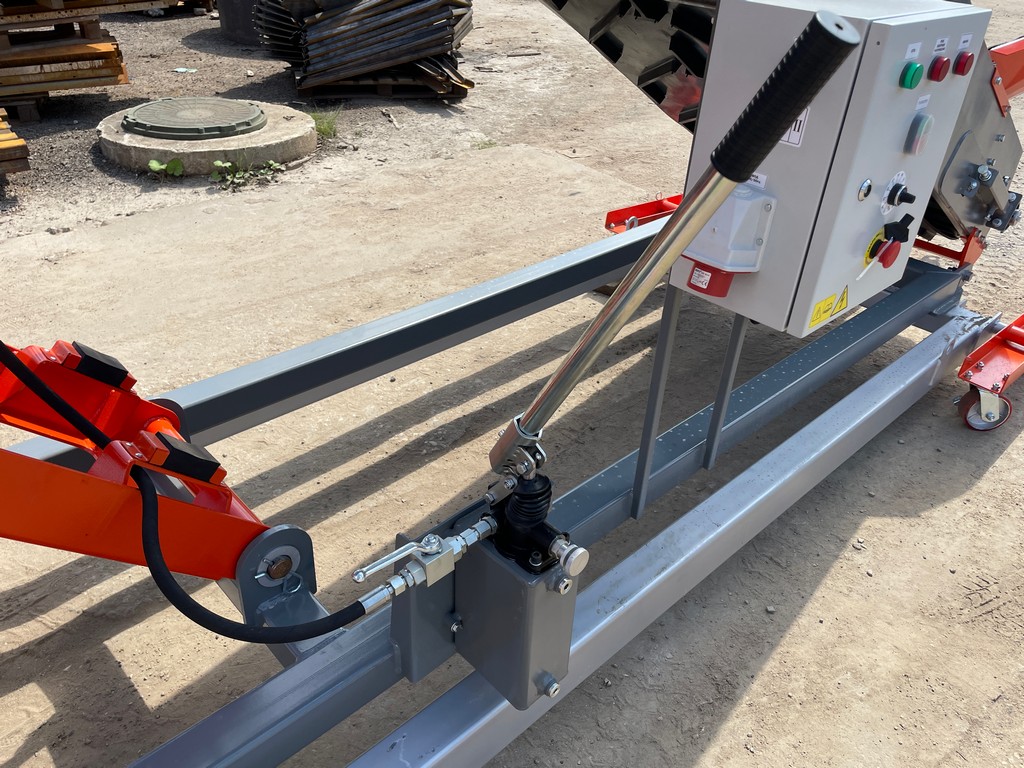

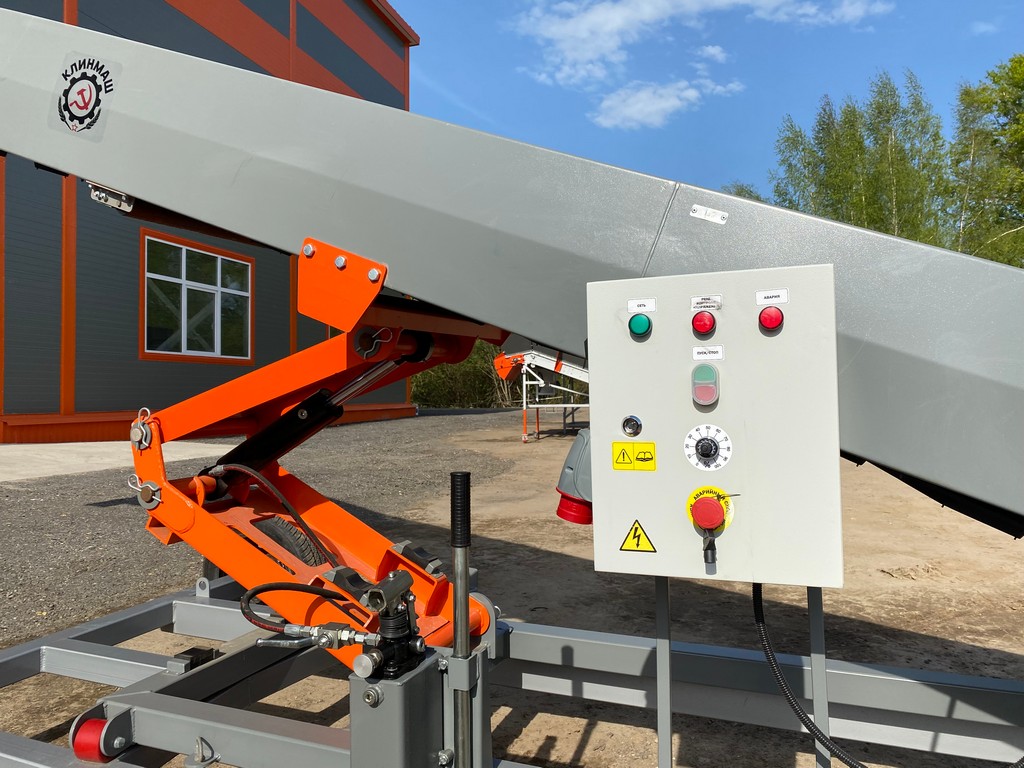

- Гидравлическая станция, в сочетании с механизмом подъема транспортерной рамы одним гидроцилиндром типа «лягушка» исключает возможность торсионных изгибов и перекосов.

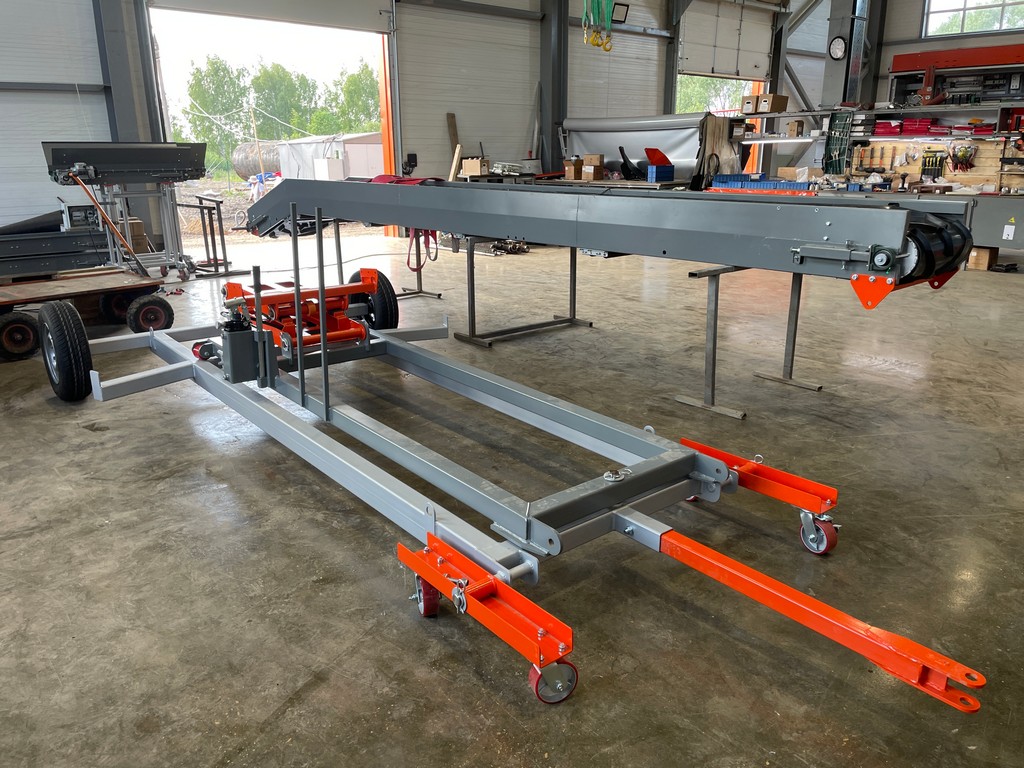

- Отдельная поворотная платформа на 60 градусов позволяет изменить точку выгрузки без изменения положения основной рамы.
- Многослойная резинотканевая шевронная лента с высотой шеврона 17 мм (загрузочные лопатки не приклеены, а являются частью рельефа ленты).

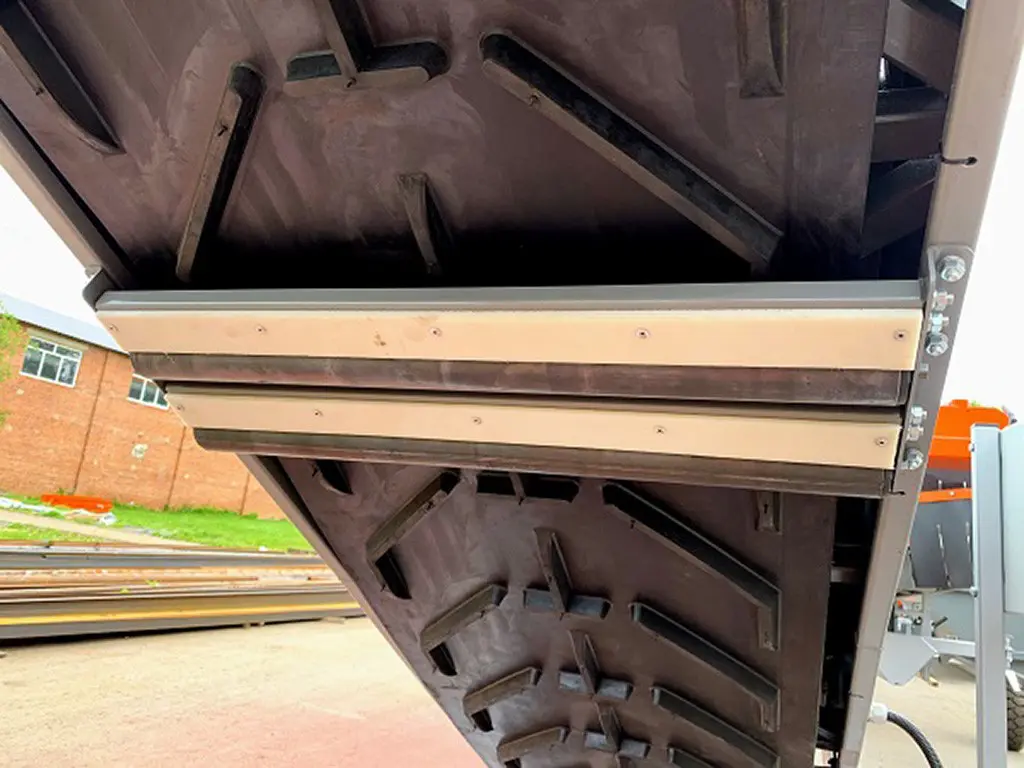

- Чистики установлены не только на внутреннюю поверхность ленты, но и на поддерживающие ролики, очищая их от грязи.
- Пластинчатые приводные валы имеют форму бочки для предотвращения сползания ленты. Они сварены аргонно-дуговой сваркой, что значительно повышает их прочность и увеличивает срок службы.
- Установлен преобразователь частоты, обеспечивающий плавный пуск и бесступенчатую регулировку скорости.

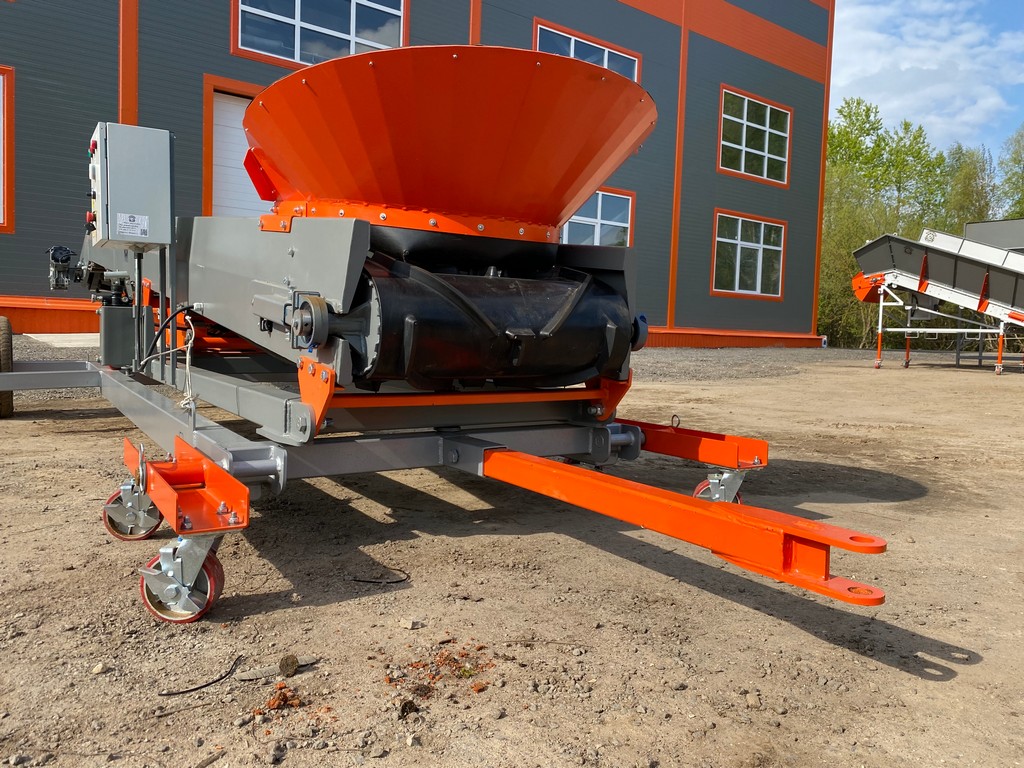

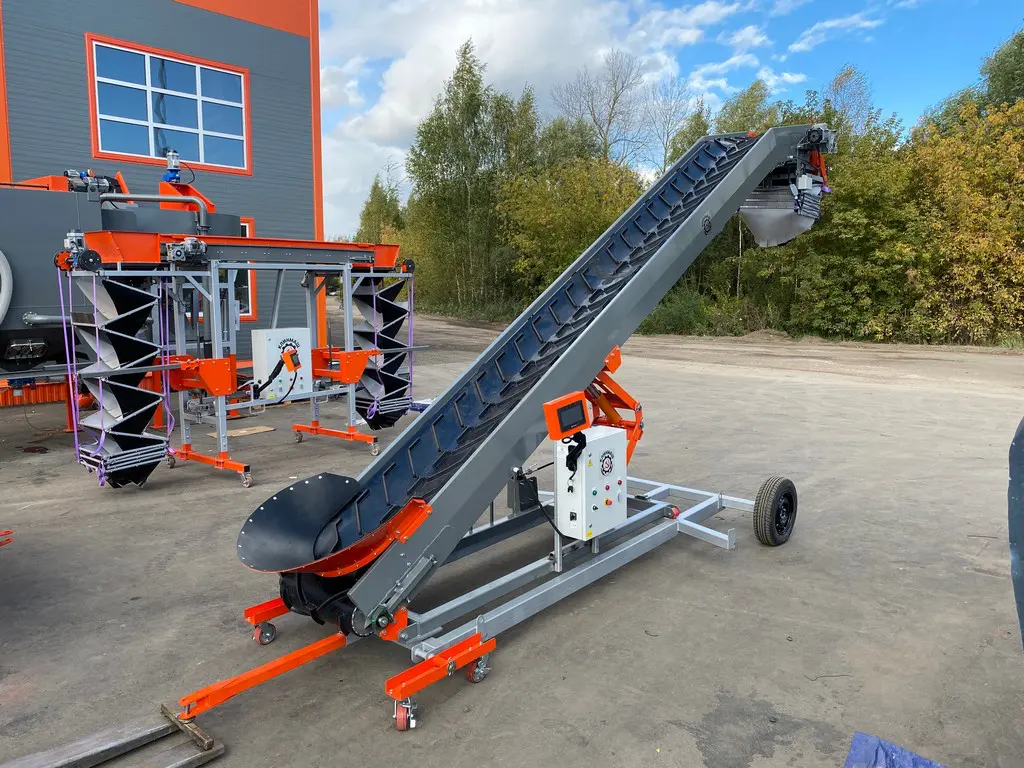

- Объемная обрезиненная приемная горловина.
- Шкаф управления оснащен качественной электроавтоматикой Schneider Electric, EATON, ABB, предусмотрено реле контроля фаз и напряжения.
- Двухслойное лакокрасочное покрытие LANKWITZER (Германия), в сочетании с пескоструйной обработкой, гарантировано предохраняет от коррозии.
- Колеса размером R-13 позволяют легко транспортировать конвейер даже в поднятом состоянии.
- Мы применяем качественные метизные изделия, гроверные и тефлоновые самоконтрящиеся гайки.
Видео
VK
YouTube
DZEN
RUTUBE VK YouTube DZEN RUTUBEТехнические характеристики
| Производительность (т/ч), до | 40* |
| Высота загрузки, мм | 1140 |
| Высота выгрузки, мм (мин-макс) | 1420 - 3800 |
| Длина, мм | 7000 |
| Ширина, мм | 2120 |
| Высота, мм | 1420 |
| Ширина ленты, мм | 650 |
| Тип ленты | Шеврон |
| Длина ленты, мм | 14250 |
| Средняя потребляемая мощность, кВт | 1,05 |
| Суммарная установленная мощность, кВт | 1,5 |
| Напряжение, В | 380/50 |
| Масса, кг | 800 |
| * - Максимальная производительность возможна при соблюдении всех технических рекомендаций производителя, высокой квалификации персонала и отсутствии внешних отрицательных факторов. | |
Часто задаваемые вопросы о наклонных транспортерах
Стоимость наклонного транспортера зависит от комплектации и нужных вам опций.
Для того, чтобы узнать стоимость необходимо обратиться по контактным телефонам отдела сбыта или оставить заявку на сайте. Менеджер уточнит необходимые опции оборудования и сообщит стоимость.
Наличие собственного лазерного раскроя, японских и турецких листогибочных прессов, предпокрасочной пескоструйной обработки и собственного гидравлического участка позволяют нам обеспечивать высокое качество, строго соблюдать сроки заказов, не зависеть от смежников и иметь много готовой техники в наличии.
По умолчанию максимальный срок поставки составит не более 60 дней.
Шесть сервисных бригад, без выходных и праздников, находятся в оперативной готовности к выезду. Мы не допустим простоя техники у наших заказчиков.
Наклонные конвейеры Клинмаш: видео и обзоры
VK YouTube DZEN RUTUBE VK YouTube DZEN RUTUBEСтоимость наклонного конвейера
Стоимость наклонного конвейера доступна по запросу по контактным номерам отдела сбыта завода.
Способы оплаты: наличный расчет, безналичный расчет, лизинг, банковский перевод и т.д.
Заказать наклонный конвейер можно заполнив форму заявки на сайте, либо позвонив по телефонам отдела сбыта.
Рекомендуемое оборудование для наклонного конвейера
Наклонный конвейер НК-70 может использоваться в линиях вместе с бункерами приемно-сортировочными ПСБ-60Г, ПСБ-30эл или ПСБ-60Эл и ПСБ-60гибрид и с мойками для овощей М-10, М-20 Комби, М-25 и М-35. Накопительными бункерами НБ-20, НБ-15, НБ-10, НБ-7, НБ-5 Двухсекционными телескопическими транспортерами ТТ 17-80Г, ТТ 17-80ЭЛ, ТТ 14-80Г, ТТ 14-80ЭЛ и односекционными транспортерами Т 6-80Г / Т 9-80Г, Т 6-80Эл / Т 9-80Эл, Т 12-80Г и Т 12-80ЭЛ.

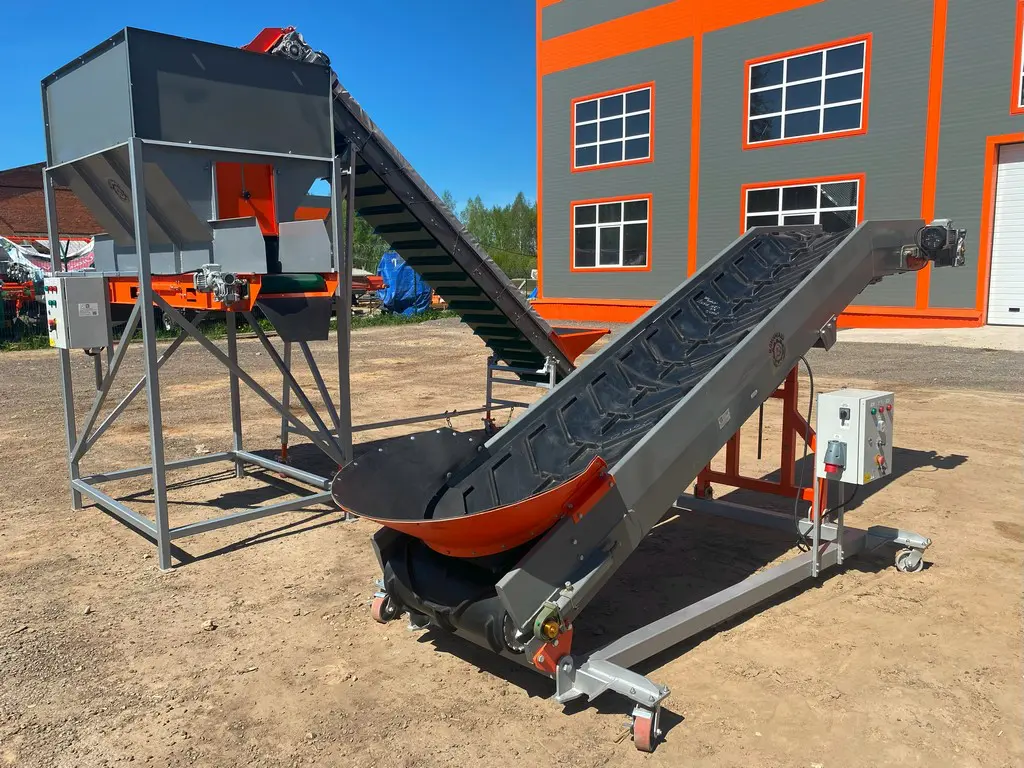

Также в линейке выпускаемой заводом вы сможете найти наклонные конвейеры НК-72, НК-65 и НК-40.
