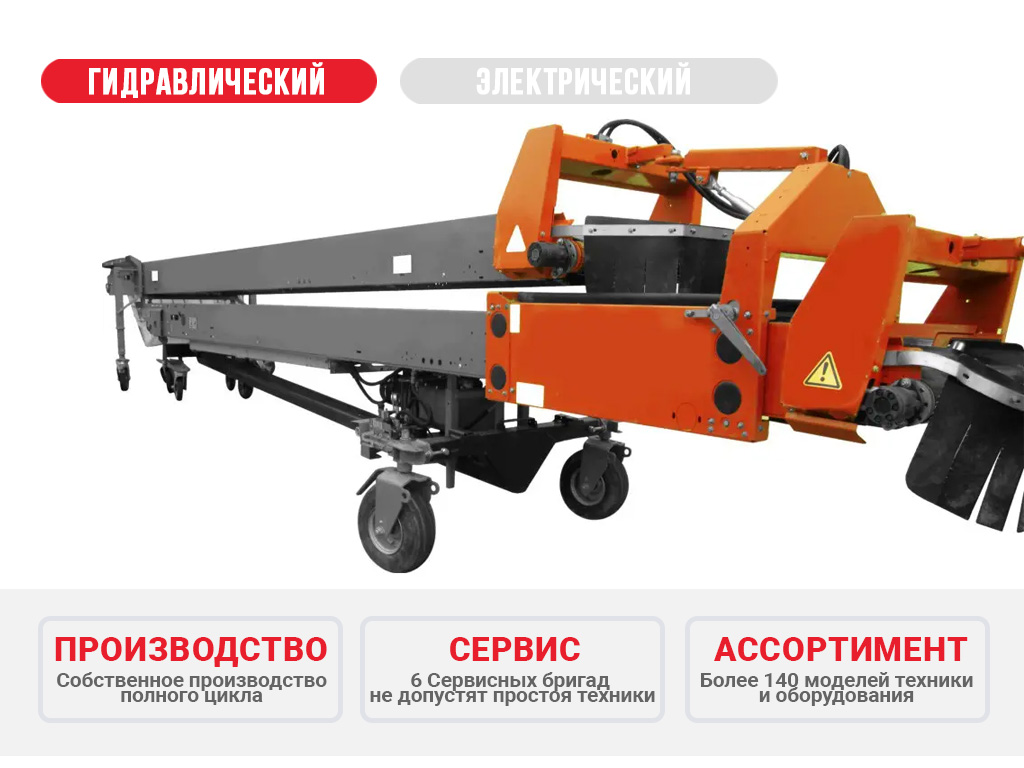

Транспортер ленточный телескопический двухсекционный ТТ 14-80Г
с гидравлическим приводом
-
Производительность до 80 т/ч*
-
Ширина ленты 800 мм
-
Длина 9080 - 14000 мм
-
Масса 2700 кг
Передвижной телескопический конвейер с гидравлическим приводом и регулируемой высотой выгрузки используется для быстрого перемещения большого объема продукта. Так же может эффективно использоваться в качестве длинного ленточного инспекционного стола.
Принцип работы:
Движение многослойной резинотканевой транспортерной ленты осуществляется автоматической гидравлической станцией и двумя героторными гидромоторами. Высота наклона выгрузки продукта изменяется с помощью этой же гидравлической станции. Надежная конструкция механизма телескопического раздвижения секций конвейера позволяет использовать его рабочую длину от 10 до 14 метров и быстро изменять направление потока продукта на все 180 градусов. Малая перегрузочная высота между секциями обеспечивает бережное переваливание продукта с одной секции в другую.
Прочие модификации ленточных конвейеров
Преимущества
- Автоматическая гидростанция СОБСТВЕННОГО производства, мы не экономим на ее комплектации и применяем только самые надежные компоненты, а не те, что зачастую закладывают сторонние смежники для снижения себестоимости и увеличения собственной прибыли.
- Гидравлический привод отличается большей надежностью отдельных приводных механизмов и общим ресурсом мощности, по сравнению с электрическим. При перегрузках транспортера или скачках напряжения в сетях, в электрическом приводе могут отключаться, а иногда даже сгорать электромоторы или дорогостоящий преобразователь частоты. В гидравлике вместо них применяются более надежные героторные гидромоторы, которые практически никогда не ломаются, а единственный электромотор гидростанции, при самой максимальной нагрузке транспортера, всегда будет работать только не более 70 % от своей мощности.
- Подъем секций гидравлического телескопического транспортера осуществляется автоматически, при помощи гидроцилиндра, а в электрическом с помощью отдельной ручной гидростанции.
- Гидравлический привод позволяет применять более широкий диапазон скорости движения ленты, что повышает общую производительность линии.
- Для более бережного и плавного схода продукта из одной секции в другую и далее на выход, применяются обрезиненные демпферные «пальчики».
- Передние колеса соединены рулевой тягой, что позволяет производить одновременный поворот обоих колес при помощи удобной рукоятки.
- Подшипники приводных валов находятся в пылезащищенных корпусах.
- Мощные передние колеса на пневмоходу облегчают перемещение тяжелой машины по неровному полу или грунту.
- Установленный буксировочный фаркоп обеспечивает надежную сцепку с телескопическим буртоукладчиком Б-125 / Б-145 и позволяет соединять последовательно несколько транспортеров в единую линию.
- Пластинчатые приводные валы имеют форму бочки для предотвращения сползания ленты. Они сварены аргонно-дуговой сваркой, что значительно повышает их прочность и увеличивает срок службы.
- Может эффективно применяться в качестве длинного ленточного инспекционного стола.
- Жесткая конструкция рамы и острый внутренний угол борта обеспечивают плотное прилегание ленты к стенкам транспортера и не позволяет грязи и песку попадать во внутренний механизм транспортера.
- Применяется многослойная износостойкая резинотканевая лента лучших европейских производителей.
- Обрезиненные и объемные загрузочная и выгрузная горловины.
- Удобный натяжной механизм позволяет произвести быструю замену лент без снятия приводных валов.
- Шкаф управления укомплектован качественной электроавтоматикой Schneider Electric, EATON, ABB. Предусмотрено реле контроля фаз и напряжения.
- Двухслойное лакокрасочное покрытие LANKWITZER (Германия) в сочетании с пескоструйной обработкой гарантированно предохраняет от коррозии.
- Применены надежные метизные соединения, гроверные и тефлоновые самоконтрящиеся гайки.
Видео
VK
YouTube
DZEN
RUTUBE VK YouTube DZEN RUTUBEТехнические характеристики
| Производительность (т/ч), до | 80* |
| Высота загрузки, мм (мин-макс) | 850 - 1450 |
| Высота выгрузки, мм (мин-макс) | 1050 - 1450 |
| Длина, мм (мин-макс) | 9080 - 14000 |
| Ширина, мм | 1100 |
| Ширина ленты, мм | 800 |
| Средняя потребляемая мощность гидростанции, кВт | 3,85 |
| Суммарная установленная мощность гидростанции, кВт | 5,5 |
| Масса, кг | 2700 |
| * - Максимальная производительность возможна при соблюдении всех технических рекомендаций производителя, высокой квалификации персонала и отсутствии внешних отрицательных факторов. | |
Часто задаваемые вопросы про односекционные и двухсекционные ленточные транспортеры
Стоимость односекционных и двухсекционных транспортеров зависит от комплектации и нужных вам опций.
Для того, чтобы узнать стоимость необходимо обратиться по контактным телефонам отдела сбыта или оставить заявку на сайте. Менеджер уточнит необходимые опции оборудования и сообщит стоимость.
Наличие собственного лазерного раскроя, японских и турецких листогибочных прессов, предпокрасочной пескоструйной обработки и собственного гидравлического участка позволяют нам обеспечивать высокое качество, строго соблюдать сроки заказов, не зависеть от смежников и иметь много готовой техники в наличии.
По умолчанию максимальный срок поставки составит не более 60 дней.
Шесть сервисных бригад, без выходных и праздников, находятся в оперативной готовности к выезду. Мы не допустим простоя техники у наших заказчиков.
Односекционные и двухсекционные ленточные транспортеры Клинмаш: видео и обзоры
VK YouTube DZEN RUTUBE VK YouTube DZEN RUTUBEСтоимость Транспортера ленточного телескопического двухсекционного
Стоимость транспортера ленточного телескопического двухсекционного доступна по запросу по контактным номерам отдела сбыта завода.
Способы оплаты: наличный расчет, безналичный расчет, лизинг, банковский перевод и т.д.
Заказать транспортер ленточный телескопический двухсекционный можно заполнив форму заявки на сайте, либо позвонив по телефонам отдела сбыта.
Рекомендуемое оборудование для Транспортера ленточного телескопического двухсекционного
Транспортер ленточный телескопический двухсекционный ТТ 14-80г может использоваться в линиях вместе с бункерами приемно-сортировочными ПСБ-60Г, ПСБ-30эл или ПСБ-60Эл и ПСБ-60гибрид, Накопительными бункерами НБ-20, НБ-15, НБ-10, НБ-7, НБ-5. буртоукладчиками Б-125 и Б-145. Транспортеры-подборщики ТП-50/ТП-60.
Инспекционными роликовыми РИ-3Т, РИ-4,5Т, РИ-3К, РИ-3Т-1-4, РИ-3Т УРФ и ленточными ЛИ-3, ЛИ-6 столами.
Наклонными конвейерами НК-72, НК-70, НК-65, НК-40.
Технологическими загрузочными транспортерами ТЗК-С.
Также в линейке выпускаемой заводом вы сможете найти Двухсекционные телескопические транспортеры ТТ 17-80Г, ТТ 17-80ЭЛ, ТТ 14-80ЭЛ и односекционные транспортеры Т 6-80Г/Т 9-80Г, Т 6-80Эл/Т 9-80Эл, Т 12-80Г и Т 12-80ЭЛ. Серию длинных ленточных транспортеров ДЛТ 20/30/50/80/100
