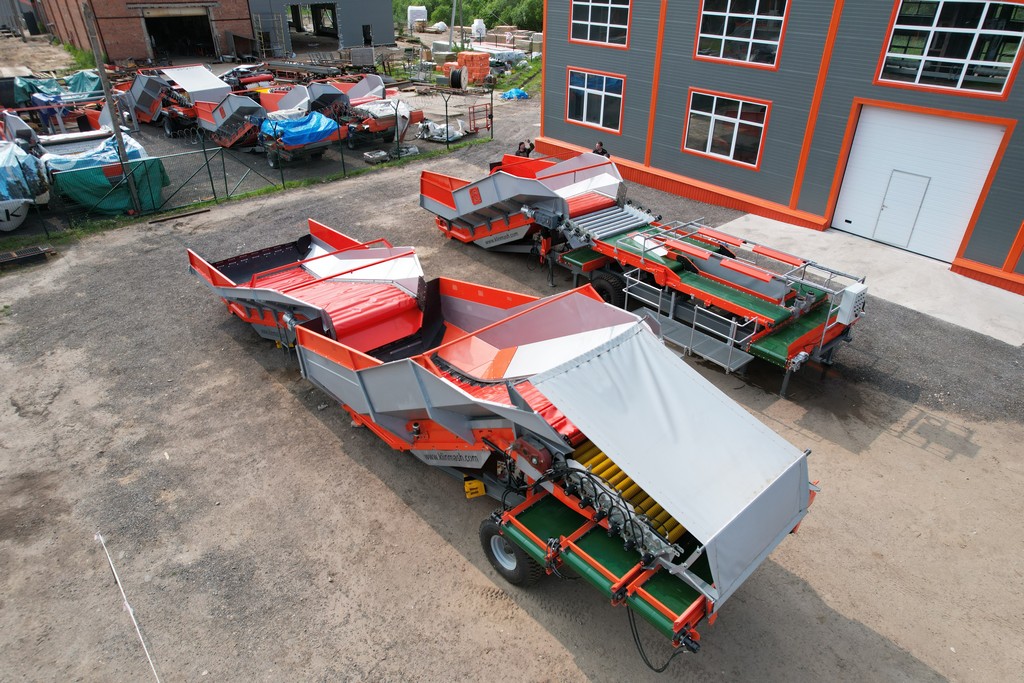

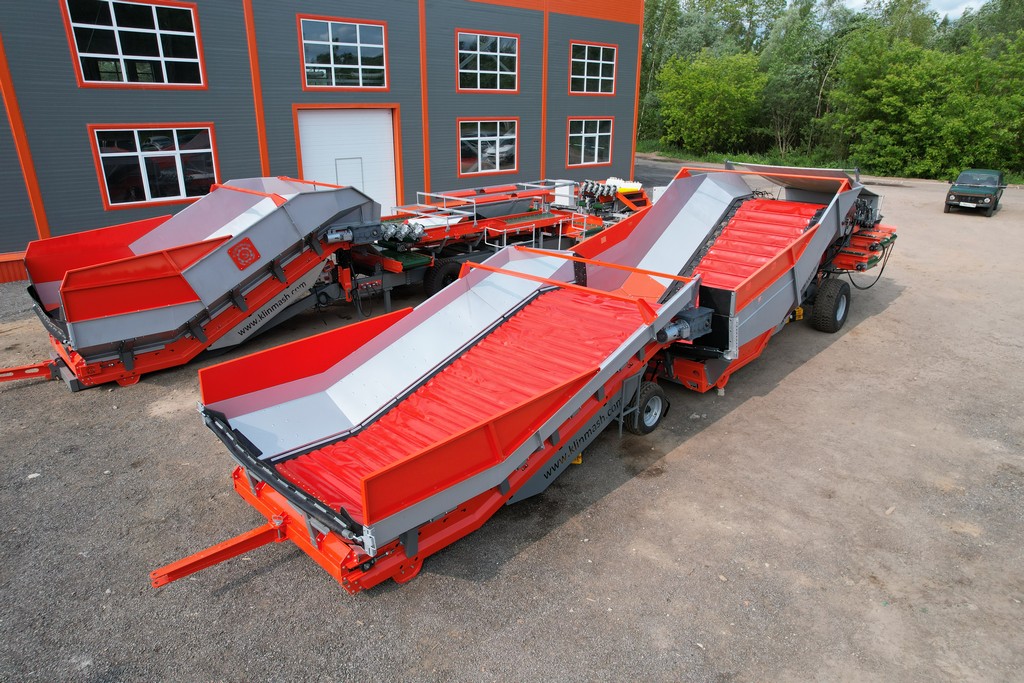

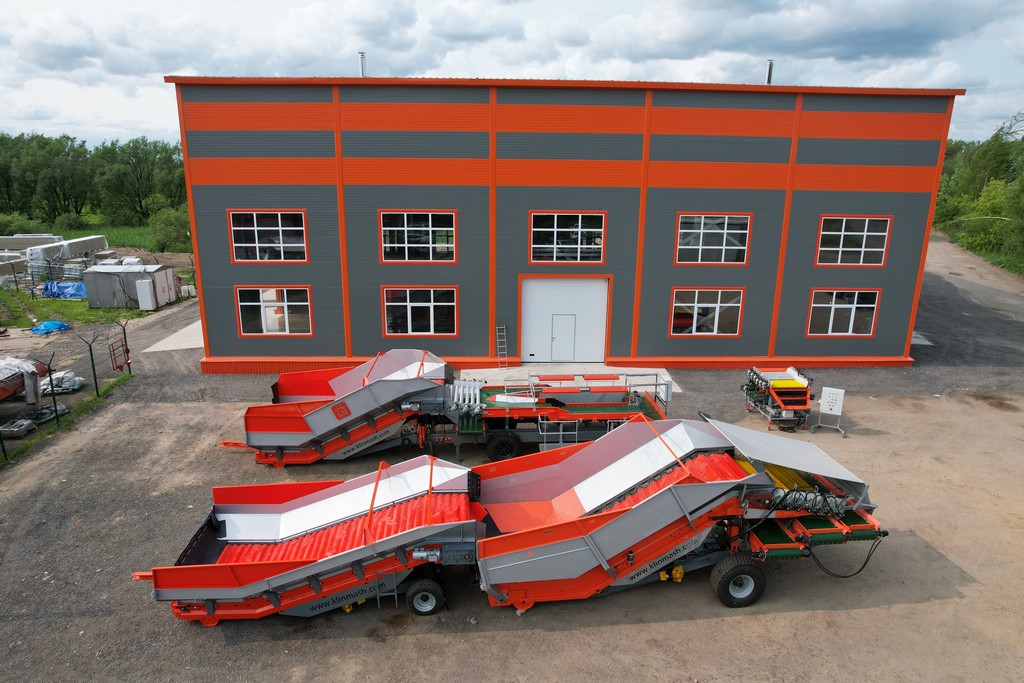

Модификоции сортировочных бункеровна площадке завода

Цепь донного транспортера на приемном бункере

Приемно-сортировочные бункера сборка в цеху завода

Гидравлический поршень на Сортировочном бункере

Гидравлическая система сортировочного бункера

Отводящие транспортеры сортировочного бункера

Героторный гидромотор DANFOSS на сортировочном бункере

Гидравлический редуктор BERMA (Италия) на приемном бункере сортировочном

Отгрузка заказчику собранного приемного бункера

Прочие модификации ПСБ

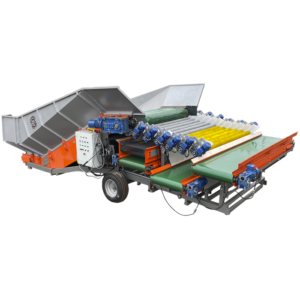

ПСБ-60Эл

ПСБ-30Эл

ПСБ-60 Гибрид

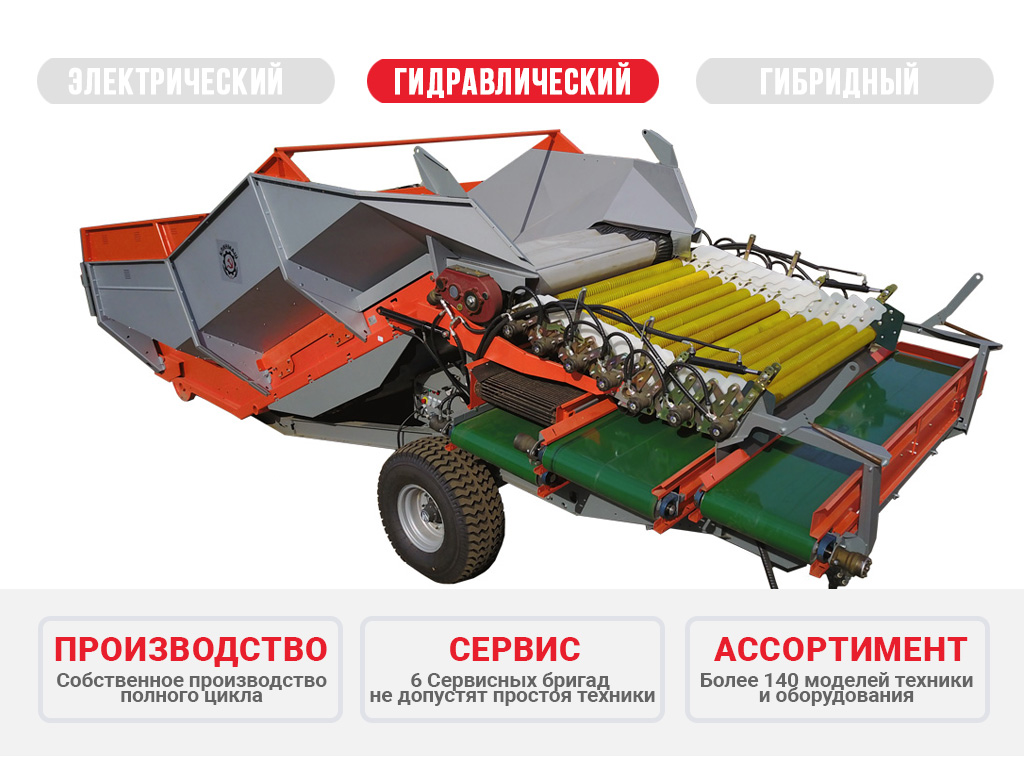

Приемный сортировочный бункер ПСБ-60Г

с гидравлическим приводом

Сортировочный бункер ПСБ-60Г выполняет две основные функции:
1. Прием продукции с поля из самосвальных транспортных средств, отделение земли и вороха и сортировка продукта на три фракции. При оснащении дополнительным прутковым обрезиненным транспортером с механизмом встряхивания, появляется возможность отделения бэби картофеля для продажи в торговые сети или использования в качестве семенного материала.
2. При выемке продукта с хранения, также происходит очистка от мусора и сортировка на фракции, с возможностью просеивания бэби картофеля, через прутковый обрезиненный конвейер.
Принцип работы:
Поступающая с поля продукция выгружается из самосвала в кузов приемного бункера, попадая на широкую ленту донного транспортера, по которой она поступает на земле — ворохоотделяющий модуль и далее на сепарирующий модуль. Каждый модуль представляет из себя конструкцию из раздвижных полиуретановых вальцов. Продукт просеивается через выставленное расстояние между валами, разделяется на три фракции, каждая из которых попадает на свой отводящий конвейер. При использовании дополнительного пруткового транспортера можно отделить четвертую фракцию — бэби картофель.
Опции:
1. Прутковый обрезиненный конвейер с электроприводом для бэби картофеля и механизмом встряхивания.

2. Автоматическая регулировка скорости донного транспортера в зависимости от толщины слоя продукта.

Особенности

Применен уникальный гидравлический регулятор потоков BUCHER (Швейцария). Он лучше других аналогов позволяет сохранять постоянное рабочее давление на всех участках гидротрассы . Это значительно уменьшает опасность перегрева и обеспечивает равномерное вращение всех вальцов и транспортеров с заданной технологической скоростью.
Автоматический механизм раздвижения вальцов с помощью трех гидроцилиндров приводится в движение кнопкой на панели управления и позволяет хорошо видеть размер выставляемой фракции
Программируемая регулировка скорости движения донного транспортера в зависимости от вала продукта.
Гидростанция собственного производства собрана из качественных комплектующих и имеет режим скоростной очистки вальцов ТУРБОКЛИН.
По периметру донного транспортера установлена полиуретановая отбортовка, исключающая травмирование продукта.
Верхний защитный тент над вальцовой группой.
Нижняя задняя часть приемного бункера укреплена резинометаллическими накладками предотвращающими пробивание бортами самосвалов.
Предусмотрена возможность установки пруткового обрезиненного транспортера с механизмом встряхивания для четвертой фракции — бэби- картофель.
Реверсивные отводящие транспортёры вальцовых групп имеют функцию выдвижения в любую сторону для лучшего стыкования с другими технологическим конвейерами или удобной установки контейнеров.
На обеих вальцовых группах применяются спиральные полиуретановые вальцы.
Привод донного транспортера обеспечивает качественный гидравлический редуктор итальянской фирмы BERMA.
Наклонный S образный приемно-подающий донный транспортер с удлиненной горизонтальной консолью и увеличенным объемом бункера позволяет выгружать самосвалы с самым большим объемом кузова.
Мощная цепь донного транспортёра с большими роликами обеспечивает долговечность работы и минимальное техническое обслуживание.
Изменяемый угол наклона донного транспортера и сепарирующего модуля позволяет регулировать скорость потока и точность калибровки.
Усиленная рамная конструкция и дополнительные ребра жесткости.
В шкафу управления устанавливаются надежные электрокомпоненты Schneider Electric, EATON , предусмотрено реле контроля фаз и напряжения.
Двухслойное лакокрасочное покрытие LANKWITZER (Германия), в сочетании с пескоструйной обработкой, гарантировано предохраняет от коррозии.
Мы применяем надежные метизные изделия, гроверные и тефлоновые самоконтрящиеся гайки.

Видео

Технические характеристики

Производительность (т/ч), до	50*
Длина, мм	8300
Ширина, мм	3100
Высота, мм	3100
Ширина кузова, мм	3100
Ширина подающего транспортера, мм	2000
Длина подающего транспортера, мм	6000
Вместимость бункера, м3	16
Скорость перемещения подающего транспортера, м/мин	0,5 - 4,0
Ширина сепаратора, мм	2000
Количество вальцов сепаратора, шт	14
Количество фракций	3/4
Суммарная мощность, кВт	11
* - Максимальная производительность возможна при соблюдении всех технических рекомендаций производителя, высокой квалификации персонала и отсутствии внешних отрицательных факторов.

Приемно-сортировочный бункер может использоваться в линиях с телескопическими транспортерами, буртоукладчиком Б-125 или наклонными транспортерами.

Кроме указанного приемно-сортировочного бункера ПСБ-60 Г в линейке продукции, выпускаемой нашим предприятием вы найдете приемно-сортировочный бункер ПСБ-60 Гибрид с гидравлическим приводом вальцов и электрическим приводом донного транспортера или ПСБ-60Эл с электрическим приводом.
Купить приемно-сортировочный бункер можно заполнив форму заявки на сайте, либо позвонив по телефонам отдела сбыта.
