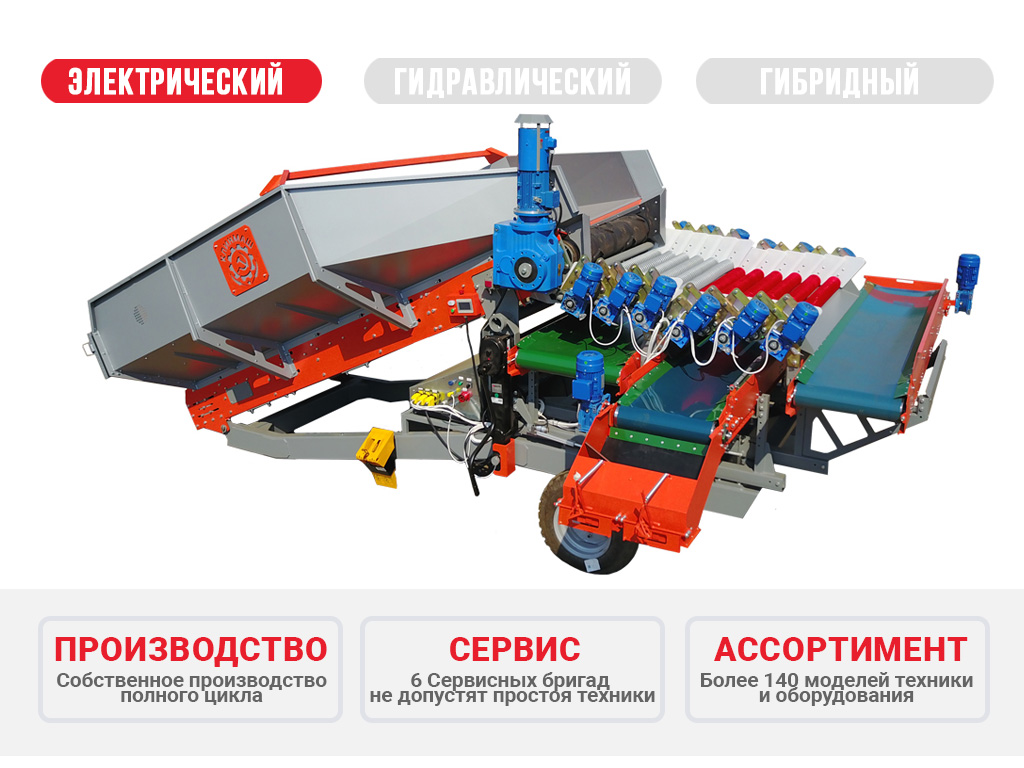

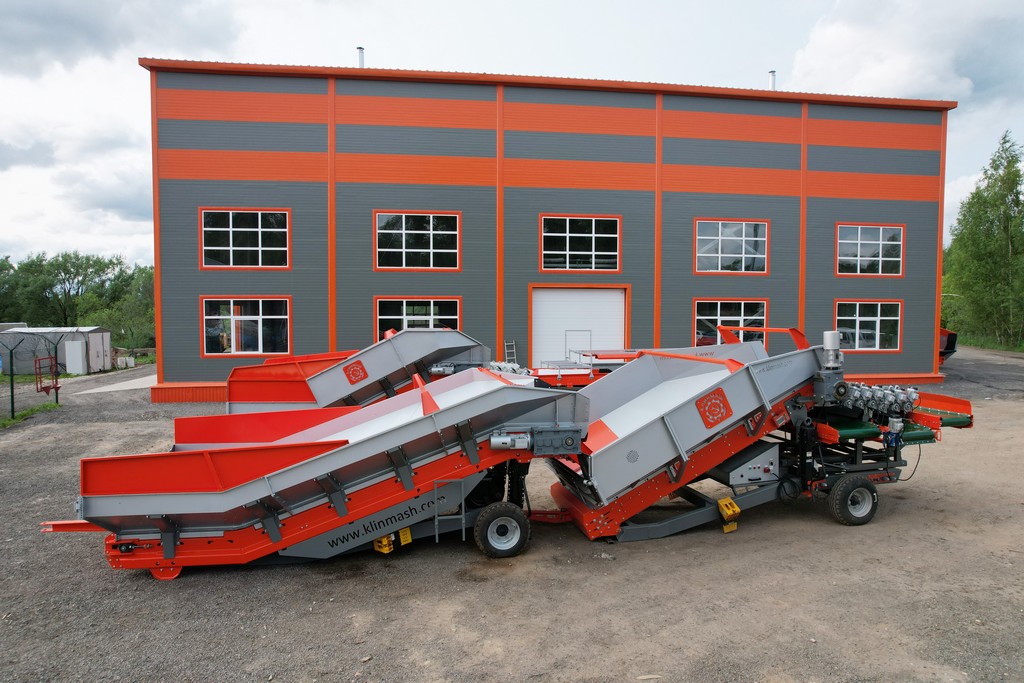

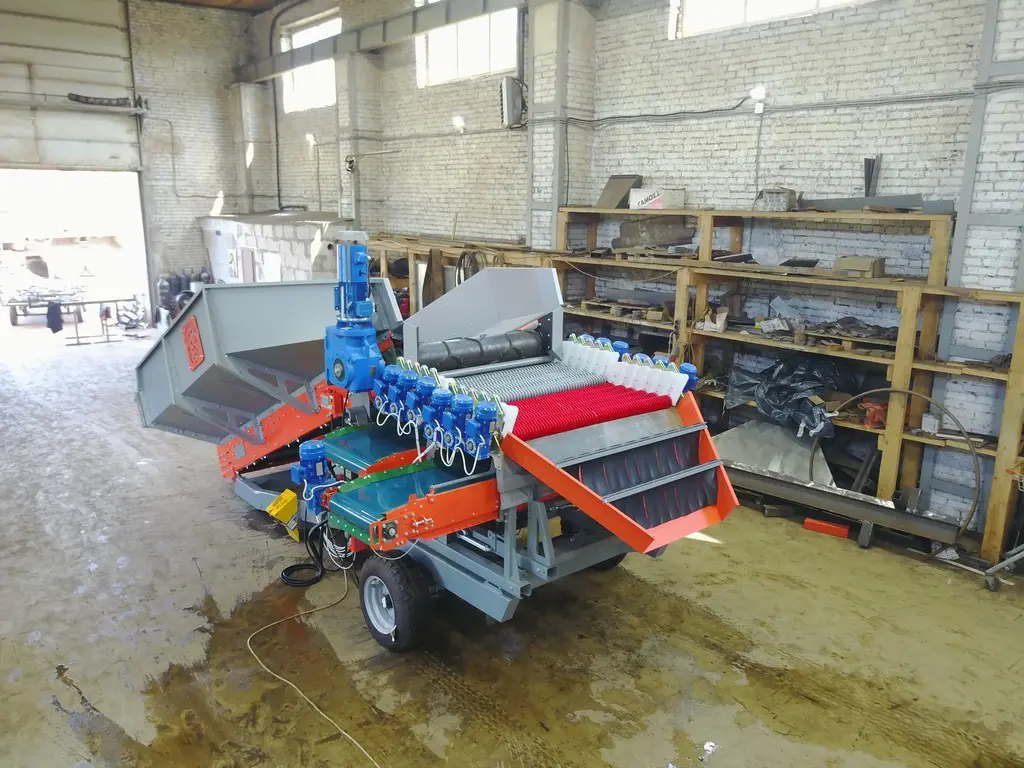

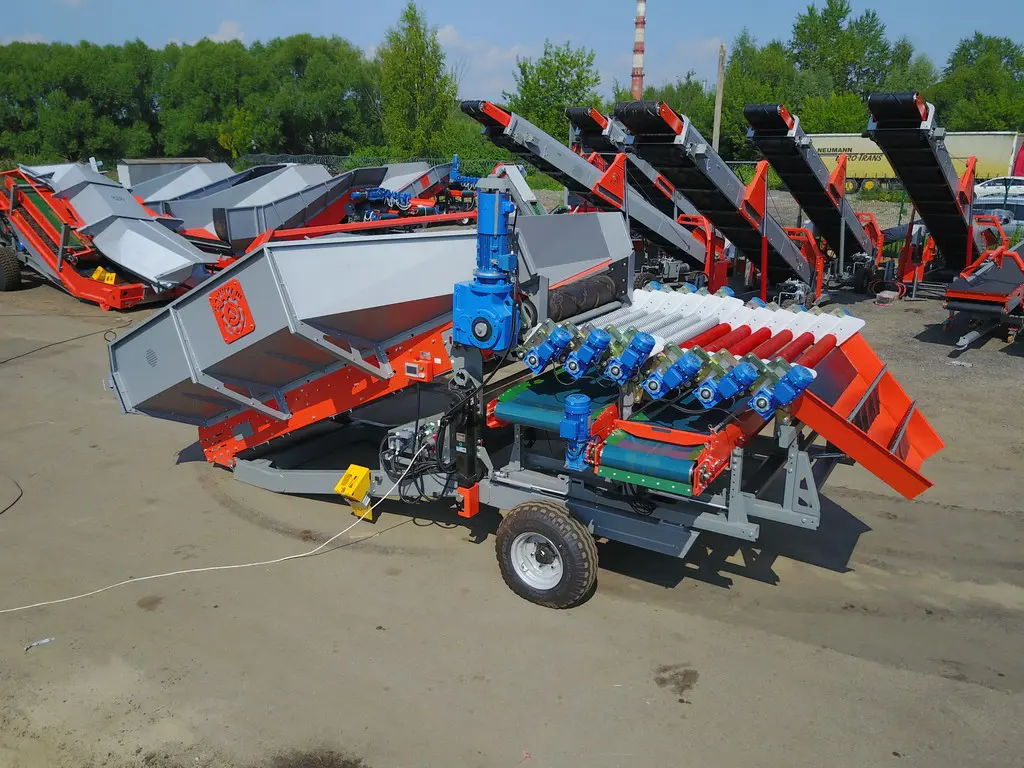

Приемно-сортировочный бункер ПСБ-40Эл

с электрическим приводом

Сортировочный бункер ПСБ—40Эл выполняет две основные функции:

1. Прием продукции с поля из самосвальных транспортных средств, отделение земли и вороха, сортировка продукта на три фракции по размеру. При оснащении приемного бункера дополнительным прутковым обрезиненным транспортером с механизмом встряхивания появляется возможность отделения бэби картофеля для продажи в торговые сети или использования в качестве семенного материала.

2. При выемке продукта с хранения, так же происходит очистка от мусора и сортировка на фракции, с возможностью просеивания малого продукта через прутковый обрезиненный конвейер.

Принцип работы:

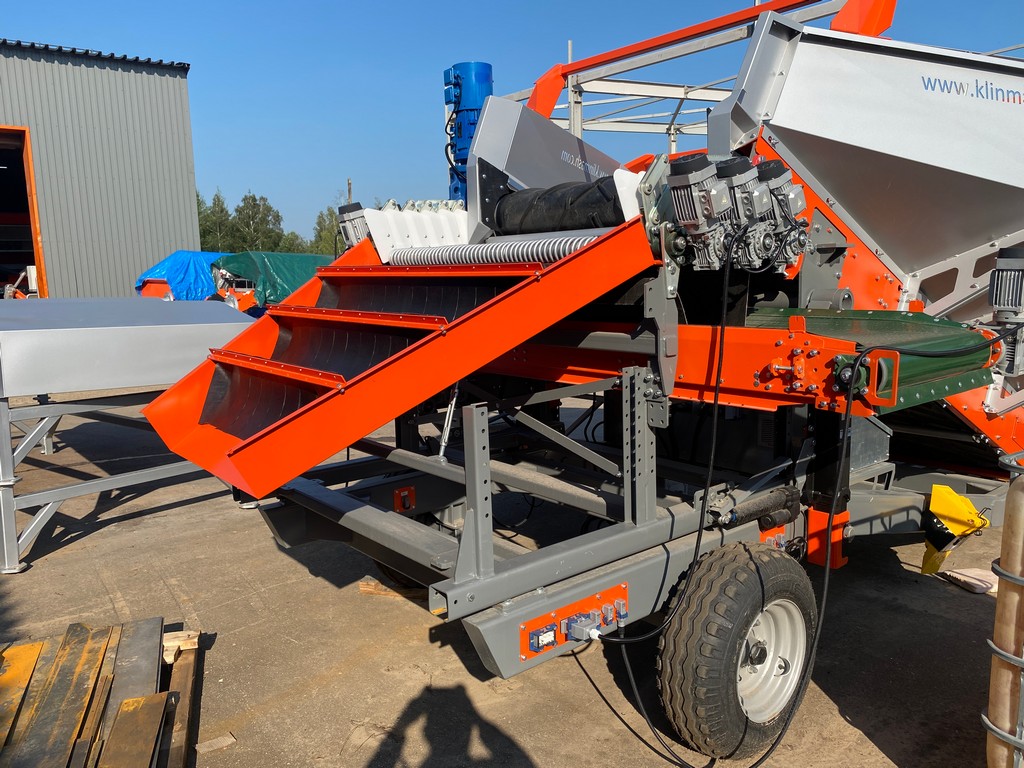

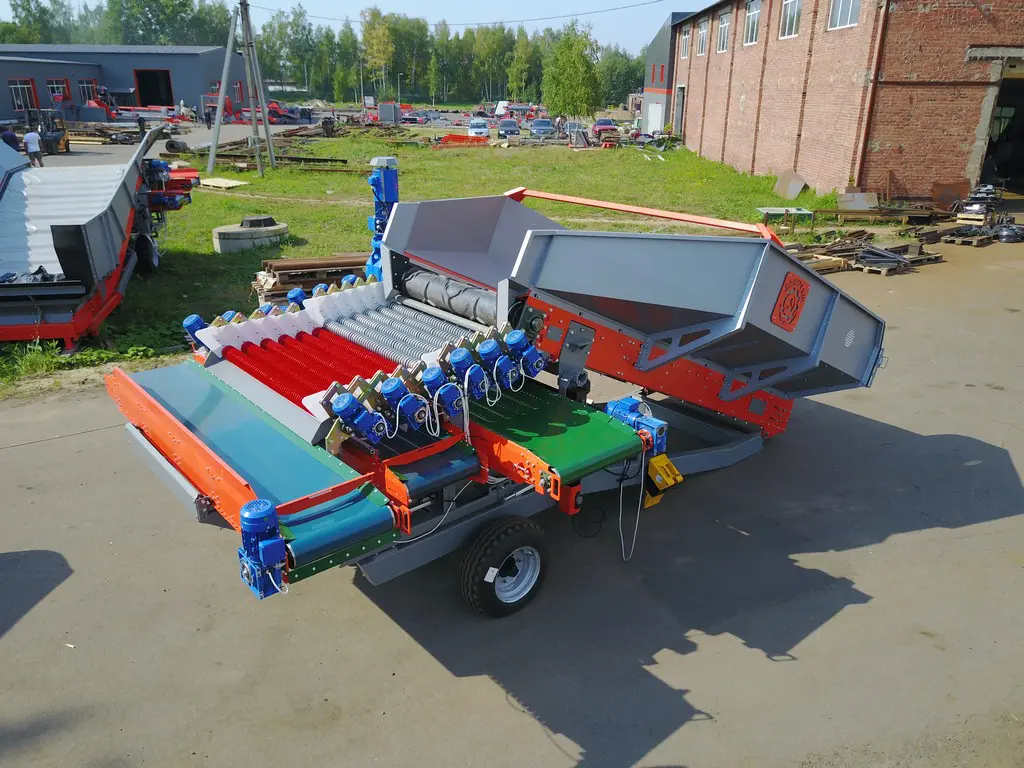

Поступающая с поля продукция выгружается из самосвала в кузов приёмного бункера и попадает на шевронную ленту донного транспортера. Далее продукт поднимается и подается на земле-ворохо отделяющий модуль, состоящий из шести спиральных вальцов, а затем на сепарирующий модуль, который тоже состоит из шести валов с резиновыми звездочками или из шести полиуретановых валов (в зависимости от пожеланий заказчика). Продукт очищается от земли и мусора, просеивается между калибровочными валами разделяясь на три фракции, и каждая попадает на свой отводящий транспортер или выгрузной лоток. При использовании дополнительного пруткового транспортера можно отделить четвертую фракцию — товарный бэби-картофель или семенной материал.

Варианты комплектации:

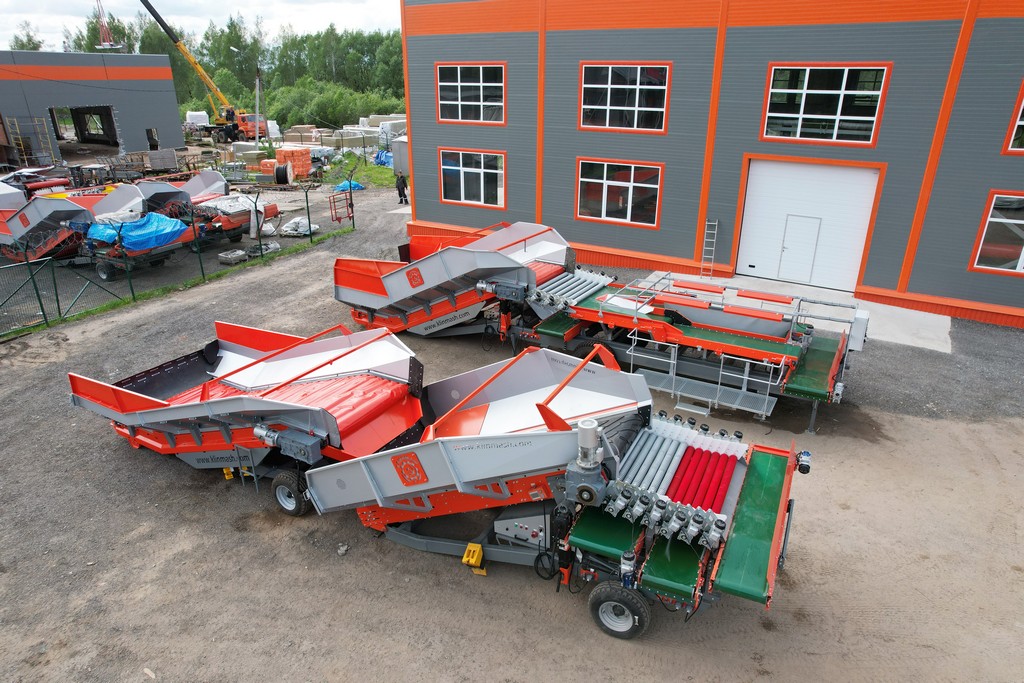

1. Максимальная комплектация — с двумя вальцовыми группами и тремя отводящими транспортерами.

2. С двумя вальцовыми группами, двумя отводящими транспортерами и выгрузным лотком.

3. С одной вальцовой группой и двумя отводящими транспортерами.

4. С одной вальцовой группой, одним отводящим транспортером и выгрузным лотком.

Опции:

1. Голландский прутковый обрезиненный конвейер с механизмом встряхивания для четвертой фракции (товарного бэби или семенного картофеля).

2. Автоматическая регулировка скорости донного транспортера в зависимости от толщины слоя продукта.

3. Возможность выбора типа калибровочных вальцов:

— металлические витые спирали пружинного типа

— полиуретановые спирали

— голландские резиновые звездочки

— гладкие нержавеющие трубы (преимущественно для лука севка, чеснока, редиса)

4. Верхний защитный тент над вальцовой группой.

5. Дополнительная вальцовая группа со всеми материалами и работами по её установке (для тех, кто изначально купил ПСБ-40Эл с одной вальцовой группой, но позднее захотел добавить вторую).

Особенности

Возможность выбора одного из четырех вариантов комплектации ПСБ - 40Эл.
Электродвигатель привода донного транспортера оснащен независимой системой принудительного охлаждения, которая исключает перегрев при работе в жаркий сезон даже на самой малой скорости.

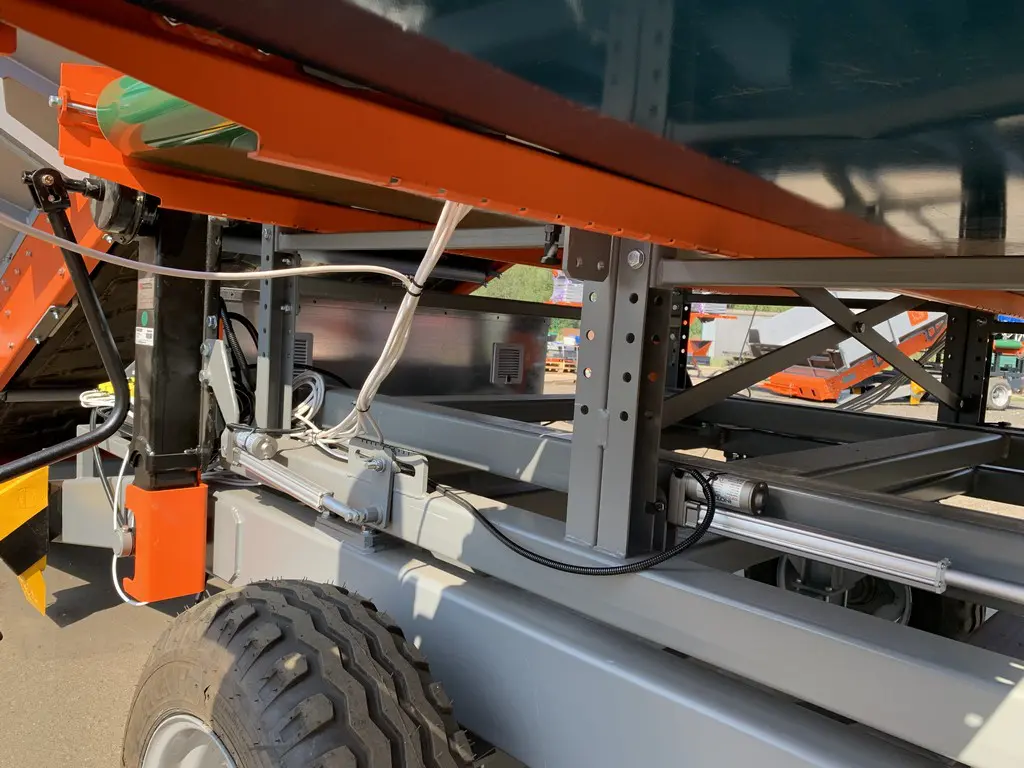

Автоматическое раздвижение сортировочных вальцов посредством линейных актуаторов.
На донном транспортере применяется шевронная многослойная резинотканевая лента (загрузочные лопатки не приклеены, а являются частью рельефа ленты).
Автоматическая регулировка скорости донного транспортера в зависимости от вала продукта.

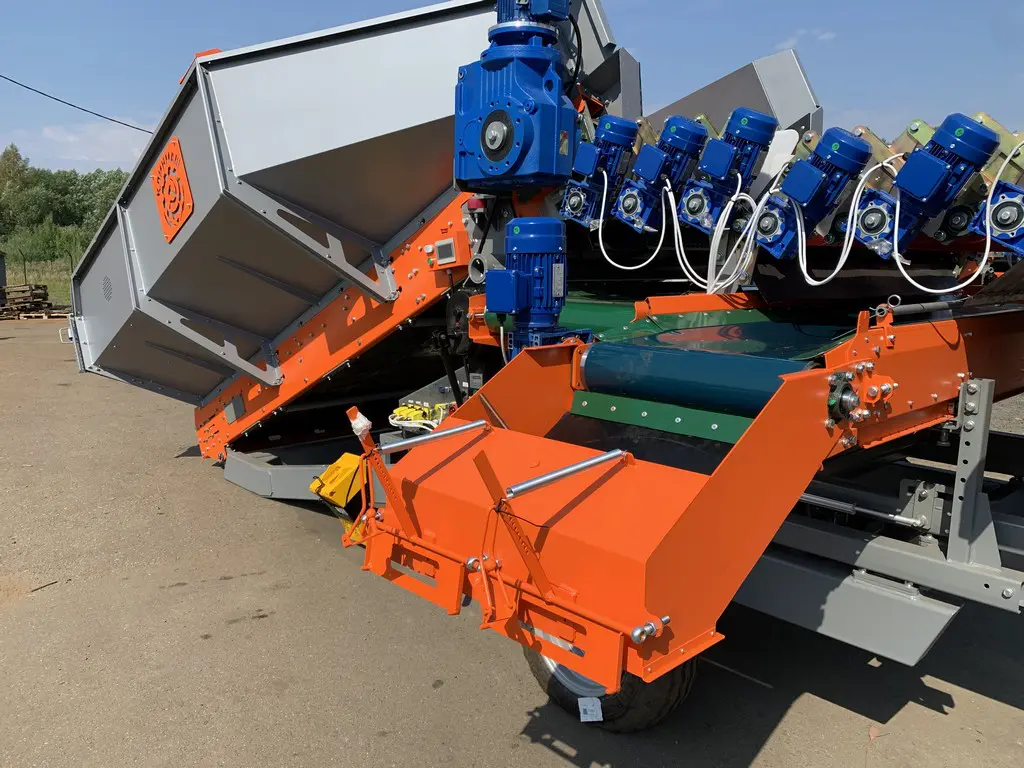

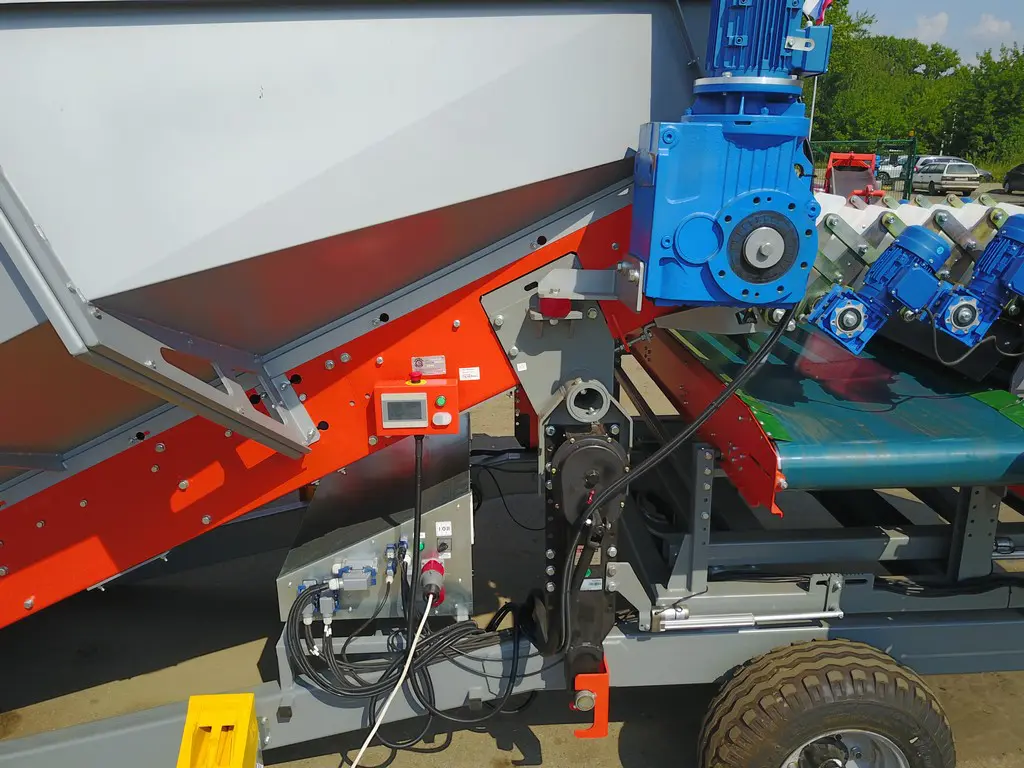

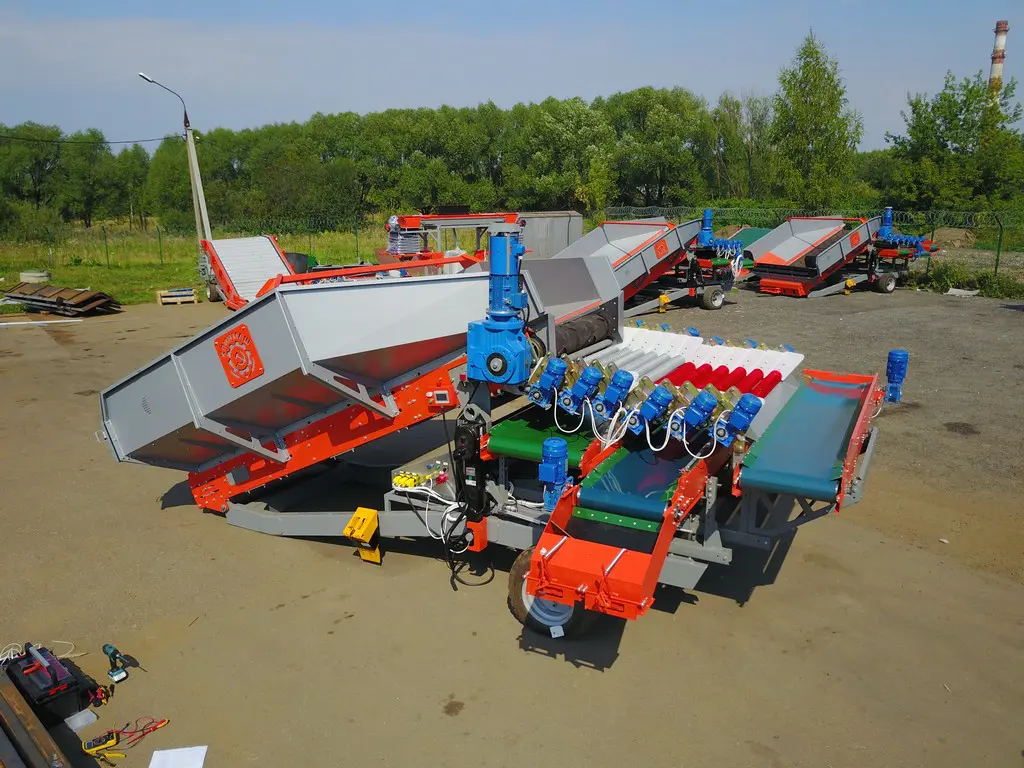

В модели ПСБ-40Эл мотор-редуктор устанавливается на каждый вал каждой вальцовой группы.
Предусмотрена возможность установки дополнительного пруткового обрезиненного транспортера с механизмом встряхивания для четвертой фракции - бэби картофель.
Задняя нижняя часть кузова дополнительно укреплена защитными 10 мм резино - металлическим накладками.
Современный пульт дистанционного управления с сенсорным ж/к дисплеем, на который выводится вся диагностика узлов машины, крепиться к раме магнитным держателем. Он позволяет оператору настраивать скорость вращения вальцов, донного транспортера и производить другие манипуляции, находясь в любом удобном для визуального наблюдения месте.

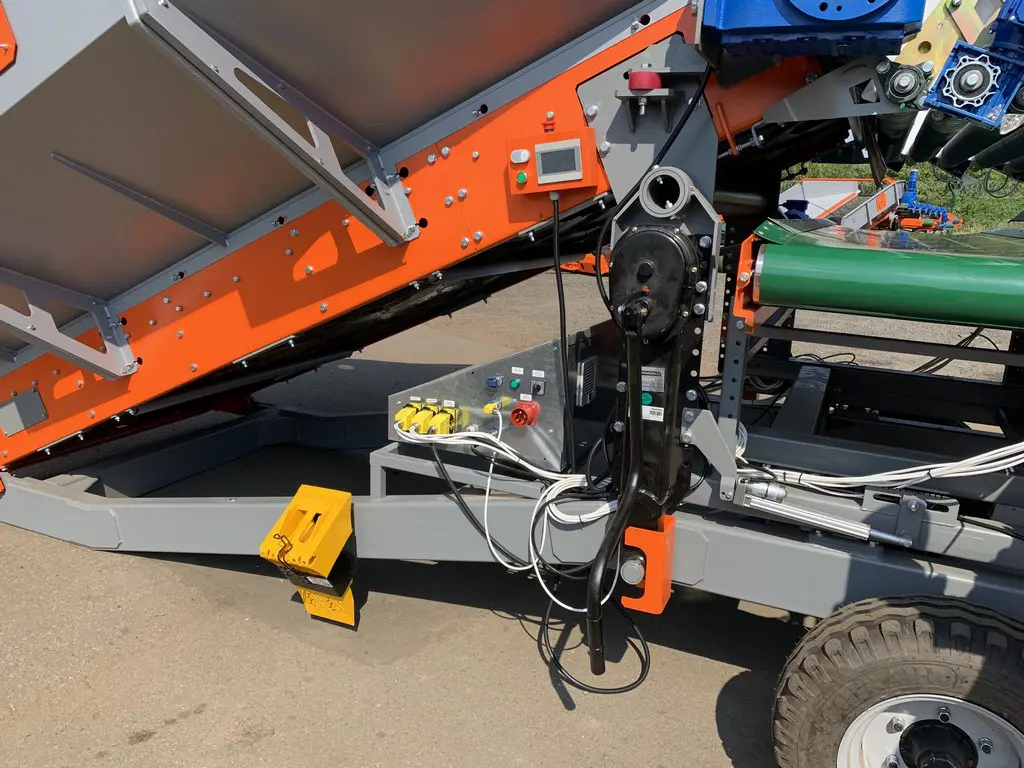

Шкаф управления эргономично размещен под днищем донного транспортера. Для обслуживания и замены автоматики горизонтальная панель, на которой размещены блоки управления, удобно выдвигается посредством шариковых направляющих.
Мощный четырехступенчатый редуктор донного транспортера обеспечивает бесперебойную круглосуточную работу.
Операционный промышленный контроллер синхронизирует режимы работы и технологические операции.
Реверсивные отводящие транспортёры вальцовых групп имеют функцию выдвижения в любую сторону для лучшего стыкования с другими технологическими конвейерами или удобной установки контейнеров.
Изменяемый угол наклона донного транспортера и сепарирующего модуля позволяет регулировать скорость потока и точность калибровки.
Усиленная рамная конструкция и дополнительные ребра жесткости бортов гарантированно принимают и удерживают нужный вес и объем продукта.
Предусмотрены штатные пластиковые упоры для колес.
Шкаф управления расположен под днищем бункера и имеет удобный механизм выдвижения для замены или контроля автоматики. Применяются премиальные электрокомпоненты Schneider Electric, EATON, предусмотрено реле контроля фаз и напряжения.
Двухслойное лакокрасочное покрытие LANKWITZER (Германия), в сочетании с пескоструйной обработкой, гарантировано предохраняет от коррозии.
Мы применяем качественные метизные изделия, гроверные и тефлоновые самоконтрящиеся гайки.

Видео

Технические характеристики

Условная производительность (т/ч), до	40*
Длина, мм	6550
Ширина, мм	3400
Высота, мм	2650
Условный объем бункера, м3	10
Ширина сепаратора, мм	1600
Ширина кузова, мм	2950
Ширина шевронной ленты донного транспортера, мм	1400
Количество вальцов сепаратора, шт	6
Количество вальцовых групп, шт	1-2
Количество фракций продукта	3-4
Мощность (кВт)	10
* - Максимальная производительность зависит от вида продукта, скорости его подачи, степени его загрязнения, квалификации персонала и отсутствии внешних отрицательных факторов.

Стоимость приемно-сортировочного бункера

Стоимость приемно-сортировочного бункера доступна по запросу по контактным номерам отдела сбыта завода.

Способы оплаты: наличный расчет, безналичный расчет, лизинг, банковский перевод и т.д.

Заказать приемно-сортировочный бункер можно заполнив форму заявки на сайте, либо позвонив по телефонам отдела сбыта.
