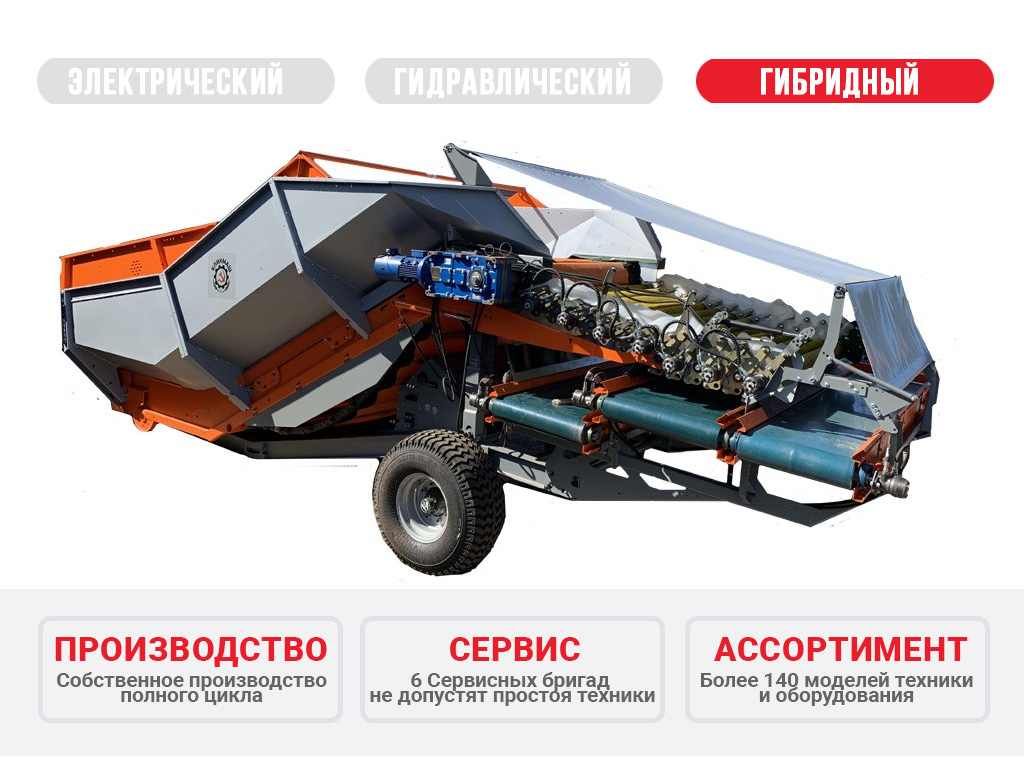

Приемно-сортировочный бункер ПСБ-60Гибрид
c электрическим приводом донного транспортера и гидравлическим приводом вальцовых групп и отводящих конвейеров
Сортировочный бункер ПСБ-60Гибрид выполняет две основные функции:
1. Прием продукции с поля, отделение земли и вороха, сортировка на три фракции. При оснащении прутковым обрезиненным транспортером с механизмом встряхивания появляется возможность отделения бэби картофеля для продажи в торговые сети или использования в качестве семенного материала.
2. При выемке продукта с хранения, также происходит очистка от мусора и сортировка на фракции, с возможностью просеивания бэби картофеля через прутковый обрезиненный конвейер.
Принцип работы:
Поступающая с поля продукция выгружается из самосвала в кузов приемного бункера, попадая на широкую ленту донного транспортера, по которой она поступает на земле — ворохоотделяющий модуль и далее на сепарирующий модуль. Каждый модуль представляет из себя конструкцию из раздвижных полиуретановых вальцов. Продукт просеивается через выставленное расстояние между валами, разделяется на три фракции, каждая из которых попадает на свой отводящий конвейер. При использовании дополнительного пруткового транспортера можно отделить четвертую фракцию — бэби картофель.
Опции:
1. Прутковый обрезиненный конвейер с электроприводом для бэби картофеля с механизмом встряхивания.
2. Автоматическая регулировка скорости донного транспортера в зависимости от толщины слоя продукта.
3. Защитная резино-металлическая накладка на борта.
Прочие модификации ПСБ
Преимущества
- Электрический привод донного транспортёра принимает основную нагрузку по движению большой массы высыпаемого в бункер продукта, а гидростанция той же мощности, что и в ПСБ – 60Г (с гидравлическим приводом) вращает только сортировочные вальцовые группы и отводящие транспортеры. Подобное сочетание исключает опасность перегрева гидравлики и связанные с ним перебои в работе, а также создает большой запас мощности для гидравлической станции и всей машины в целом, что особенно актуально для крупных хозяйств в период интенсивной закладки овощей на хранение.
- Благодаря электрическому приводу максимальная скорость донного транспортера заметно выше, чем в полностью гидравлическом бункере, что значительно повышает производительность и надежность ГИБРИДА.
- Применен уникальный гидравлический регулятор потоков BUCHER (Швейцария). Он лучше других аналогов позволяет сохранять постоянное рабочее давление на всех участках гидротрассы , что обеспечивает равномерное вращение всех вальцов и транспортеров с заданной технологической скоростью.
- Автоматический механизм раздвижения вальцов с помощью трех гидроцилиндров приводится в движение кнопкой на панели управления и позволяет хорошо видеть размер выставляемой фракции.
- Мощный четырех ступенчатый редуктор донного транспортера итальянского производителя ТRАМОК и электродвигатель с независимой системой охлаждения обеспечивают круглосуточную бесперебойную работу и не перегреваются в самую жаркую погоду даже на самых низких оборотах.
- Программируемая регулировка скорости движения донного транспортера в зависимости от вала продукта.
- Гидростанция собственного производства собрана из качественных комплектующих и имеет режим скоростной очистки вальцов ТУРБОКЛИН.
- Нижняя задняя часть приемного бункера дополнительно укреплена 10 мм резино-металлическими накладками предотвращающими пробивание бортами самосвалов.
- По периметру донного транспортера установлена полиуретановая отбортовка, исключающая травмирование продукта.
- Предусмотрена возможность установки дополнительного пруткового обрезиненного транспортера с механизмом встряхивания для четвертой фракции — бэби-картофель.
- Реверсивные отводящие транспортёры вальцовых групп имеют функцию выдвижения в любую сторону для лучшего стыкования с другими технологическим конвейерами или удобной установки контейнеров.
- Мощная цепь донного транспортёра с большими роликами обеспечивает долговечность работы и минимальное техническое обслуживание.
- Изменяемый угол наклона донного транспортера и сепарирующего модуля позволяет регулировать скорость потока и точность калибровки.
- На обеих вальцовых группах применяются спиральные полиуретановые вальцы.
- Верхний защитный тент над вальцовой группой.
- Наклонный S образный приемно-подающий донный транспортер с удлиненной горизонтальной консолью и увеличенным объемом бункера позволяет выгружать самосвалы с самым большим объемом кузова.
- В шкафу управления устанавливаются премиальные электрокомпоненты Schneider Electric, EATON , предусмотрено реле контроля фаз и напряжения.
- Двухслойное лакокрасочное покрытие LANKWITZER (Германия) в сочетании с пескоструйной обработкой, гарантировано предохраняет от коррозии.
Видео
VK
YouTube
DZEN
RUTUBE VK YouTube DZEN RUTUBEТехнические характеристики
| Условная производительность (т/ч), до | 65* |
| Длина, мм | 9100 |
| Ширина, мм | 3270 |
| Высота, мм | 3580 |
| Ширина кузова, мм | 3030 |
| Ширина донного транспортера, мм | 2000 |
| Условный объем бункера, м3 | 16 |
| Скорость перемещения подающего транспортера, м/мин | 0,5 - 4,0 |
| Ширина сепаратора, мм | 2000 |
| Количество вальцов сепаратора, шт | 14 |
| Количество фракций | 3/4 |
| Средняя потребляемая мощность, кВт | 9,80 |
| Суммарная установленная мощность, кВт | 14,00 |
| Масса, кг | 6700 |
| * - Максимальная производительность зависит от вида продукта, скорости его подачи, степени его загрязнения, квалификации персонала и отсутствии внешних отрицательных факторов. | |
Часто задаваемые вопросы о приемно-сортировочном бункере
Стоимость бункера зависит от комплектации и нужных вам опций.
Для того, чтобы узнать стоимость необходимо обратиться по контактным телефонам отдела сбыта или оставить заявку на сайте. Менеджер уточнит необходимые опции бункера и сообщит стоимость.
Наличие собственного лазерного раскроя, японских и турецких листогибочных прессов, предпокрасочной пескоструйной обработки и собственного гидравлического участка позволяют нам обеспечивать высокое качество, строго соблюдать сроки заказов, не зависеть от смежников и иметь много готовой техники в наличии.
По умолчанию максимальный срок поставки составит не более 60 дней.
Шесть сервисных бригад, без выходных и праздников, находятся в оперативной готовности к выезду. Мы не допустим простоя техники у наших заказчиков.
Обзоры приемно-сортировочных бункеров Клинмаш и видеостатьи
VK YouTube DZEN RUTUBE VK YouTube DZEN RUTUBEСтоимость приемно-сортировочного бункера
Стоимость приемно-сортировочного бункера доступна по запросу по контактным номерам отдела сбыта завода.
Способы оплаты: наличный расчет, безналичный расчет, лизинг, банковский перевод и т.д.
Заказать приемно-сортировочный бункер можно заполнив форму заявки на сайте, либо позвонив по телефонам отдела сбыта.
Рекомендуемое оборудование для приемно-сортировочного бункера
Приемно-сортировочный бункер может использоваться в линиях с телескопическими транспортерами, буртоукладчиками Б-125 и Б-145 или наклонными транспортерами. Помимо указанного приемно-сортировочного бункера ПСБ-60 Гибрид в наличии и под заказ вы найдете приемно-сортировочный бункер ПСБ-60Г с гидравлическим приводом или ПСБ-60Эл и ПСБ-30эл с электрическим приводом.
