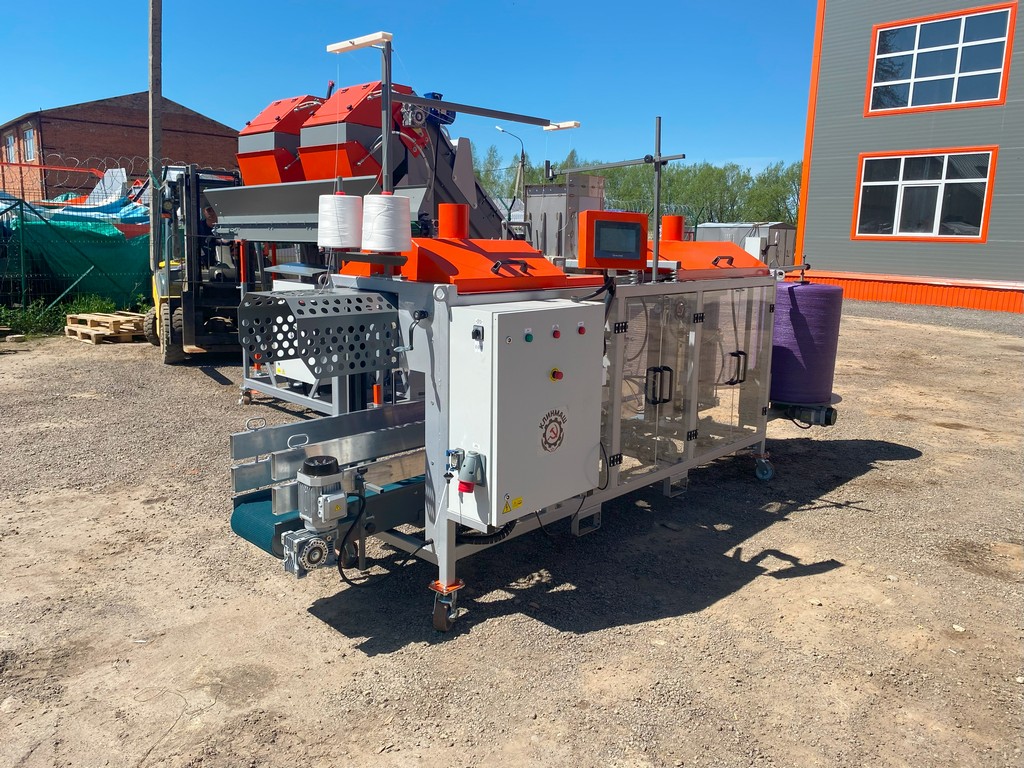

Машина автоматической упаковки в сетку УМ-50
Автоматическая упаковочная машина для овощей УМ-50 является автоматизированной версией модели УМ-30. В УМ-50 все ручные настройки и регулировки осуществляются мотор-редукторами, а управление происходит из меню ЖК-экрана. Настройки под каждый размер мешков можно сохранять и автоматически загружать в дальнейшем.
Все автоматизированные механизмы оснащены энкодерами (датчиками угла поворота), которые считают обороты вала и позволяют производить точное позиционирование каждого узла.
По сравнению с УМ-30 в УМ-50 установлены электроприводы следующих узлов:
— подъема/опускания бобины сетки
— перемещения большого отрезного ТЭНа
— подъема/опускания и угла наклона транспортера
— перемещения малого отрезного ТЭНа
Принцип работы:
УМ-50 представляет из себя конструкцию с держателем рулона сетки, механизмом отрезания, механизмом раскрытия, загрузочной виброгорловиной, высокопроизводительной индустриальной швейной машинкой и нижним транспортером.
Рулон сетки разматывается, разрезается на мешки, с одновременной запайкой боковин, и конвейером подается к загрузочной виброгорловине. Там он раскрывается, в него засыпается отмеренная порция продукта. Верхняя часть мешка зашивается, и он с помощью верхнего роликового механизма подается по транспортеру для выгрузки.
Опции:
1. Термотрансферный печатный принтер.
2. Герметичный мобильный бокс для термотрансферного принтера.
Преимущества
- На данной машине применяются более дорогие и качественные механические и программные решения, чем на большинстве машин подобного типа, включая и импортные.
- Предусмотрена возможность открытия дверей и спереди, и сзади, что позволяет обслуживать машину более быстро и удобно; установлен конвейер со складывающимися алюминиевыми бортами.
- УМ-50 имеет усовершенствованную конструкцию по сравнению с УМ-30: установлены дополнительные мотор-редукторы и пневмоцилиндр; увеличено количество датчиков, инкодеров и автоматики в целом, что во многом повышает надежность и стабильность работы машины.
- Повышена автоматизация и удобство настройки необходимой высоты и ширины ТЭНа, которые управляются не вручную, а через удобный сенсорный жидкокристаллический дисплей.
- Двухниточная промышленная высокопроизводительная швейная машинка NEW LONG(Япония) надежна и долговечна.
- Сенсорный жидкокристаллический дисплей OMRON (Япония) выполнен в отдельном блоке на гибкой ручке, что позволяет оператору поворачивать его в любую удобную строну.
- Приемная горловина оборудована вибродвигателем, что исключает застревание овощей при загрузке.
- Отрезной ТЭН на этой машине работает по направлению снизу-вверх, что предотвращает сползание сетки-мешка с роликов и исключает излишний нагрев верхних подшипников, негативно влияющий на их срок службы.
- Данная модель оснащается дополнительными демпферами падения продукта в сетку-мешок из загрузочной горловины.
- Программируемый промышленный контроллер OMRON (Япония) обеспечивает точный алгоритм режимов работы.
- Для размотки рулона сетки применяется более дорогой и надежный редуктор, что исключает его поломку в случаях резких рывков сетчатого полотна (например, если оператор забыл сделать свободную петлю после установки рулона с сеткой).
- Обрезиненный приводной вал конвейера сварен аргонно - дуговой сваркой , что обеспечивает его повышенную прочность и сцепление с лентой.
- Установлены защитные кожухи для предотвращения ожогов оператора от отрезного ТЭНа.
- В шкафу управления устанавливаются надежные электрокомпоненты Schneider Electric, EATON , предусмотрено реле контроля фаз и напряжения.
- Установлены полиуретановые колеса с тормозами для удобного перемещения по хранилищу.
- Телескопические ножки обеспечивают встраивание машины в любые существующие линии.
- Двухслойное лакокрасочное покрытие LANKWITZER (Германия), в сочетании с пескоструйной обработкой, гарантировано предохраняет от коррозии.
- Мы применяем надежные метизные изделия, гроверные и тефлоновые самоконтрящиеся гайки.
Видео
VK
YouTube
DZEN
RUTUBE VK DZEN RUTUBEТехнические характеристики
| Производительность при стабильной подаче калиброванного продукта (цикл 3,3 сек с учетом времени засыпки - 1080 мешков/ч), т/ч до | |
| в сетку по 25 кг | 27,0* |
| в сетку по 10 кг | 10,8* |
| в сетку по 2,5 кг | 2,7* |
| Длина, мм | 4050 |
| Ширина, мм | 1430 |
| Высота, мм (мин-макс) | 1550 - 1700 |
| Высота загрузки, мм (мин-макс) | 1350 - 1500 |
| Высота выгрузки, мм (мин-макс) | 670 |
| Тип швейной машинки | 2-х ниточная |
| Марка швейной машинки | NEW LONG |
| Типы мешков | 2,0 - 25 |
| Давление сжатого воздуха необходимое для работы, бар | 5 |
| Напряжение, В | 380/50 |
| Средняя потребляемая мощность, кВт | 3,90 |
| Суммарная установленная мощность, кВт | 5,57 |
| Масса, кг | 890 |
| * - Заявленная максимальная производительность отражает реальные возможности данной упаковочной машины без учета ее совместной работы с весовым оборудованием. | |
| * - Условная максимальная производительность возможна при соблюдении всех технических рекомендаций производителя, высокой квалификации персонала и отсутствии внешних отрицательных факторов. | |
Часто задаваемые вопросы об автоматических упаковочных машинах для овощей
Стоимость машины упаковки в сетку зависит от комплектации и нужных вам опций.
Для того, чтобы узнать стоимость необходимо обратиться по контактным телефонам отдела сбыта или оставить заявку на сайте. Менеджер уточнит необходимые опции оборудования и сообщит стоимость.
Наличие собственного лазерного раскроя, японских и турецких листогибочных прессов, предпокрасочной пескоструйной обработки и собственного гидравлического участка позволяют нам обеспечивать высокое качество, строго соблюдать сроки заказов, не зависеть от смежников и иметь много готовой техники в наличии.
По умолчанию максимальный срок поставки составит не более 60 дней.
Шесть сервисных бригад, без выходных и праздников, находятся в оперативной готовности к выезду. Мы не допустим простоя техники у наших заказчиков.
Машина для упаковки овощей в сетку: видео и обзоры
VK YouTube DZEN RUTUBE VK YouTube DZEN RUTUBEСтоимость машины для упаковки овощей в сетку
Стоимость машины автоматической упаковки в сетку доступна по запросу по контактным номерам отдела сбыта завода.
Способы оплаты: наличный расчет, безналичный расчет, лизинг, банковский перевод и т.д.
Заказать машину автоматической упаковки в сетку можно заполнив форму заявки на сайте, либо позвонив по телефонам отдела сбыта.
Рекомендуемое оборудование для машины упаковки овощей в сетку

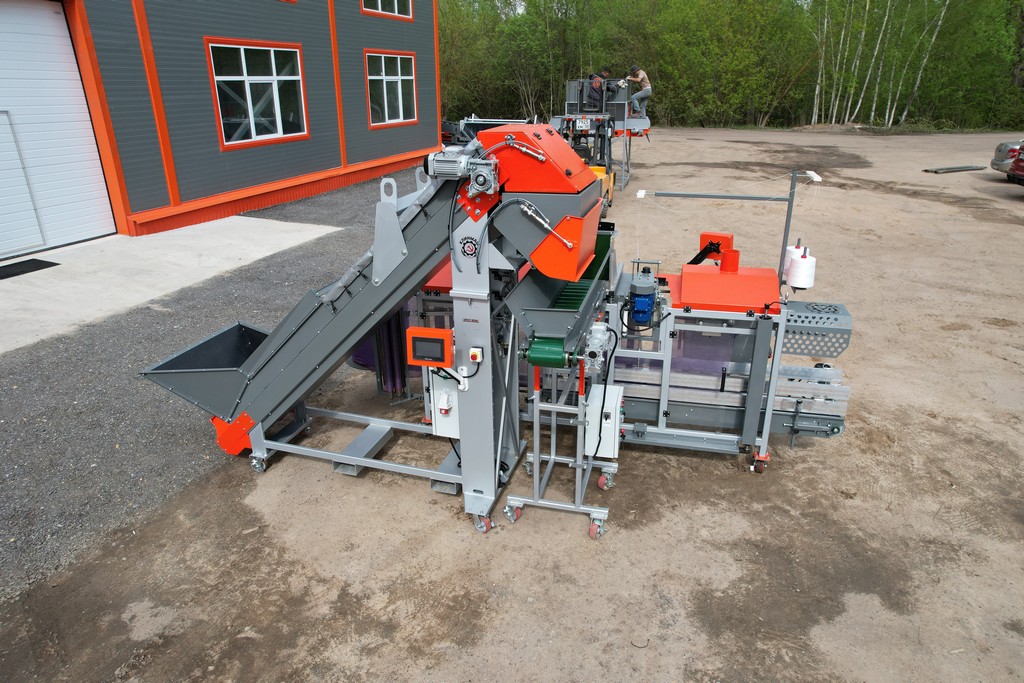

Машина упаковки в сетку УМ-50 может использоваться в линиях с весовыми дозаторами ВД-50, ВД-50У или СВД-50У. Помимо машины для упаковки в сетку УМ-25 в линейке выпускаемой нашим предприятием продукции вы найдете машину для упаковки в сетку автоматическую МУС-25, машину для ручной упаковки МЗ-2 и мешкозашивочную машину МЗМ-50.
