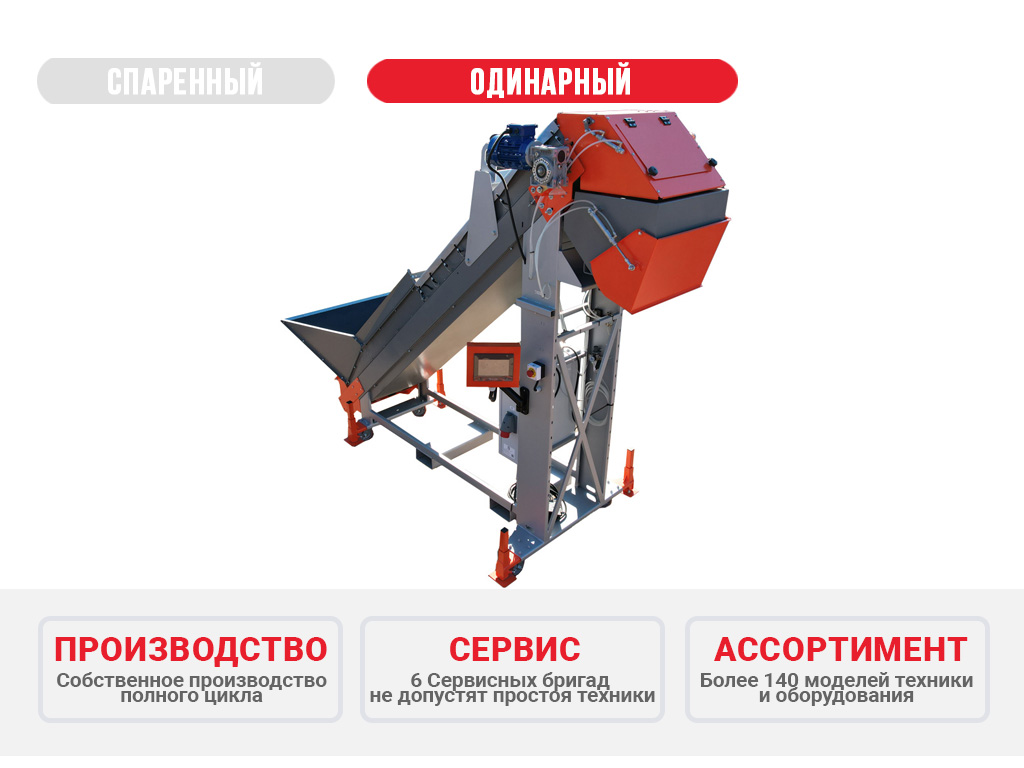

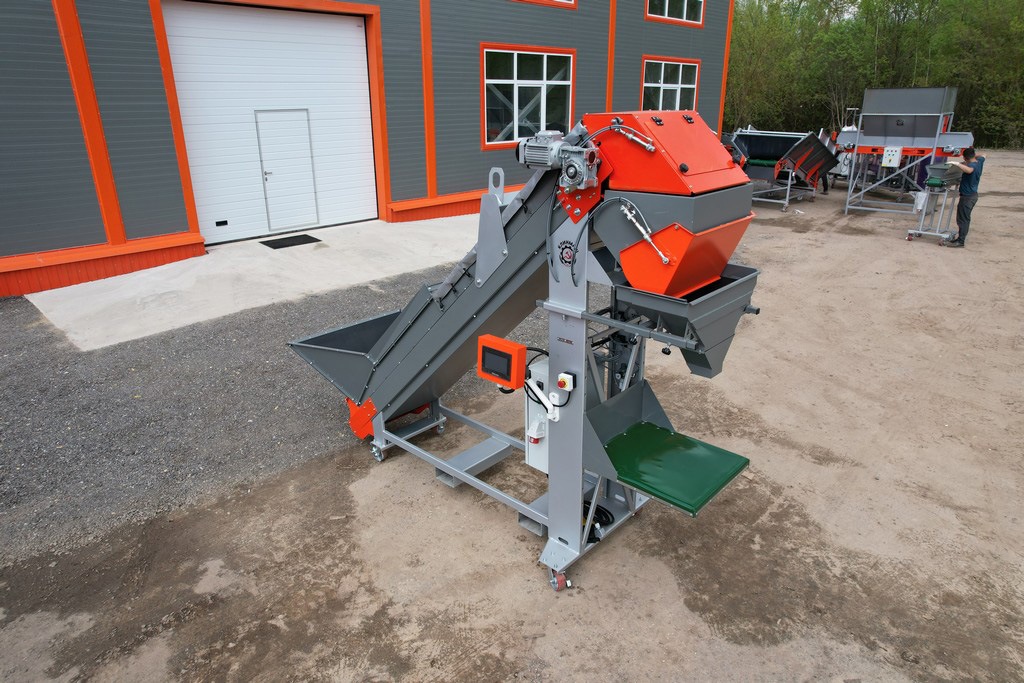

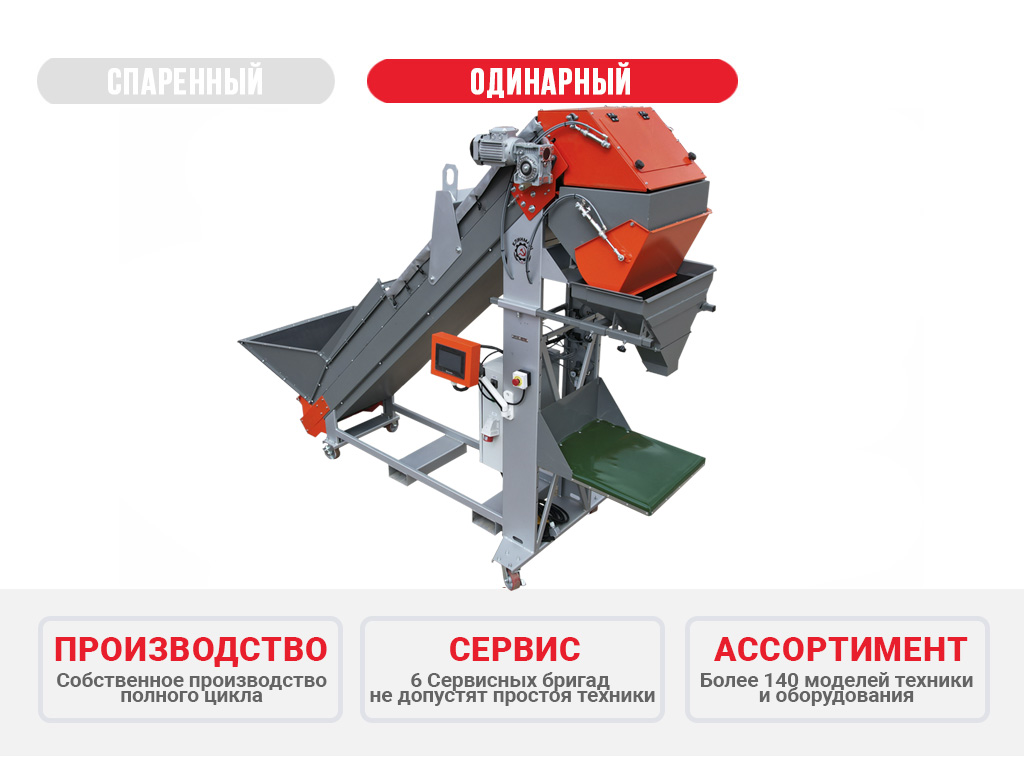

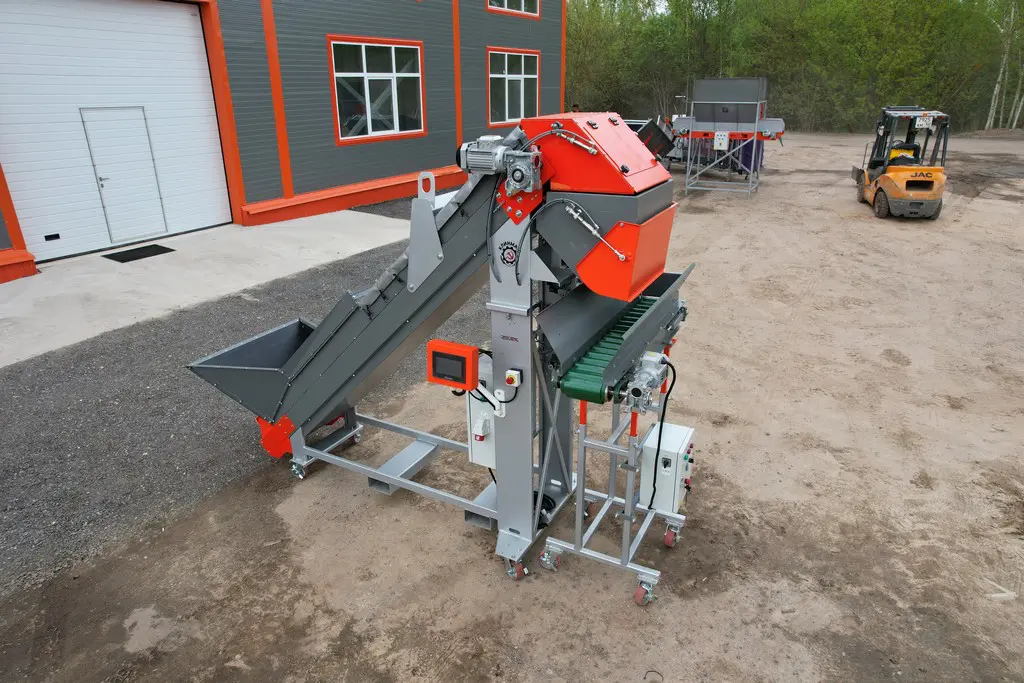

Весовой дозатор ВД-50У

с удлиненным конвейером

Дозатор овощей с удлиненным конвейером используется для точного взвешивания продукта в диапазоне от 1 до 50 кг и загрузки его в машину автоматической или ручной упаковки. При оснащении дозатора дополнительным универсальным устройством может применяться для удобной ручной фасовки в любую мягкую тару.

Принцип работы:

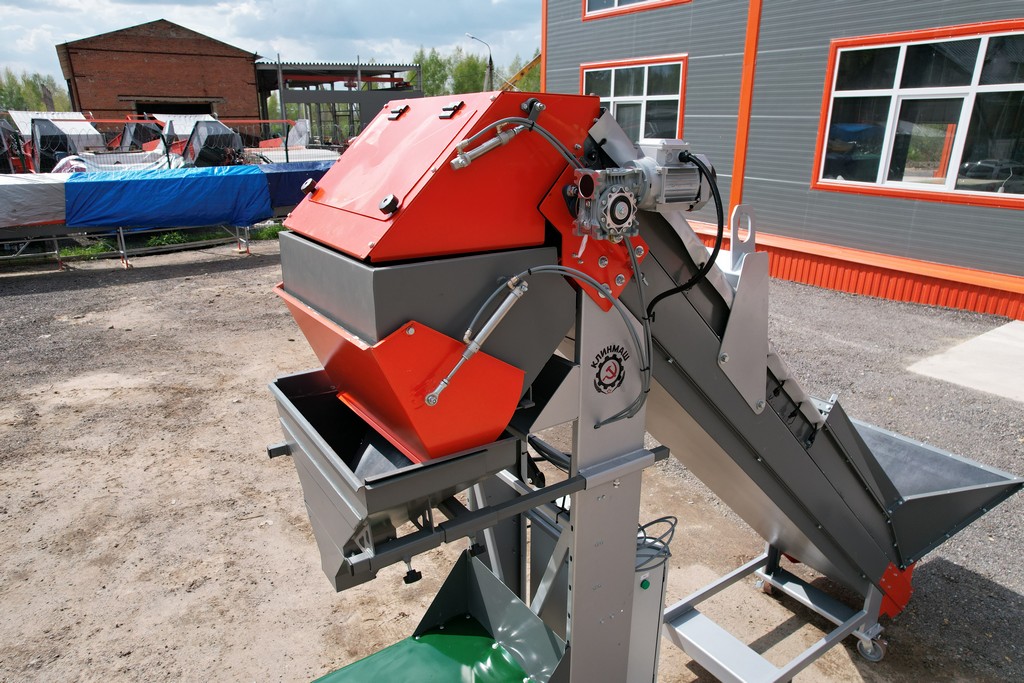

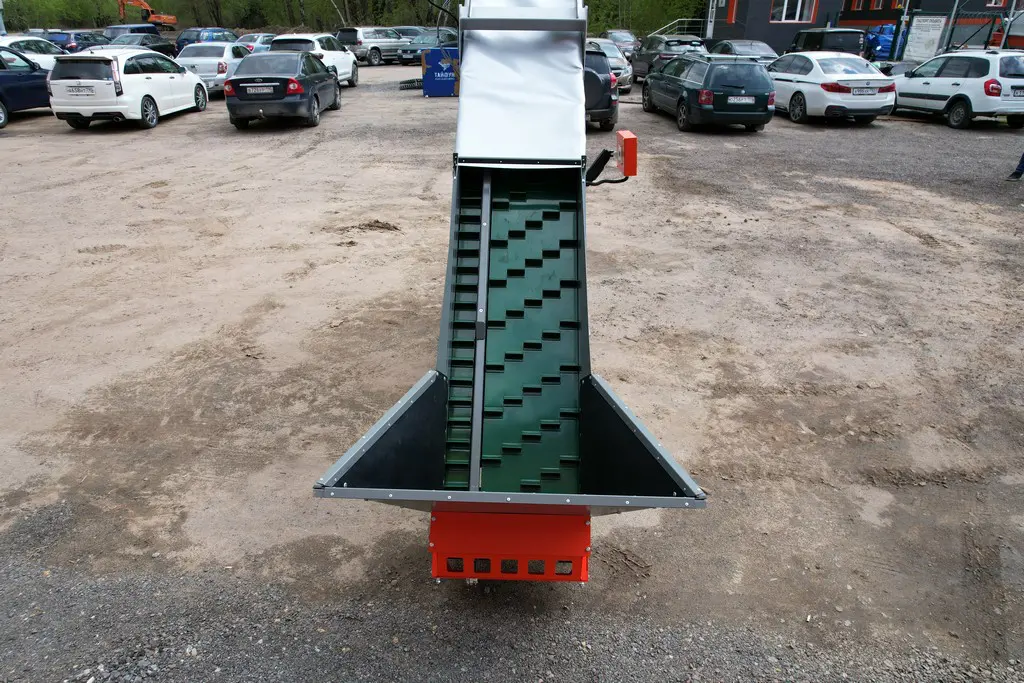

Продукт попадает в обрезиненную горловину и далее по основному загрузочному и малому дозирующему конвейеру движется в бункер-накопитель. Вес продукта контролируется тензодатчиком, а точный алгоритм работы обеспечивает программируемый промышленный контроллер. Открытие крышки бункера-накопителя производится автоматически или педалью пускателем посредством пневматического привода. При использовании дозатора в автоматической линии продукт подается в загрузочную горловину упаковочной машины. В данной модели ВД-50У благодаря удлиненному конвейеру и большей высоте (в отличие от ВД—50) не нужно использовать дополнительную подставку. Низкая высота загрузки позволяет производить заполнение приемной горловины не применяя дополнительных транспортеров.

При ручной фасовке продукт, с помощью специального механизма, подается сразу в мягкую тару.

Опции:

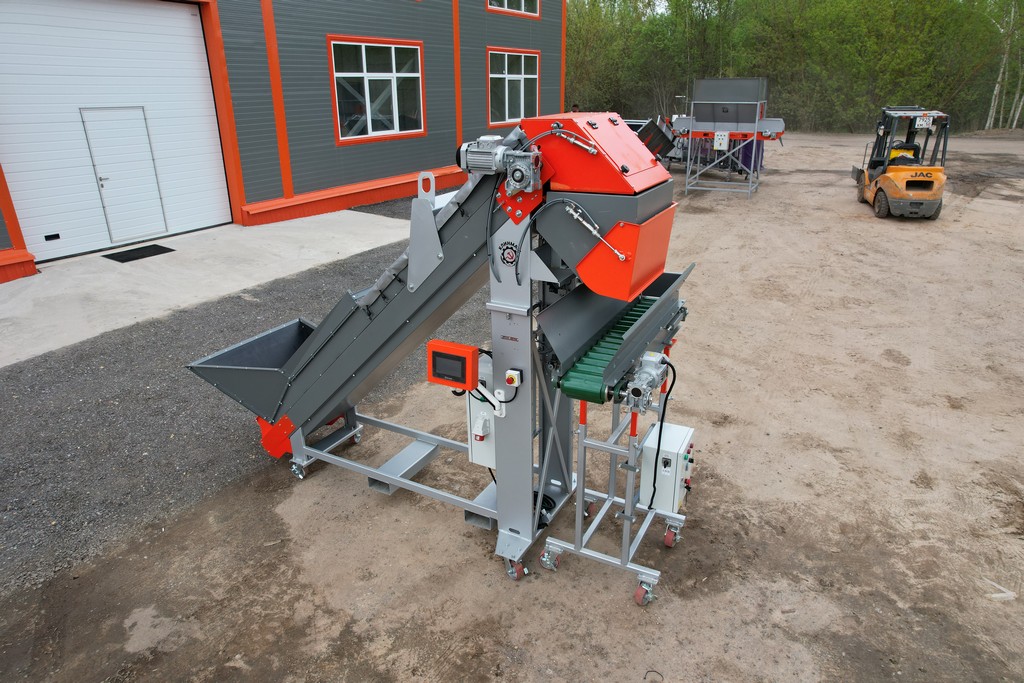

1. Дополнительный подающий транспортер (для равномерной подачи продукта в загрузочную горловину упаковочной машины).

Особенности

Японский программируемый промышленный контроллер OMRON обеспечивает точный алгоритм режимов работы.
Для ручной упаковки применяется ножная педаль-пускатель, при нажатии на которую срабатывает пневмопривод крышки бункера-накопителя.
Данная модель имеет устройство для ручной затарки в мягкую тару.

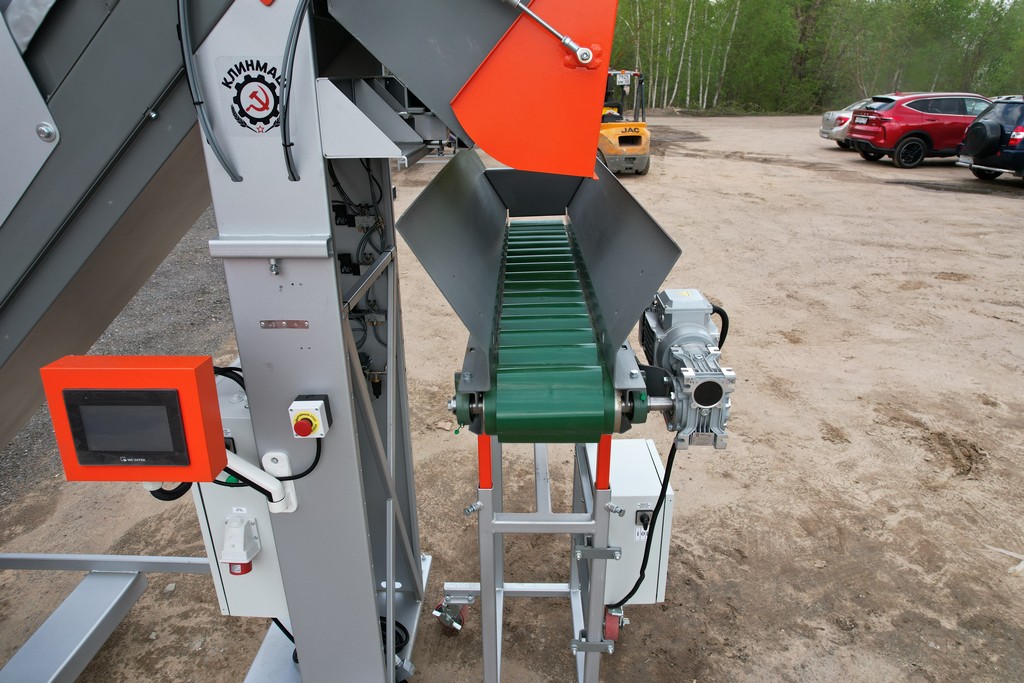

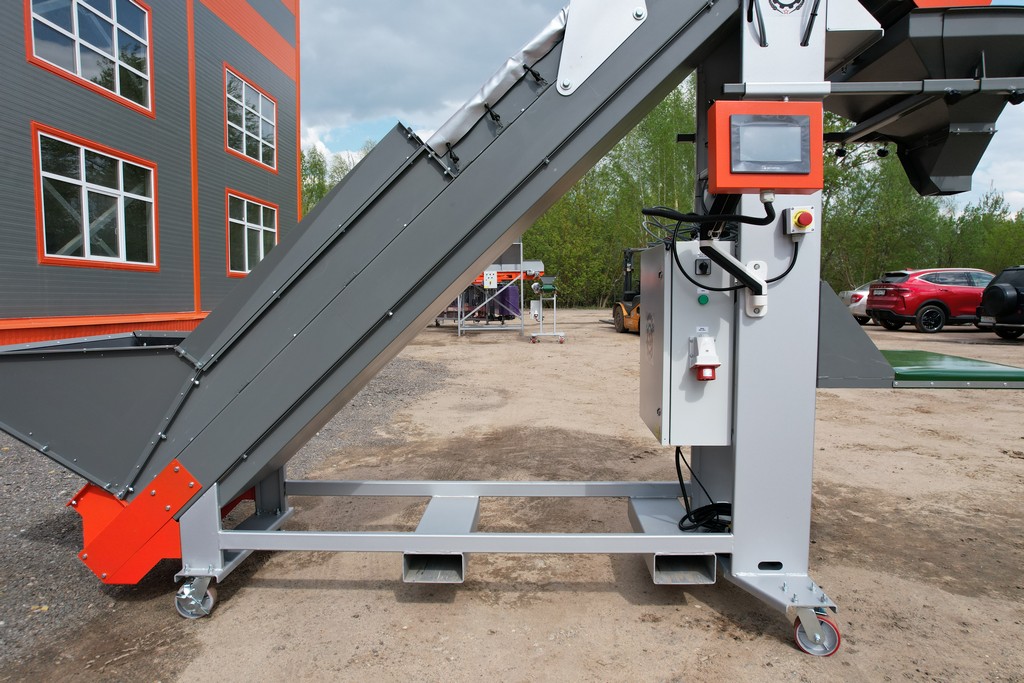

Сенсорный жидкокристаллический японский монитор OMRON позволяет удобно выставлять и менять настройки .
Загрузочный и дозирующий конвейеры обеспечивают точность заданного веса каждой порции продукта с погрешностью до одного клубня.
Лента реверсивного транспортера, на которую выгружается продукт из бункера накопителя, оснащена специальными демпферными подушками для мягкого падения овощей .
Специальные механизмы - Аутригеры, для выставления ровного горизонтального положения в условиях неровного пола.
Мы используем усиленную транспортерную ленту ПВХ европейского производства, загрузочные лопатки которой выдерживают большие нагрузки при интенсивной работе .

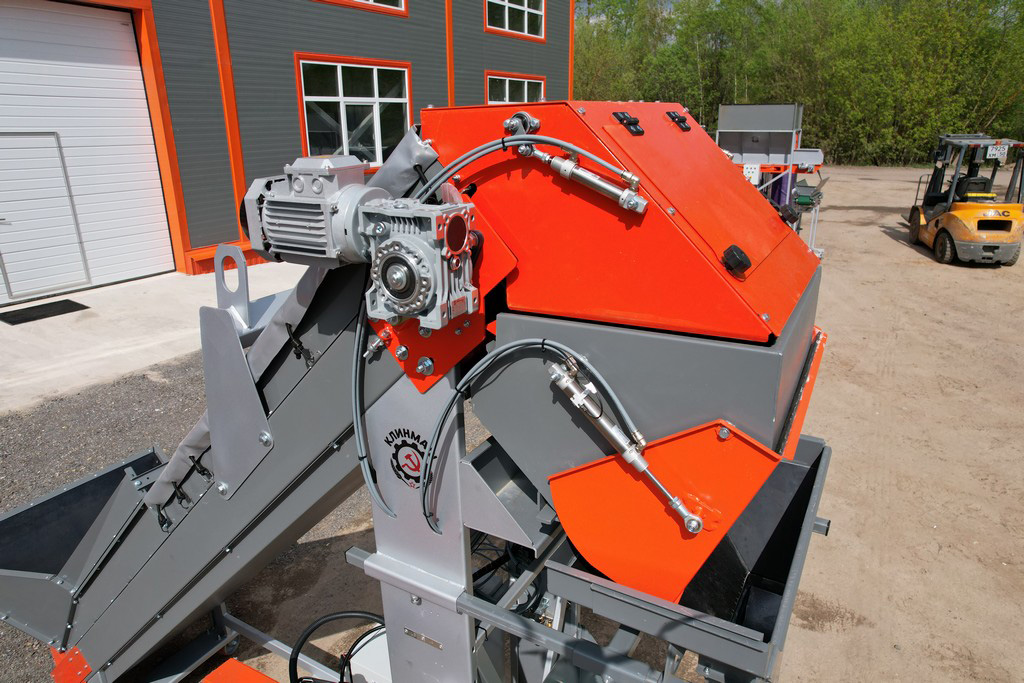

Итальянская пневматическая система CAMOZZI.
Пластинчатые приводные валы транспортеров сварены аргонно - дуговой сваркой и имеют форму «бочки», что значительно повышает их прочность и предотвращает сползание ленты
Специальный механизм натяжки лент транспортеров позволяет производить их замену без снятия приводных валов.
Тензодатчики определяют точный вес каждой порции продукта.

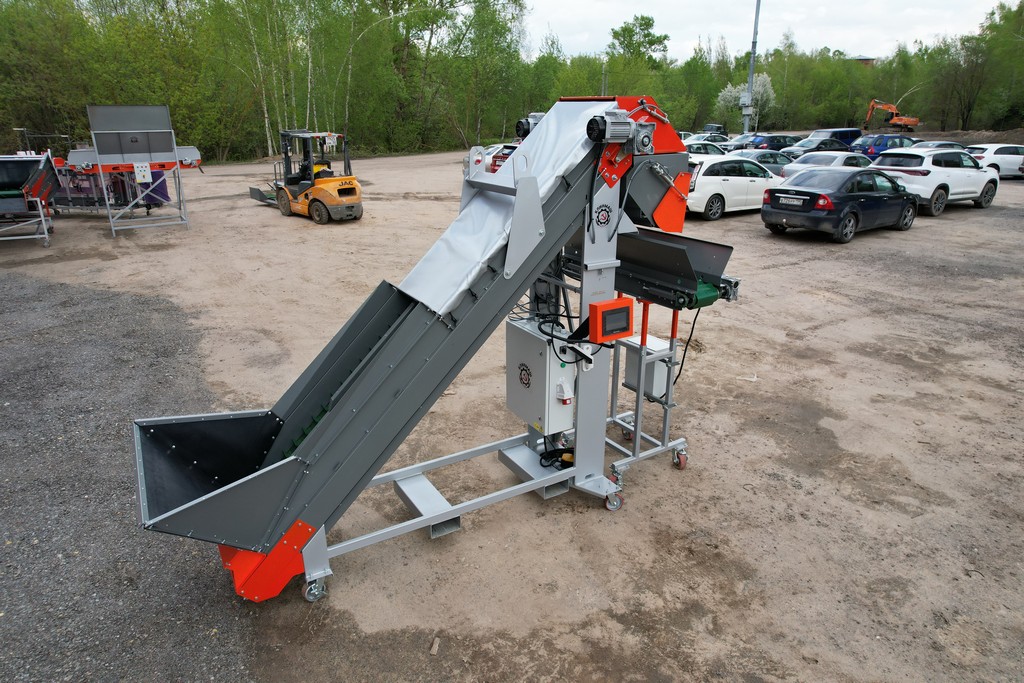

Благодаря удлиненному конвейеру ВД-50У чаще применяется для работы с автоматическими упаковочными машинами в сочетании с возможностью удобной ручной фасовкой .
Полиуретановые колеса с тормозами позволяют удобно перемещать ВД-50У в нужное место.
Шкаф управления оснащен качественной электроавтоматикой Schneider Electric, EATON, ABB, предусмотрено реле контроля фаз и напряжения.
Двухслойное лакокрасочное покрытие LANKWITZER (Германия), в сочетании с пескоструйной обработкой, гарантировано предохраняет от коррозии.
Мы применяем надежные метизные изделия, гроверные и тефлоновые самоконтрящиеся гайки

Видео

Технические характеристики

Производительность, т/ч, до	8* - при стабильной подаче чистого калиброванного продукта
в сетку по 2,5 кг	2*
в сетку по 5 кг	4*
в сетку по 25 кг	8*
Диапазон взвешивания, кг	0,5 - 50
Длина, мм	3430
Ширина, мм	1250
Высота, мм (мин-макс)	2750
Высота загрузки, мм (мин-макс)	920
Высота выгрузки, мм (мин-макс)	1900
Давление сжатого воздуха необходимое для работы, бар	5
Напряжение, В	380/50
Мощность, кВт	2
Масса, кг	420
* - Максимальная производительность возможна при соблюдении всех технических рекомендаций производителя, высокой квалификации персонала и отсутствии внешних отрицательных факторов.

Весовой дозатор ВД-50У может использоваться с автоматическими Машинами упаковки в сетку мешок МУС-25 или УМ-25. Кроме весового дозатора ВД-50У в производственной линии завода вы найдете Весовой дозатор ВД-50 и Сдвоенный весовой дозатор СВД-50У
