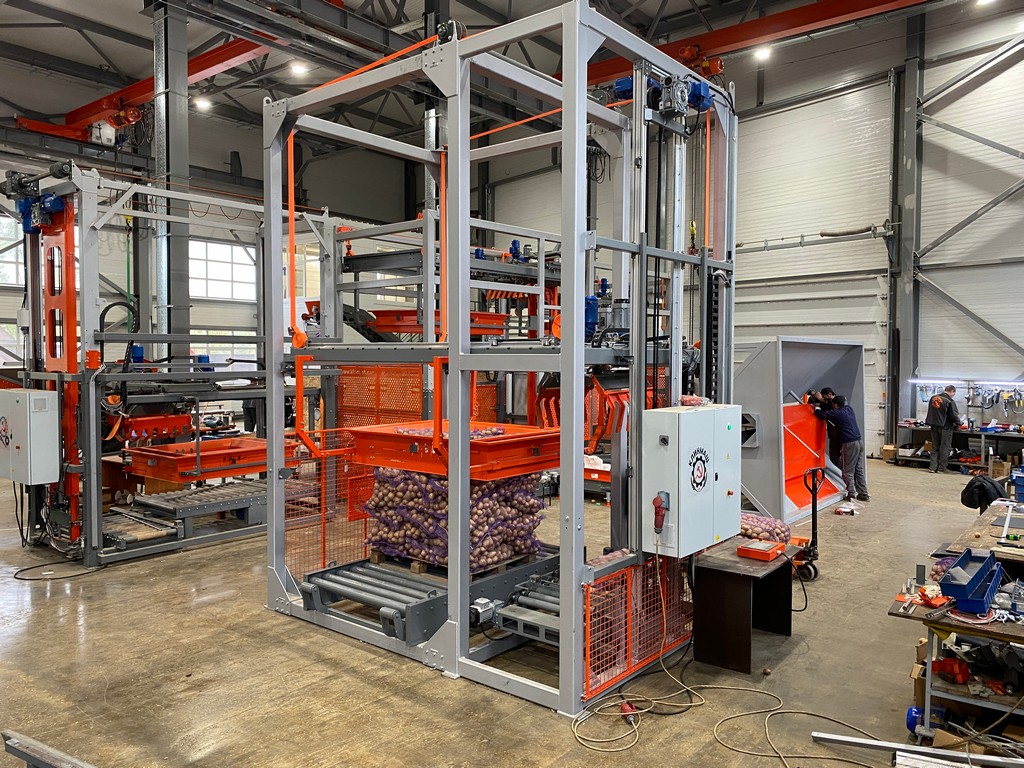

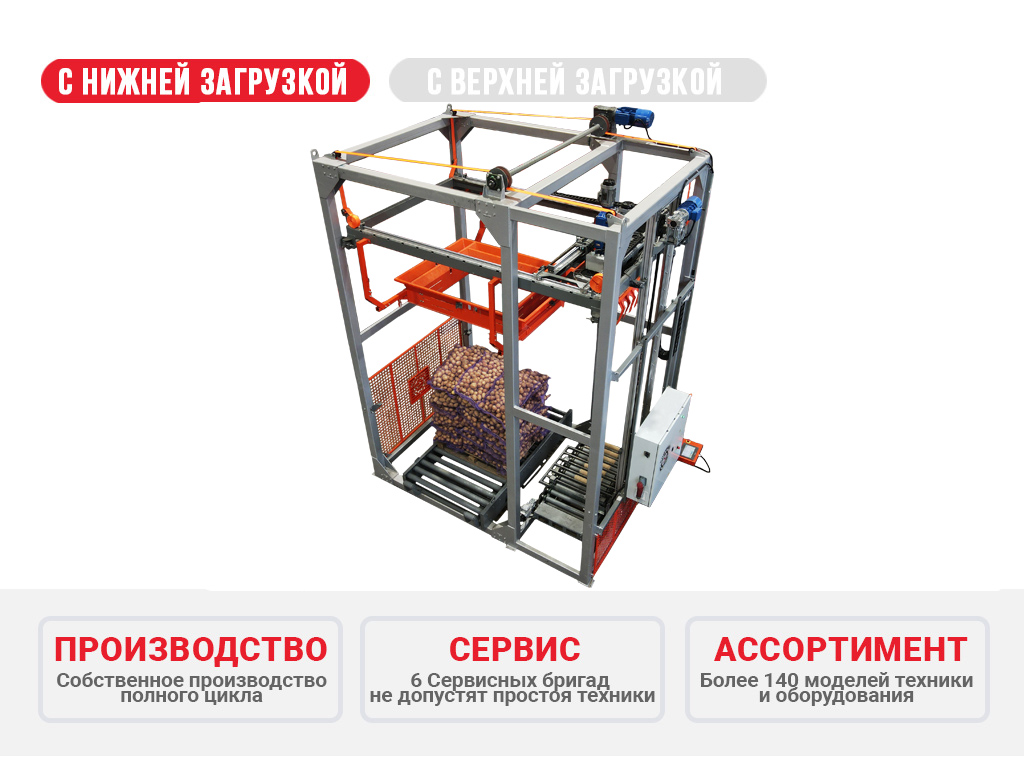

Автоматический укладчик мешков и сеток на паллеты (паллетайзер) ПНЗ-14
с нижней загрузкой
-
Производительность до 14 т/ч*
-
Паллеты 1200х800, 1200х1000, 1200х1600
-
Мешки 10 - 50 кг
-
Масса 3240 кг
ПНЗ-14 – это модернизированная версия паллетоукладчика, которая представляет собой оригинальную конструкцию собственной разработки главного конструктора, а не копию какой-либо европейской машины, а также содержит множество уникальных технических решений и усовершенствований. ПНЗ-14 на данный момент является самым стабильным и высокопроизводительным укладчиком мешков в сегменте паллетайзеров с нижней загрузкой.
Основные конкурентные преимущества:
— Увеличенная производительность до 14 т/час
— Новая конструкция каретки и направляющих значительно повысили точность позиционирования вил
— Вилы и механизм захвата оптимизированы для работы с разным видом продукта (картофель, морковь и т.д.), снижены вероятность провалов и травмирования овощей и упаковочного материала

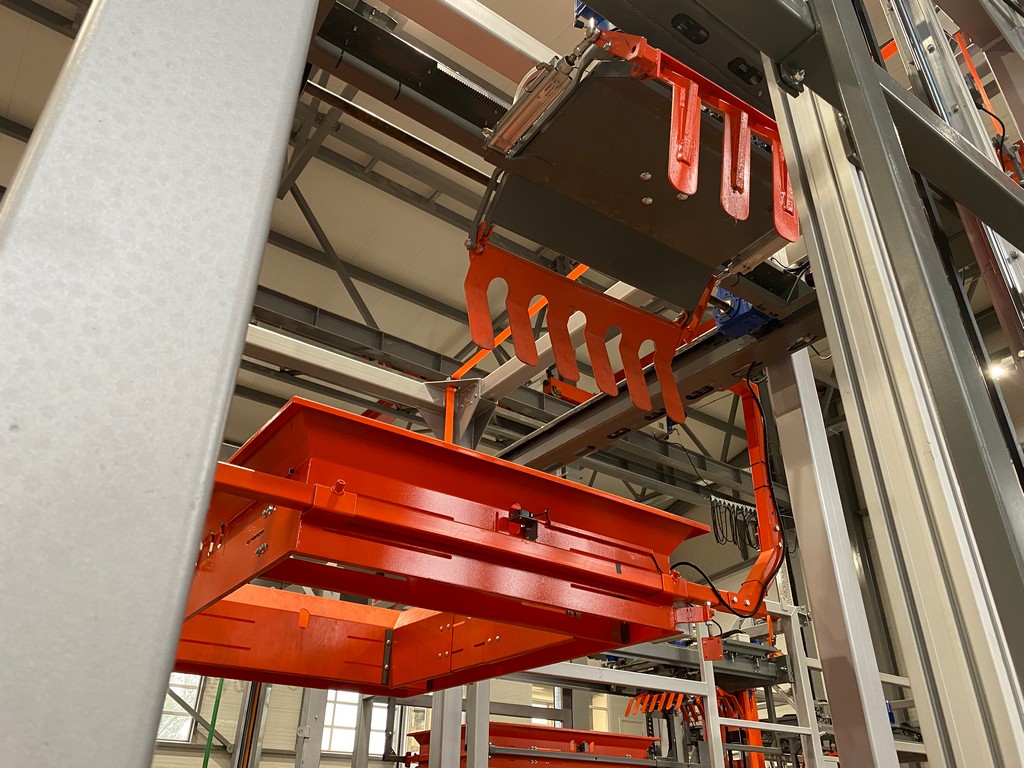

— Новая конструкция механизма захвата с механической синхронизацией исключили неполное открытие/закрытие при колебаниях давления воздуха в системе
— Обновленное программное обеспечение упростило наладку и настройку параметров работы
— Новый конструктив и усиление рамы исключили колебания верхней части машины

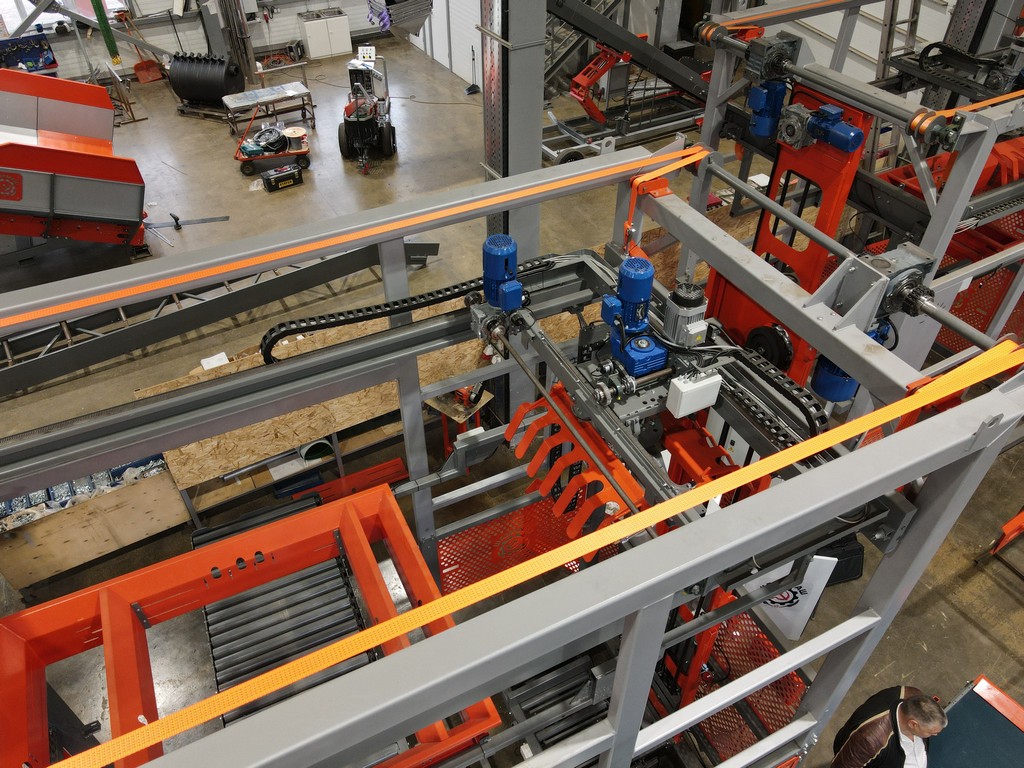

— Применены станочные направляющие с линейными подшипниками, что позволило увеличить скорость и точность перемещения в горизонтальной плоскости, а также снизить силу трение и износ, уменьшить люфты в этих узлах
Принцип работы:

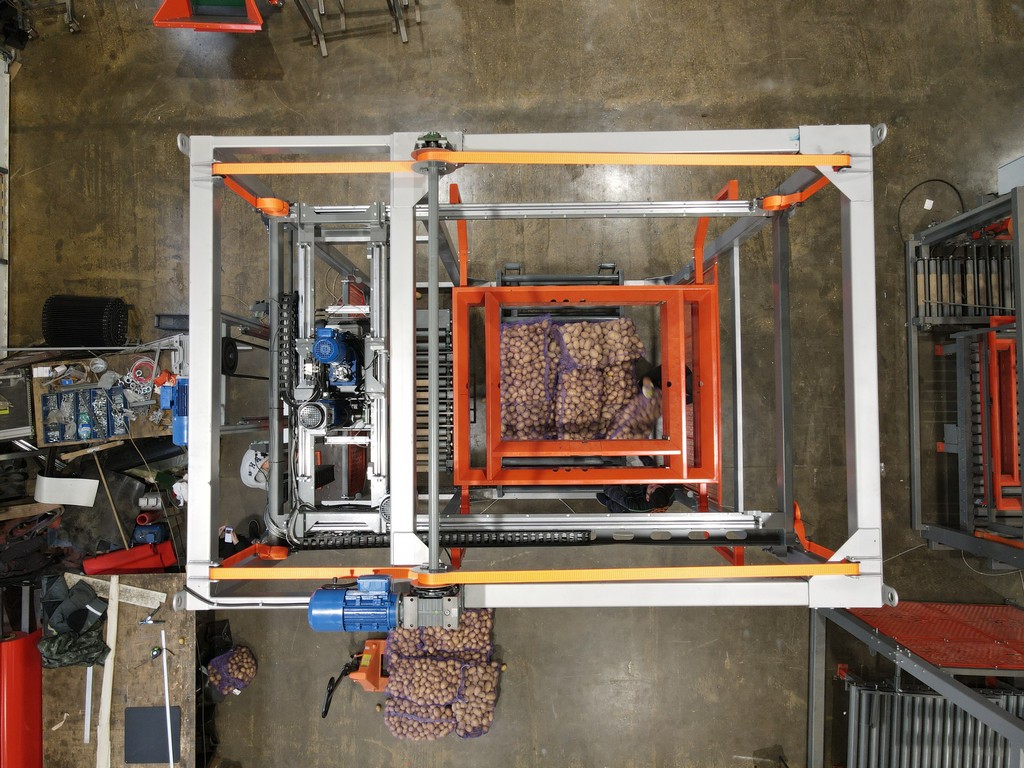

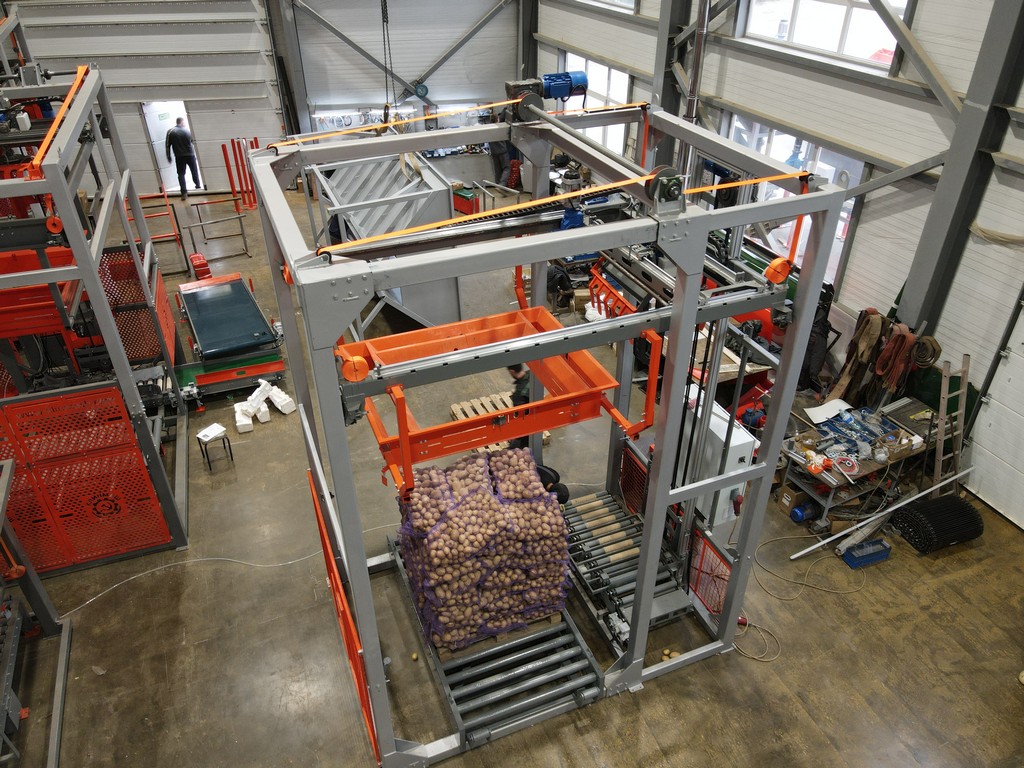

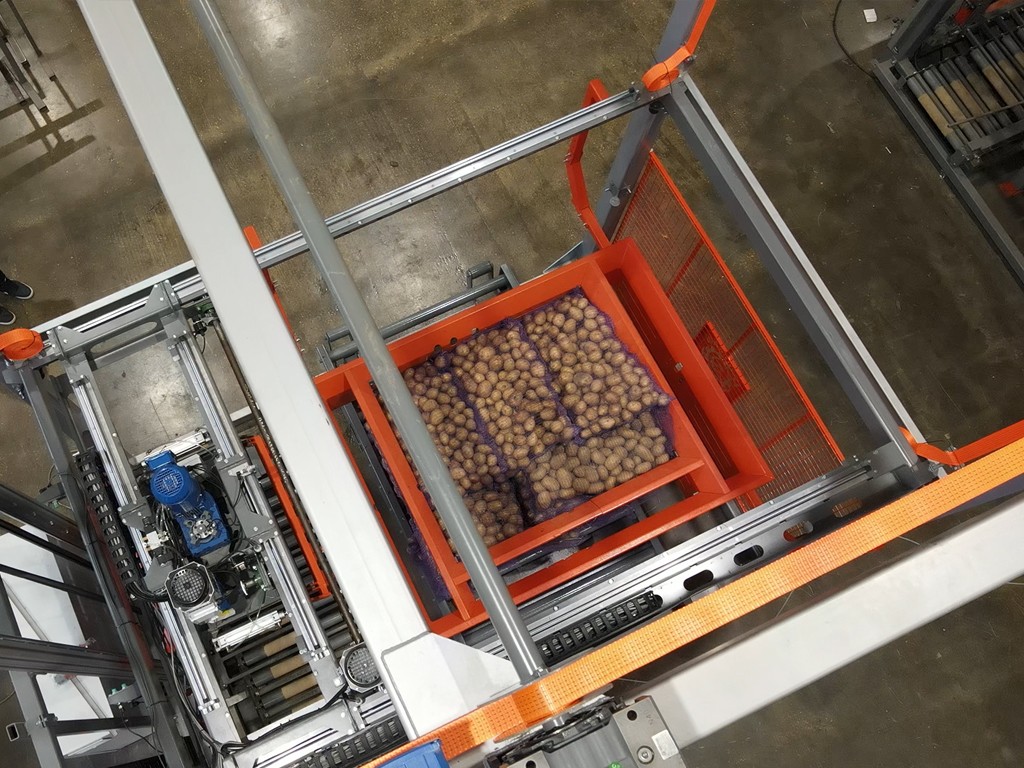

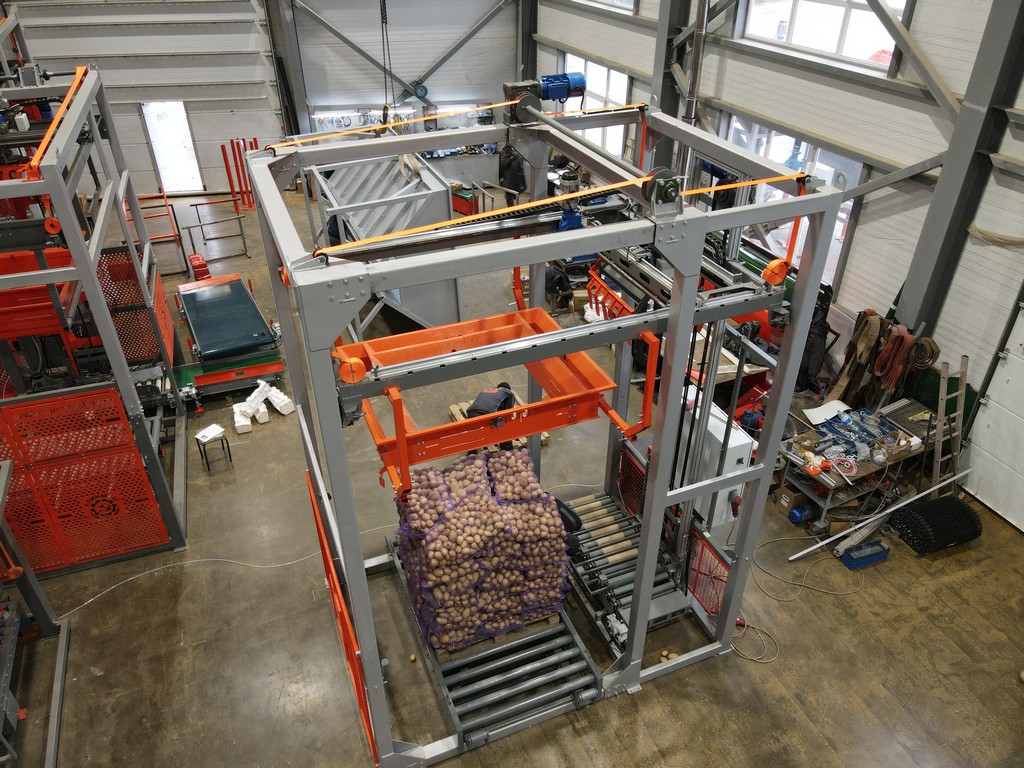

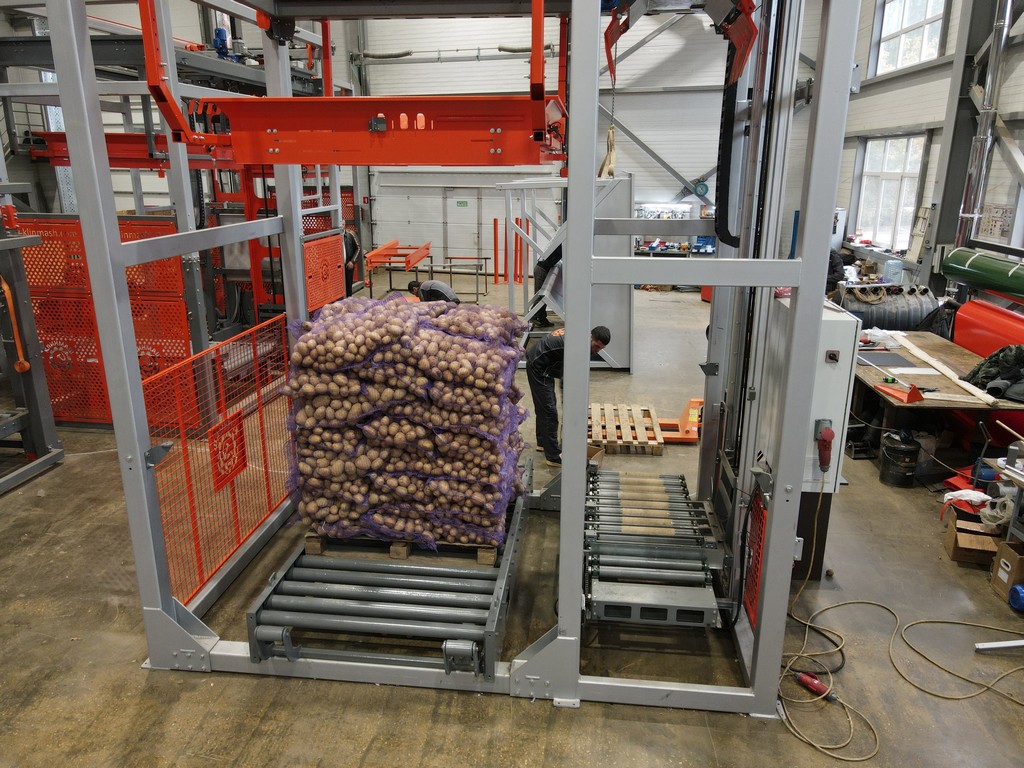

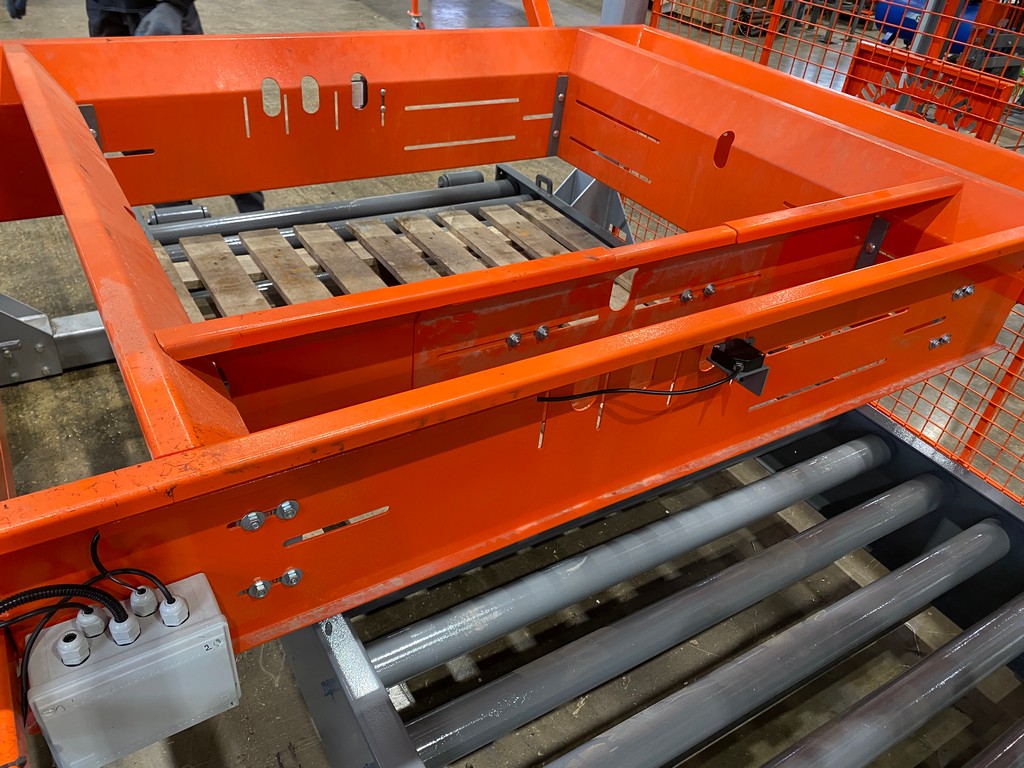

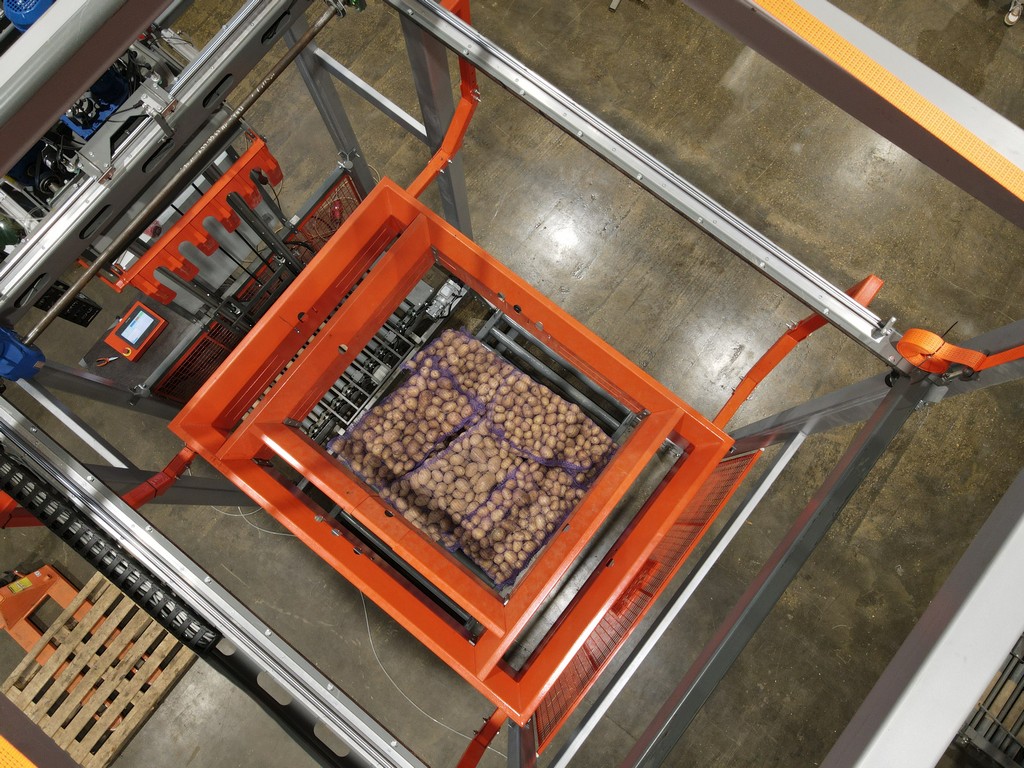

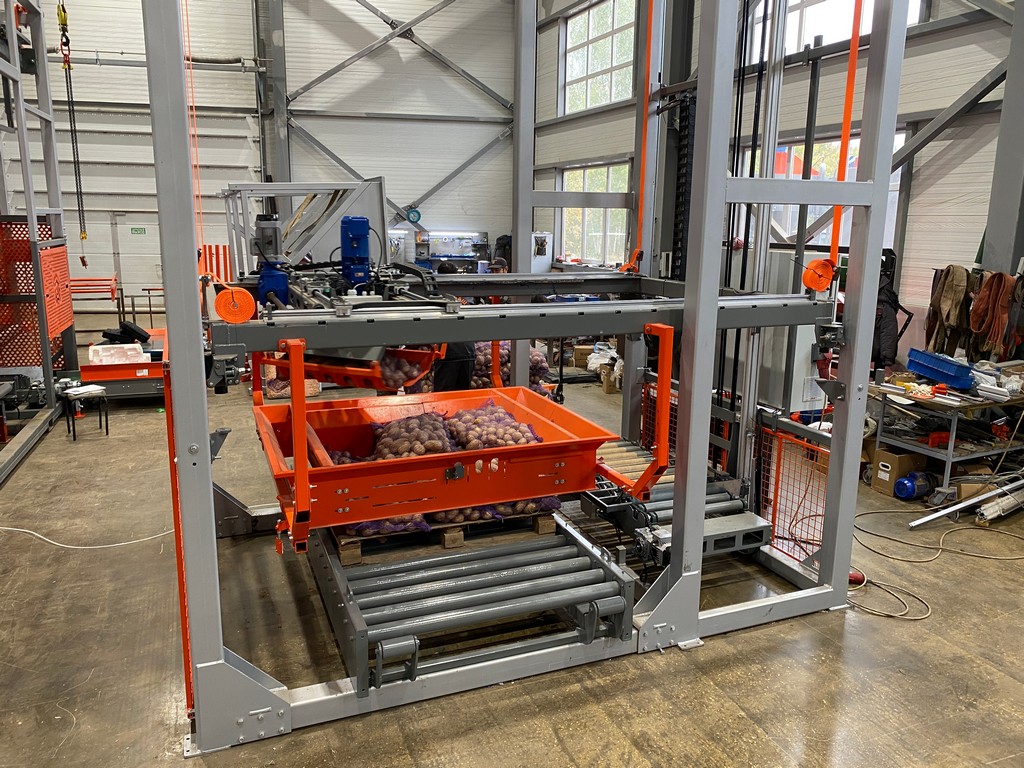

Сетки с продуктом поступают из упаковочной машины на транспортёры позиционирования, которые укладывают их в правильном положении. После чего мешки поступают на разравнивающий роликовый транспортер, в котором встряхивающие ролики распределяют продукт по всей площади сетки. Благодаря этому достигается равномерность укладки каждого ряда на паллете. После этого мешок поднимается подъемными вилами и захватывается механизмом захвата. Механизм захвата, согласно заданной программе, укладывает мешки на паллете, а формирующая рамка не дает каждому ряду выступать за ее габариты. Можно использовать как стандартные схемы укладки, так и запрограммировать свои по индивидуальному заказу.
Опции:
1. Паллетообмотчик

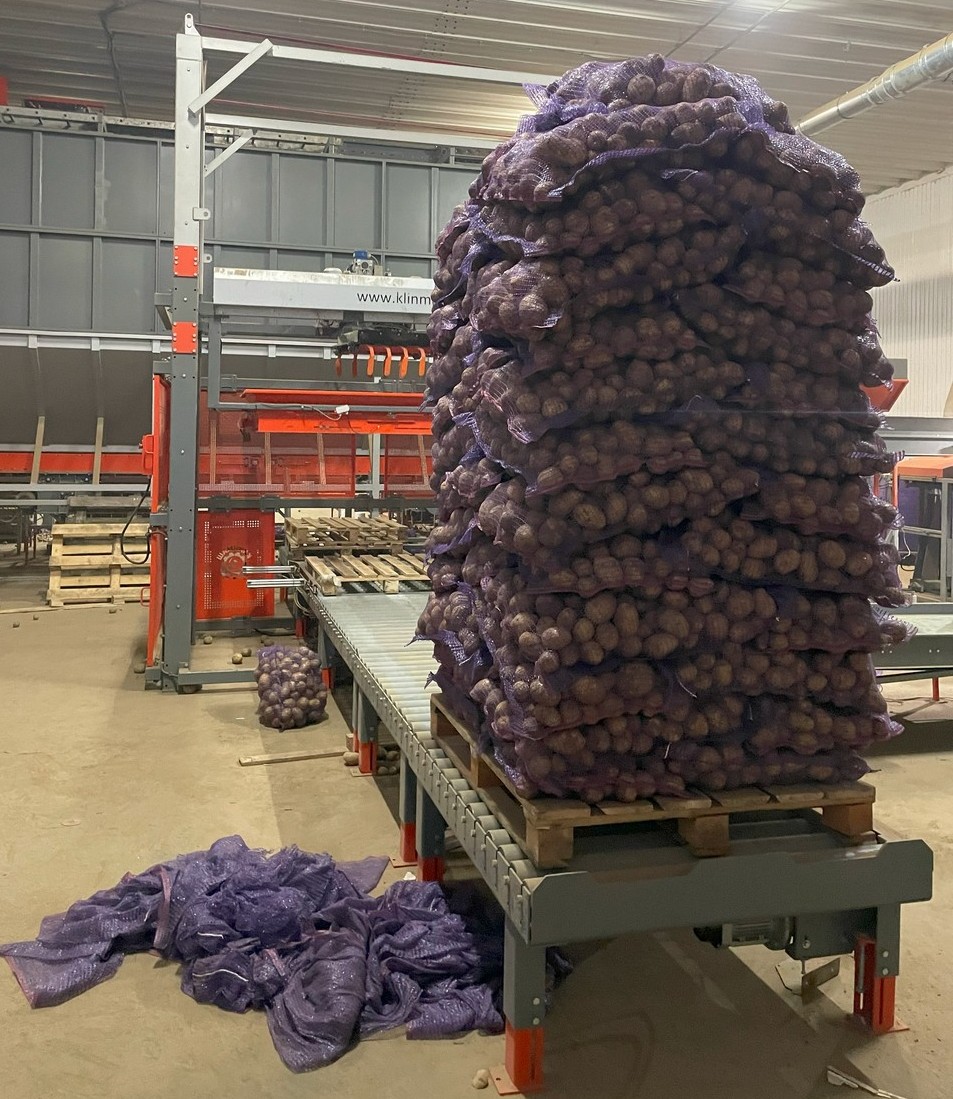

2. Рольганг подачи загруженной паллеты на паллетообмотчик
3. Накопитель заполненных паллет
4. Накопитель пустых паллет
Преимущества

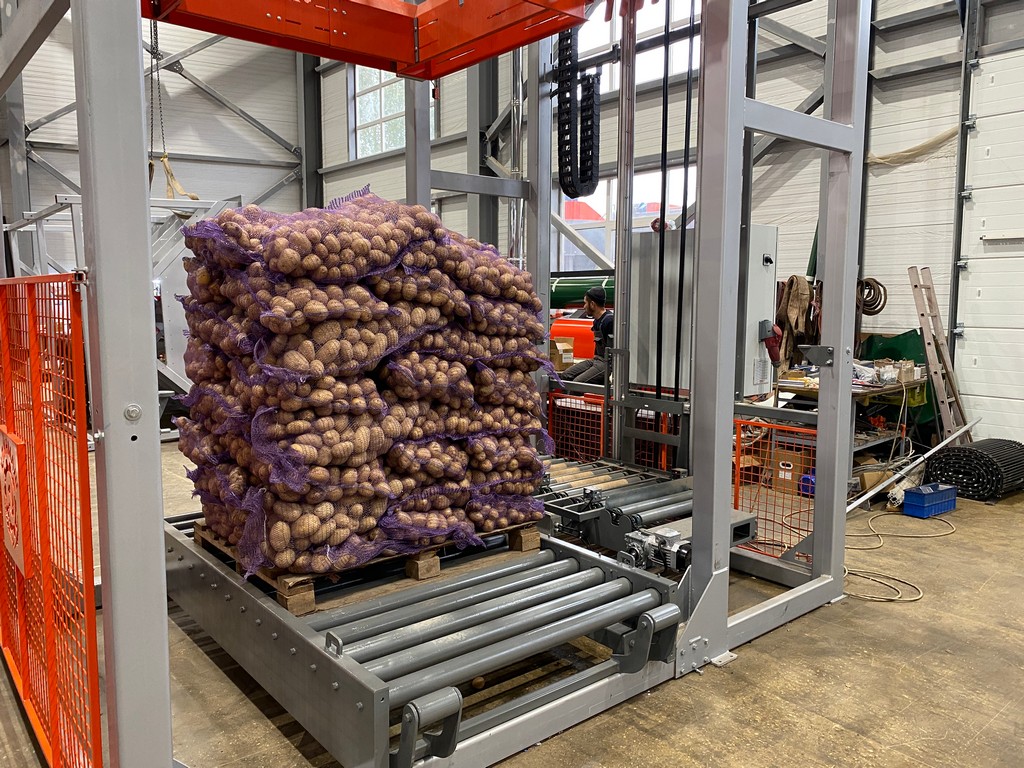

- Паллетайзер позволяет укладывать до 14 рядов сеток на паллете.
- Благодаря размыканию рамы при транспортировке по вертикальной плоскости (вместо горизонтальной в ПНЗ-12) движение основной рамки стало более плавным и получило большее ускорение.
- Используются высокоскоростные мотор-редукторы, оснащённые электромагнитными тормозами, которые позволяют производить четкую и быструю остановку мотор-редукторов без предварительного замедления, что в свою очередь увеличивает скорость перемещения и поворота руки-манипулятора и сокращает время укладки каждого мешка на 1-2 сек.
- Установлены инкрементальные энкодеры, которые считают обороты вала двигателя и обеспечивают скоростное пространственное позиционирование мешков на поддоне.
- Энкодеры горизонтальных осей работают через ремни, а не напрямую от вала через муфты.
- Установка дополнительных механизмов автоматической подачи паллет (из кассеты на 15 паллет) и накопительных рольгангов на 3 паллеты позволяет исключить остановку и простой линии при замене готовой паллеты на пустую, что увеличит производительность до 30%.
- Операционный промышленный контроллер Omron (Япония) синхронизирует режимы работы и технологические операции.
- В шкафу управления применяются надежные электрокомпоненты Scheider Electric, ABB, EATON, предусмотрено реле контроля фаз и напряжения.
- Двухслойное лакокрасочное покрытие LANKWITZER (Германия), в сочетании с пескоструйной обработкой, гарантировано предохраняет от коррозии.
- Пневматика мирового лидера Camozzi (Италия)
- Мы применяем надежные метизные изделия, гроверные шайбы и тефлоновые самоконтрящиеся гайки.
Видео
VK
YouTube
DZEN
RUTUBE VK YouTube DZEN RUTUBEТехнические характеристики
| Условная производительность до, т/ч | 14* |
| Максимальные размеры паллет, мм | 1200х800, 1200х1000, 1200х1600 |
| Масса мешков, кг | 10-50 |
| Длина, мм | 3920 |
| Ширина, мм | 2490 |
| Высота, мм | 4970 |
| Средняя потребляемая мощность, кВт | 6,23 |
| Суммарная установленная мощность, кВт | 8,90 |
| Масса, кг | 3240 |
| * - Заявленная максимальная производительность зависит от состояния контейнера, степени его загрязненности, скорости подачи в мойку, квалификации персонала и отсутствия внешних отрицательных факторов. | |
Часто задаваемые вопросы о паллетайзерах
Стоимость паллетайзера зависит от комплектации и нужных вам опций.
Для того, чтобы узнать стоимость необходимо обратиться по контактным телефонам отдела сбыта или оставить заявку на сайте. Менеджер уточнит необходимые опции оборудования и сообщит стоимость.
Наличие собственного лазерного раскроя, японских и турецких листогибочных прессов, предпокрасочной пескоструйной обработки и собственного гидравлического участка позволяют нам обеспечивать высокое качество, строго соблюдать сроки заказов, не зависеть от смежников и иметь много готовой техники в наличии.
По умолчанию максимальный срок поставки составит не более 60 дней.
Шесть сервисных бригад, без выходных и праздников, находятся в оперативной готовности к выезду. Мы не допустим простоя техники у наших заказчиков.
Паллетайзеры: видео и обзоры
VK YouTube DZEN RUTUBE VK YouTube DZEN RUTUBEСтоимость паллетайзера
Стоимость паллетоукладчика доступна по запросу по контактным номерам отдела сбыта завода.
Способы оплаты: наличный расчет, безналичный расчет, лизинг, банковский перевод и т.д.
Заказать укладчик мешков и сеток на паллеты можно заполнив форму заявки на сайте, либо позвонив по телефонам отдела сбыта.
Рекомендуемое оборудование для паллетайзера
Паллетоукладчик ПНЗ-14 используется в линиях с весовыми дозаторами ВД-50, ВД-50У или СВД-50У. Помимо машины для упаковки в сетку МУС-25 в линейке выпускаемой нашим предприятием продукции вы найдете машину для упаковки в сетку автоматическую УМ-25, машину для ручной упаковки МЗ-2 и мешкозашивочную машину МЗМ-50.
