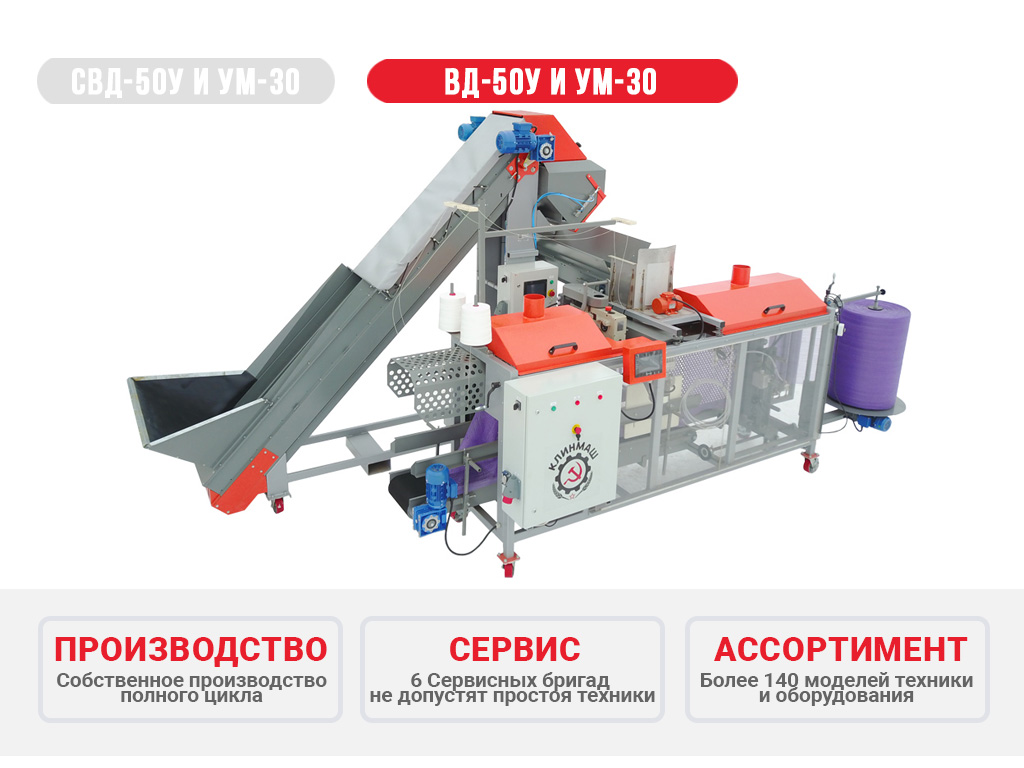

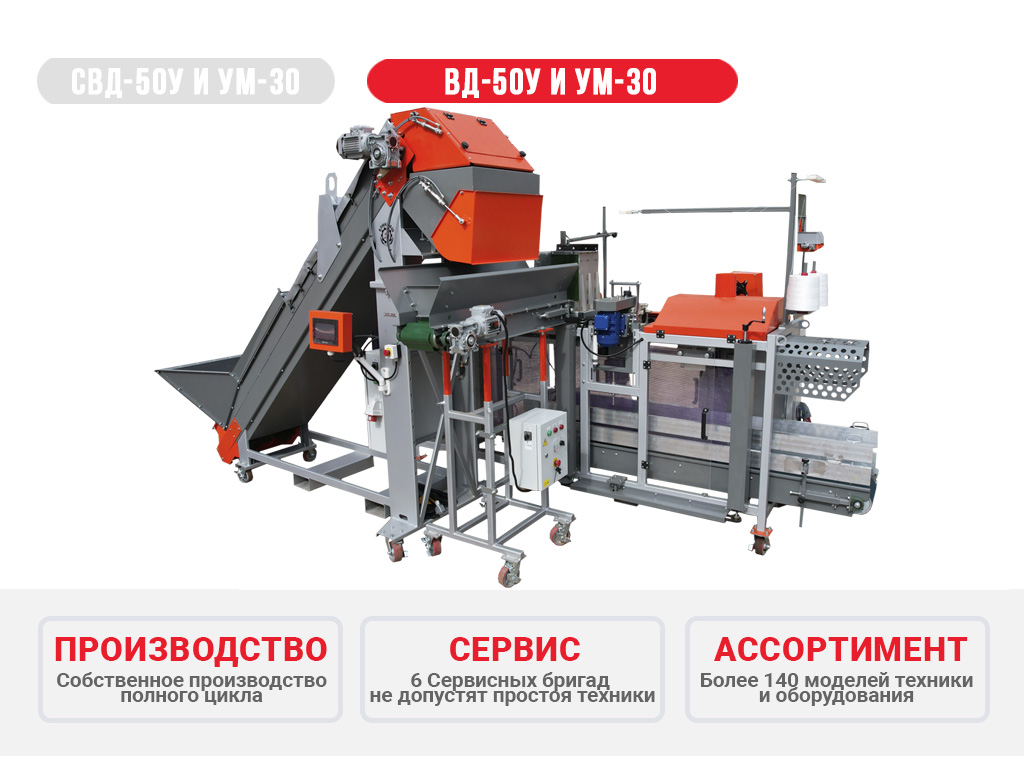

Упаковочный комплекс: весовой дозатор ВД-50У и автоматическая машина упаковки в сетку УМ-30

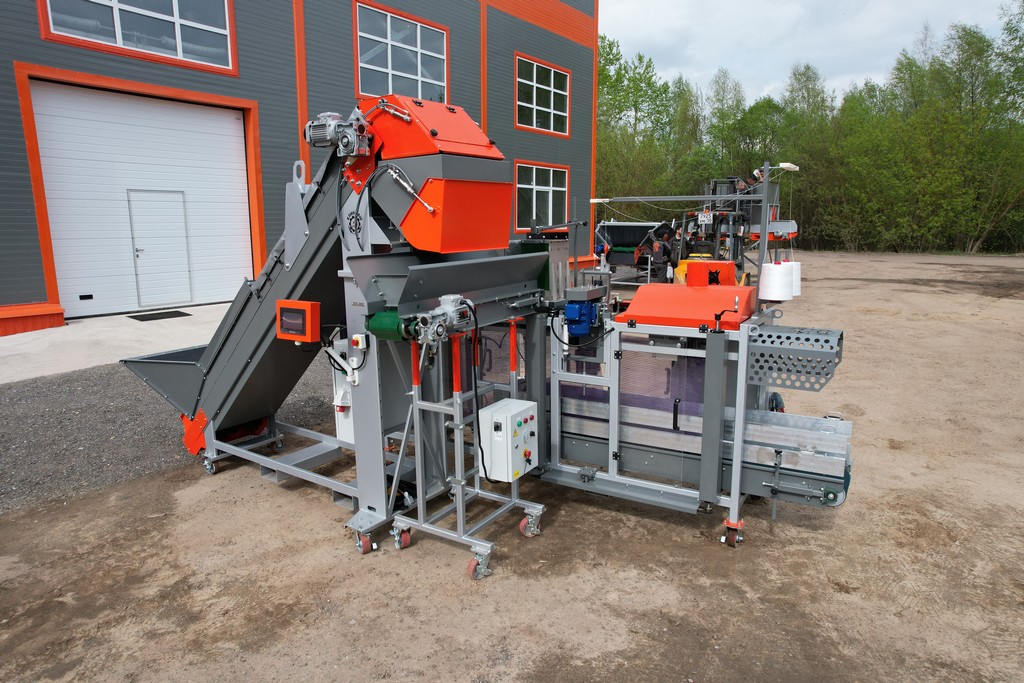

Упаковочный комплекс: весовой дозатор ВД-50У с удлиненными конвейерами и машина упаковки в сетку автоматическая УМ-30 предназначен для точного взвешивания и высокопроизводительной фасовки продукта в сетчатые мешки весом от 2,0 до 25 кг.

Принцип работы:

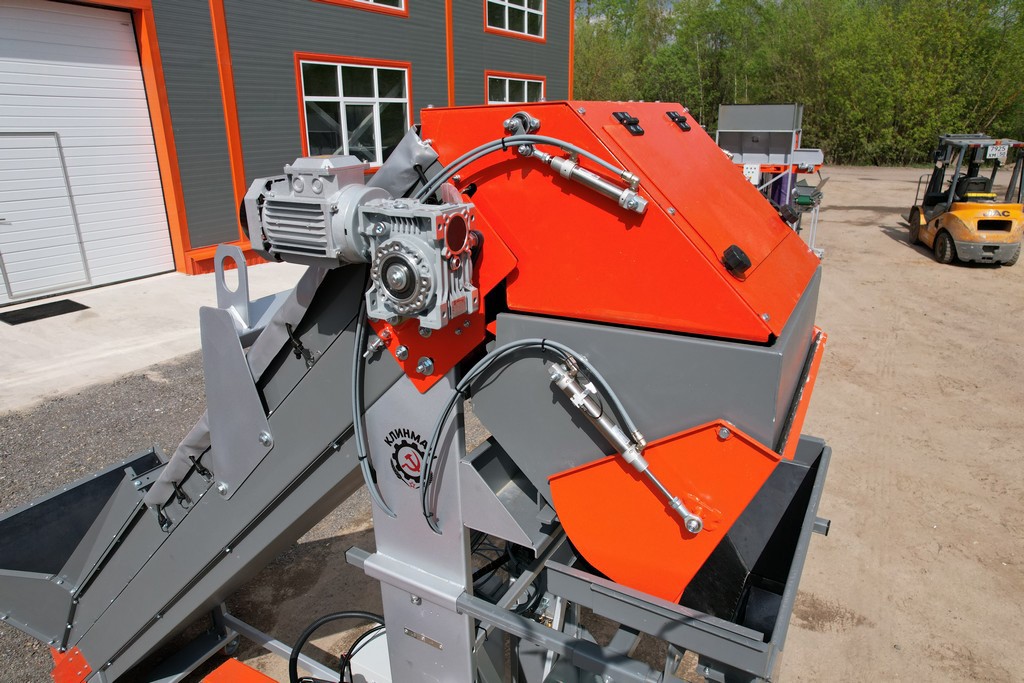

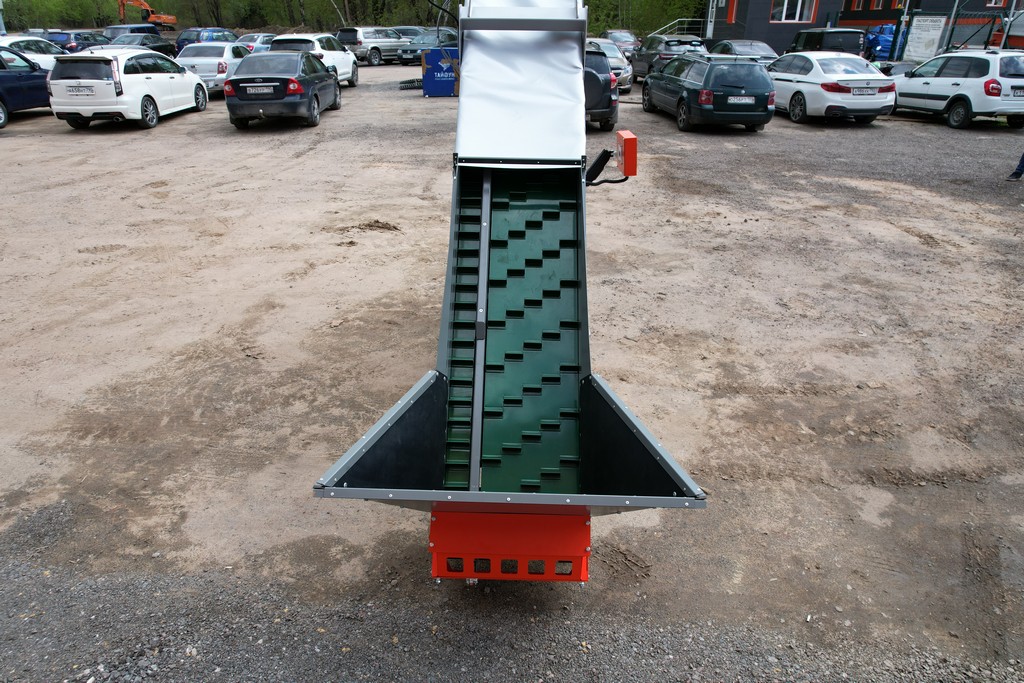

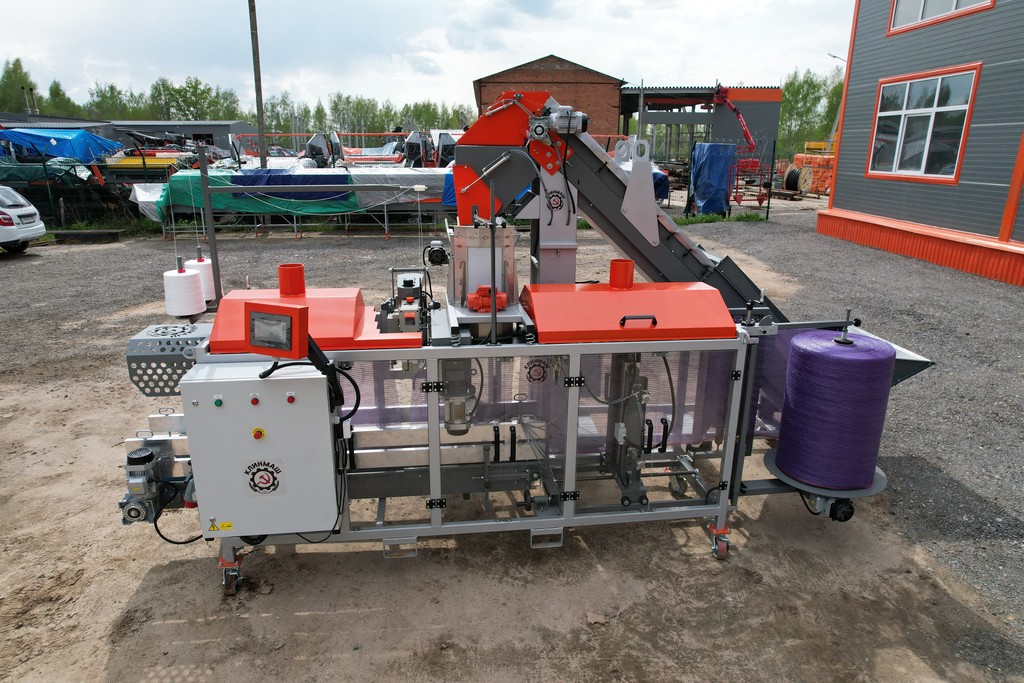

Продукт попадает в обрезиненную горловину весового дозатора и далее по основному загрузочному и малому дозирующему конвейеру движется в бункер-накопитель. Вес продукта контролируется тензодатчиком, а точный алгоритм работы обеспечивает программируемый промышленный контроллер путем манипуляций большим загрузочным и малым дозирующими конвейерами. Открытие крышки бункера-накопителя производится автоматически или педалью пускателем посредством пневматического привода. Взвешенная порция продукта по отводящему конвейеру подается в загрузочную виброгорловину упаковочной машины УМ-30, представляющей из себя конструкцию с держателем рулона сетки, механизмом отрезания, механизмом раскрытия, загрузочной виброгорловиной, высокопроизводительной индустриальной швейной машинкой и нижним транспортером. Рулон сетки разматывается, разрезается на мешки, с одновременной запайкой боковин, и конвейером подается к загрузочной виброгорловине. Там он раскрывается, в него засыпается отмеренная порция продукта. Верхняя часть мешка зашивается, и он с помощью верхнего роликового механизма подается по транспортеру для выгрузки.

Прочие модификации весового и упаковочного оборудования

Преимущества

Программируемый промышленный контроллер OMRON (Япония) обеспечивает точный алгоритм режимов работы.

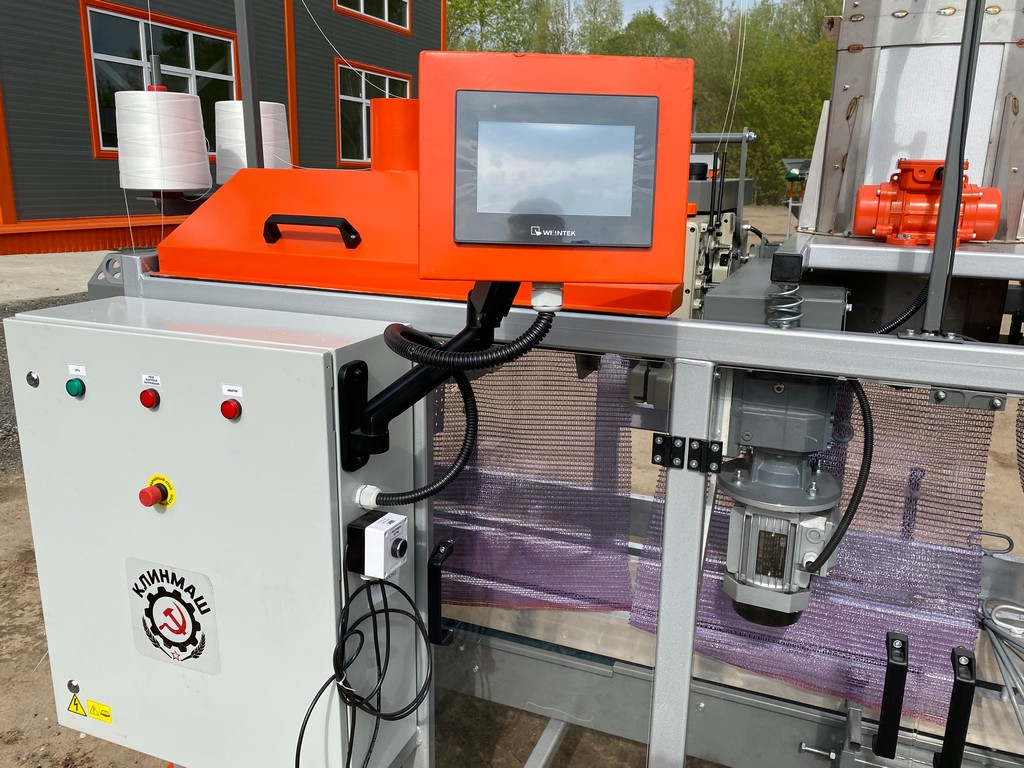

Жидкокристаллический сенсорный монитор OMRON (Япония) позволяет удобно выставлять различные настройки машины. Дисплей УМ-30 выполнен в отдельном блоке на гибкой ручке, что позволяет оператору поворачивать его в любую удобную строну.
Пластинчатые приводные валы транспортеров сварены аргонно-дуговой сваркой и имеют форму «бочки», что значительно повышает их прочность и предотвращает сползание ленты.
Специальный механизм натяжки лент транспортеров позволяет производить их замену без снятия приводных валов.
Применяется усиленная транспортерная лента ПВХ европейского производства, загрузочные лопатки которой выдерживают большие нагрузки при интенсивной работе.
Лента отводящего транспортера, на которую выгружается продукт из бункера накопителя, оснащена специальными демпферными подушками для мягкого падения овощей.
Специальные механизмы - Аутригеры, для выставления ровного горизонтального положения в условиях неровного пола.

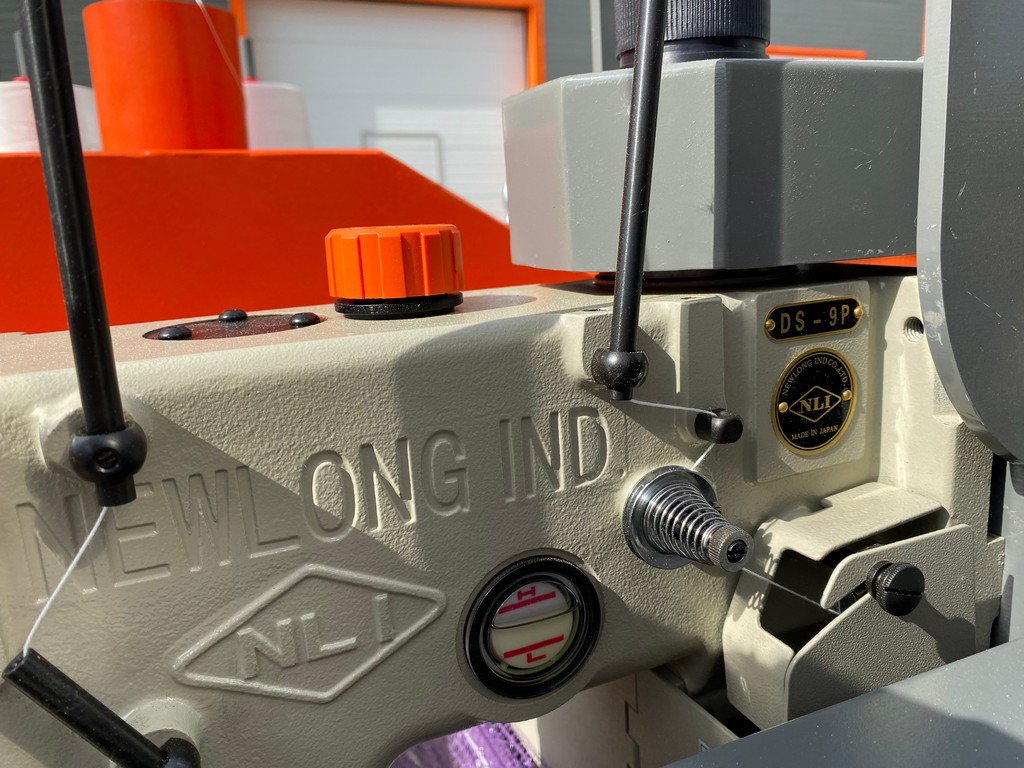

Двухниточная промышленная высокопроизводительная швейная машинка NEW LONG(Япония) надежна и долговечна.
Приемная горловина оборудована вибродвигателем, что исключает застревание овощей при загрузке.
Отрезной ТЭН работает по направлению снизу-вверх, что предотвращает сползание сетки-мешка с роликов и исключает излишний нагрев верхних подшипников, негативно влияющий на их срок службы.
Для размотки рулона сетки применяется более дорогой и надежный редуктор, что исключает его поломку в случаях резких рывков сетчатого полотна (например, если оператор забыл сделать свободную петлю после установки рулона с сеткой).
Обрезиненный приводной вал конвейера сварен аргонно - дуговой сваркой, что обеспечивает его повышенную прочность и сцепление с лентой.
Автоматический натяжитель приводных цепей УМ-30.
Защитные кожухи для предотвращения ожогов оператора от отрезного ТЭНа.
Используются линейные подшипники в качестве направляющих.
Шкаф управления оснащен качественной электроавтоматикой Schneider Electric, EATON, ABB, предусмотрено реле контроля фаз и напряжения.
Загрузочный и дозирующий конвейеры обеспечивают точность заданного веса каждой порции продукта с погрешностью до одного клубня.
Дополнительные демпферы падения продукта в сетку-мешок из загрузочной горловины.

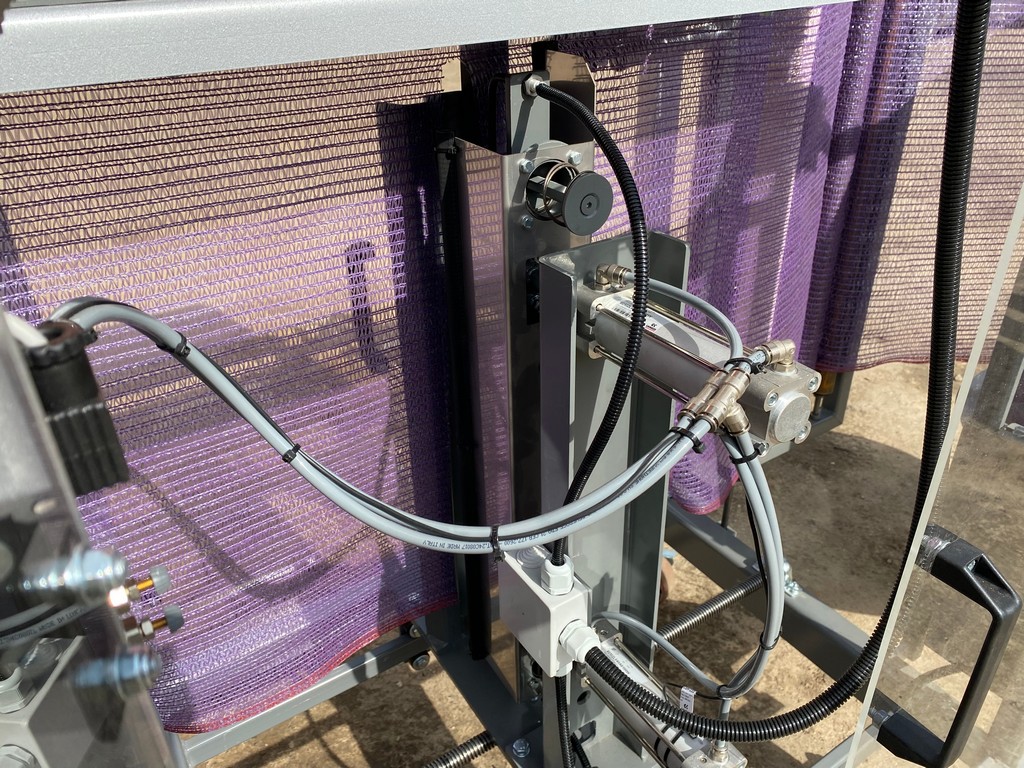

Итальянская пневматическая система CAMOZZI.
Тензодатчики определяют точный вес каждой порции продукта.
Полиуретановые колеса с тормозами позволяют удобно перемещать комплекс в нужное место.
Двухслойное лакокрасочное покрытие LANKWITZER (Германия), в сочетании с пескоструйной обработкой, гарантировано предохраняет от коррозии.
Мы применяем надежные метизные изделия, гроверные и тефлоновые самоконтрящиеся гайки.

Видео

YouTube

DZEN

RUTUBE

YouTube

DZEN

RUTUBE

Технические характеристики

Наименование	ВД-50У+УМ-25
Производительность при стабильной подаче калиброванного продукта, т/ч до
в сетку по 25 кг - 360 доз/ч	9,0*
в сетку по 10 кг - 420 доз/ч	4,2*
в сетку по 2,5 кг - 480 доз/ч	1,2*
Длина, мм	5100
Ширина, мм	2500
Высота, мм	2750
Высота загрузки, мм	920
Высота выгрузки, мм	670
Тип швейной машинки	2-х ниточная
Марка швейной машинки	NEW LONG (Япония)
Давление сжатого воздуха необходимое для работы, бар	5
Напряжение, В	380/50
Мощность, кВт	6,0
Масса, кг	1310
* - Условная производительность возможна при соблюдении всех технических рекомендаций производителя, высокой квалификации персонала и отсутствии внешних отрицательных факторов.

Часто задаваемые вопросы об упаковочных комплексах

Сколько стоит упаковочный комплекс?

Стоимость упаковочного комплекса зависит от комплектации и нужных вам опций.

Для того, чтобы узнать стоимость необходимо обратиться по контактным телефонам отдела сбыта или оставить заявку на сайте. Менеджер уточнит необходимые опции оборудования и сообщит стоимость.

Какой срок поставки упаковочного комплекса?

Наличие собственного лазерного раскроя, японских и турецких листогибочных прессов, предпокрасочной пескоструйной обработки и собственного гидравлического участка позволяют нам обеспечивать высокое качество, строго соблюдать сроки заказов, не зависеть от смежников и иметь много готовой техники в наличии.

По умолчанию максимальный срок поставки составит не более 60 дней.

Есть ли у вас выездной сервис?

Шесть сервисных бригад, без выходных и праздников, находятся в оперативной готовности к выезду. Мы не допустим простоя техники у наших заказчиков.

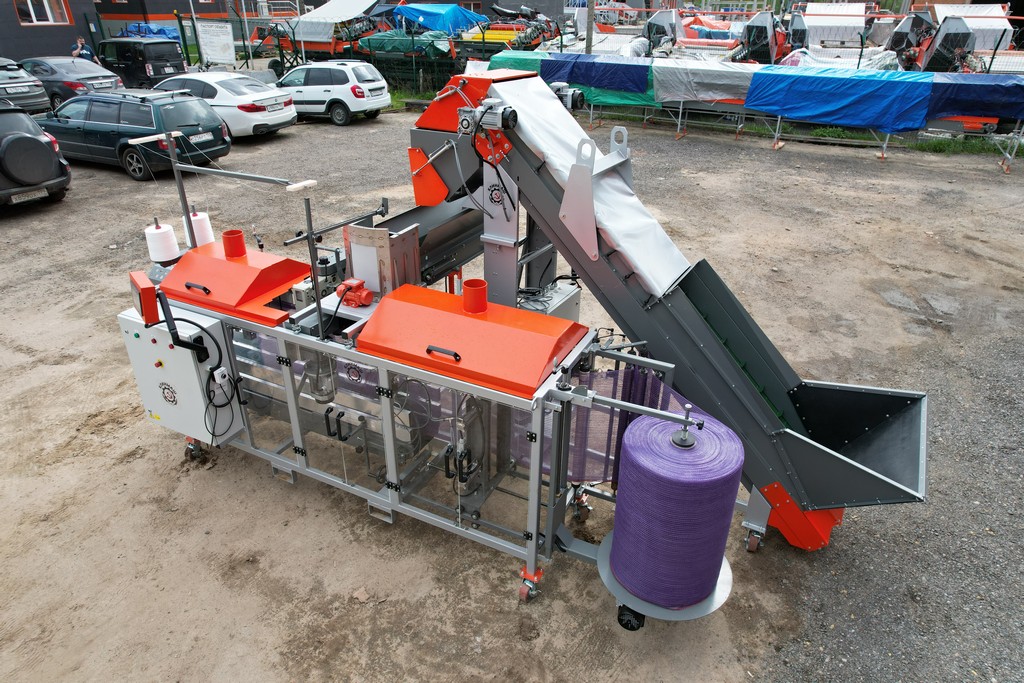

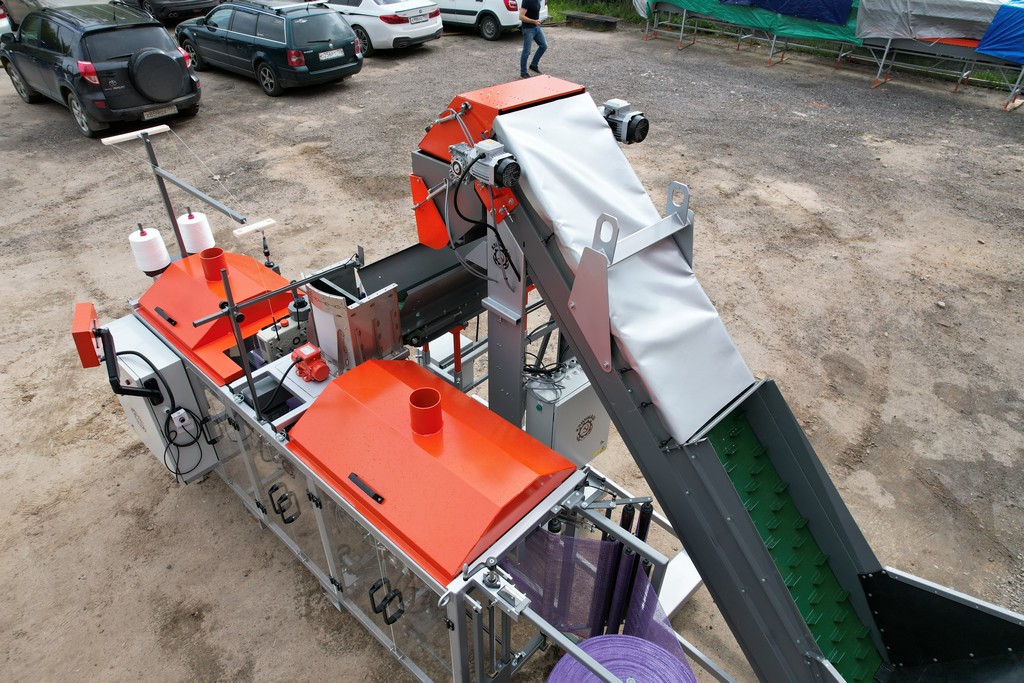

Упаковочные комплексы Клинмаш: Фотогалерея

Упаковочные комплексы Клинмаш: видео и обзоры

YouTube

DZEN

RUTUBE

YouTube

DZEN

RUTUBE

Стоимость упаковочного комплекса: весовой дозатор ВД-50У и автоматическая машина упаковки в сетку УМ-30

Стоимость упаковочного комплекса:
весовой дозатор ВД-50У и автоматическая машина упаковки в сетку УМ-30 доступна по запросу по контактным номерам отдела сбыта завода.

Способы оплаты: наличный расчет, безналичный расчет, лизинг, банковский перевод и т.д.

Заказать упаковочный комплекс:
весовой дозатор ВД-50У и автоматическая машина упаковки в сетку УМ-25 можно заполнив форму заявки на сайте, либо позвонив по телефонам отдела сбыта.

Рекомендуемое оборудование для упаковочного комплекса: весовой дозатор ВД-50У и автоматическая машина упаковки в сетку УМ-30

Упаковочный комплекс может поставляться с весовыми дозаторами ВД-50У или СВД-50У. Помимо упаковочного комплекса в линейке выпускаемой нашим предприятием продукции вы найдете машину для ручной упаковки МЗ-2 , мешкозашивочную машину МЗМ-50 и автоматическую машину упаковки в сетку МУС-25.
