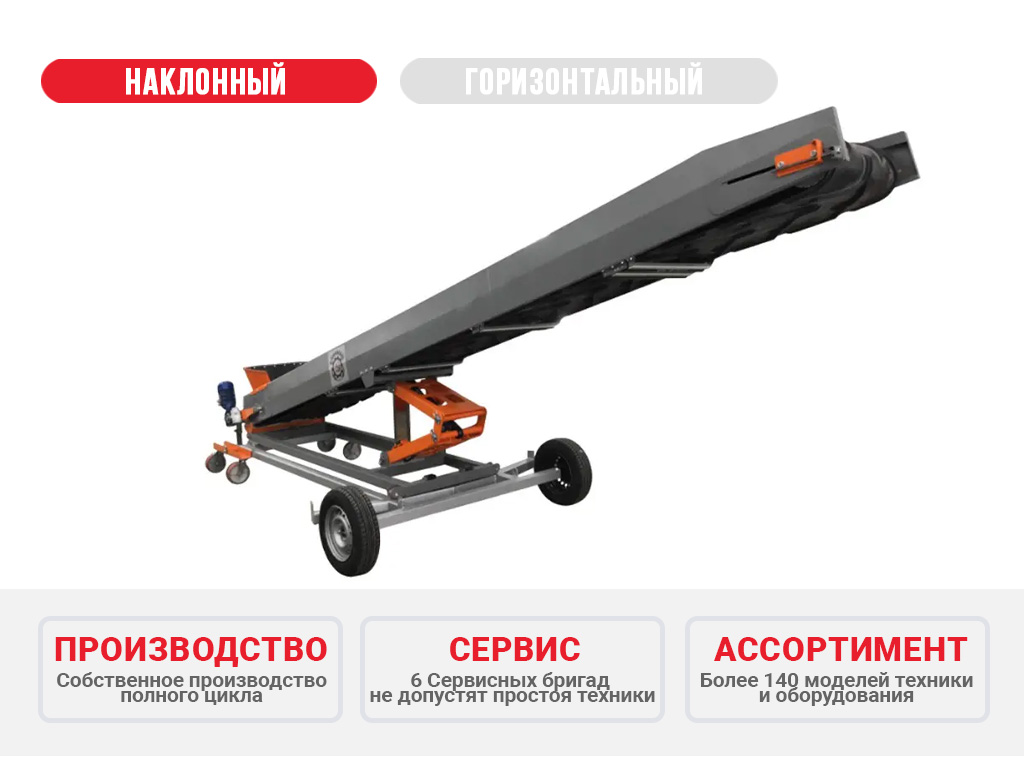

Наклонный конвейер НК-72

Наклонный конвейер НК-72 применяется как в технологических линиях при загрузке или выгрузке продукта в хранилища, так и для загрузки в транспортные средства или контейнеры.



ПРИНЦИП РАБОТЫ

 Продукт загружается в приемную горловину и по шевронной ленте перемещается в длину на 7,2 м и на высоту до 4 м для погрузки в транспортные средства, контейнеры, бункеры или устанавливается в технологическую линию. Подъем стрелы осуществляется посредством установленной на нем гидравлической станции. Скорость движения ленты  обеспечивает производительность до 40 т/ч. Наклонный конвейер установлен на поворотную платформу, которая позволяет без изменения положения основной рамы повернуть  точку выгрузки на 60 градусов



ОПЦИИ

  1. Выбор конфигурации горловины



Наклонный конвейер НК-72 может использоваться в линиях с Приемно-сортировочным бункером ПСБ-60Эл или телескопическими транспортерами. Кроме наклонного конвейера НК-72 в линейке выпускаемой нашим предприятием продукции вы найдете наклонный конвейер НК-65 и НК-70

Купить наклонный конвейер НК-72 можно заполнив форму заявки на сайте, либо позвонив по телефонам  отдела сбыта.



Производительность (т/ч), до40
Высота загрузки, мм 1070
Высота выгрузки, мм (мин-макс)1420-4000
Длина, мм 7200
Ширина, мм2120
Высота, мм1420
Ширина ленты, мм650
Тип лентыШеврон
Длина ленты, мм14750
Мощность, кВт1,5
Напряжение, В380/50
Масса, кг870
 Особенности :
  • Данная модель предусматривает прямую рамную конструкцию самого подающего конвейера
  • Редуктор с нижним расположением позволяет постоянно контролировать его нагрев, а так же облегчает техническое обслуживание и ремонт
  • Гидравлическая станция в сочетании со специальным механизмом подъема транспортерной рамы с одним цилиндром, типа «лягушка», исключает возможность её торсионных изгибов и перекосов
  • Чистики установлены не только на внутреннюю сторону ленты, но и на поддерживающие ролики, очищая их от грязи
  • Многослойная прочная резинотканевая шевронная лента с высотой шеврона 17 мм
  • Приводные валы  сварены аргонно-дуговой сваркой, что значительно повышает прочность конструкции
  • Для плавного пуска и регулировки скорости установлен преобразователь частоты
  • Объемная обрезиненная приемная горловина
  • Качественные электрокомпоненты Schneider electric, ABB, EATON, предусмотрено реле контроля фаз и напряжения
  • Колеса размером R-13  позволяют легко транспортировать конвейер даже в поднятом состоянии
  • Мы применяем качественные метизные изделия, гроверные и тефлоновые самоконтрящиеся гайки
