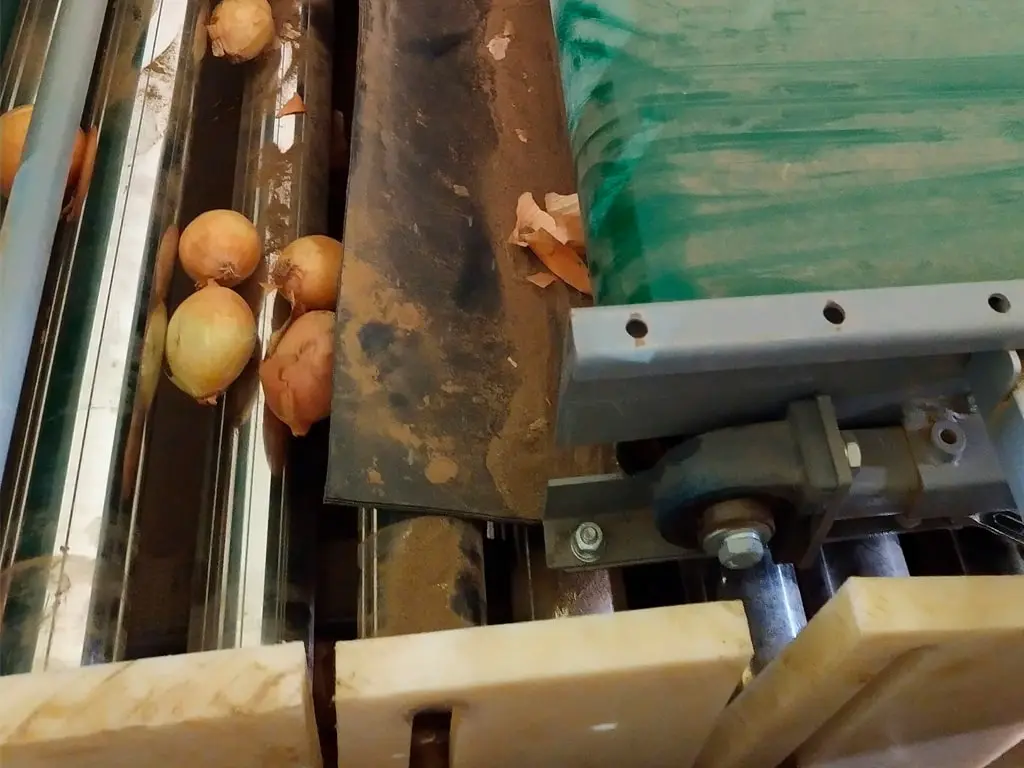

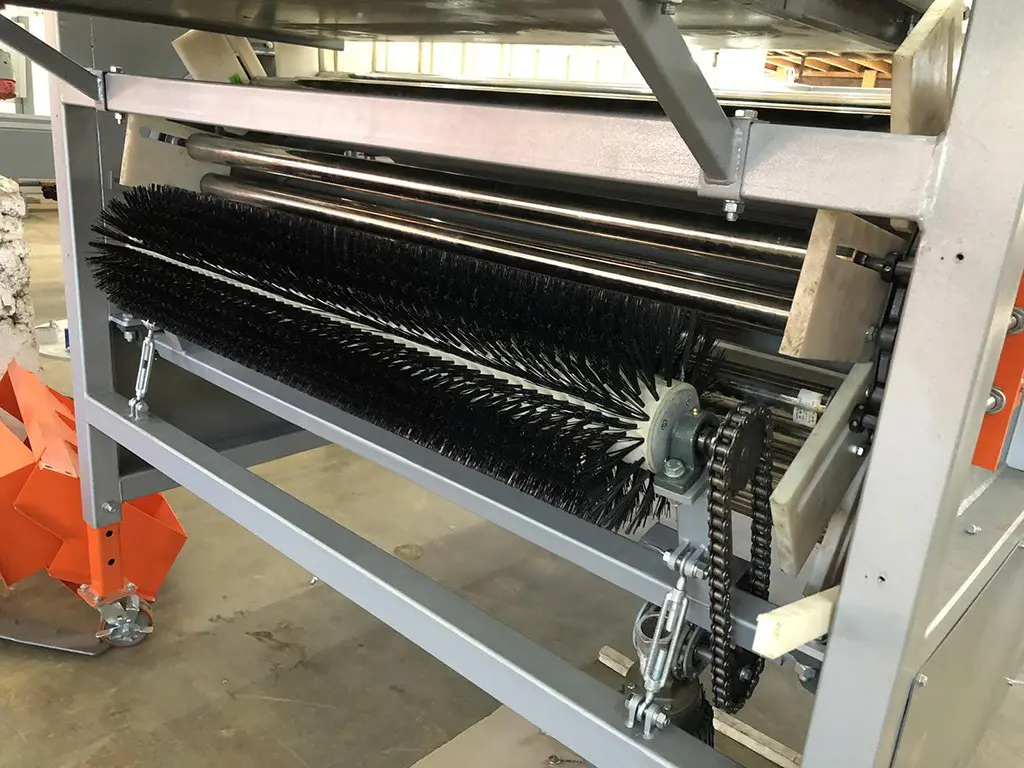

очистительная щетка для рабочей поверхности калибратора

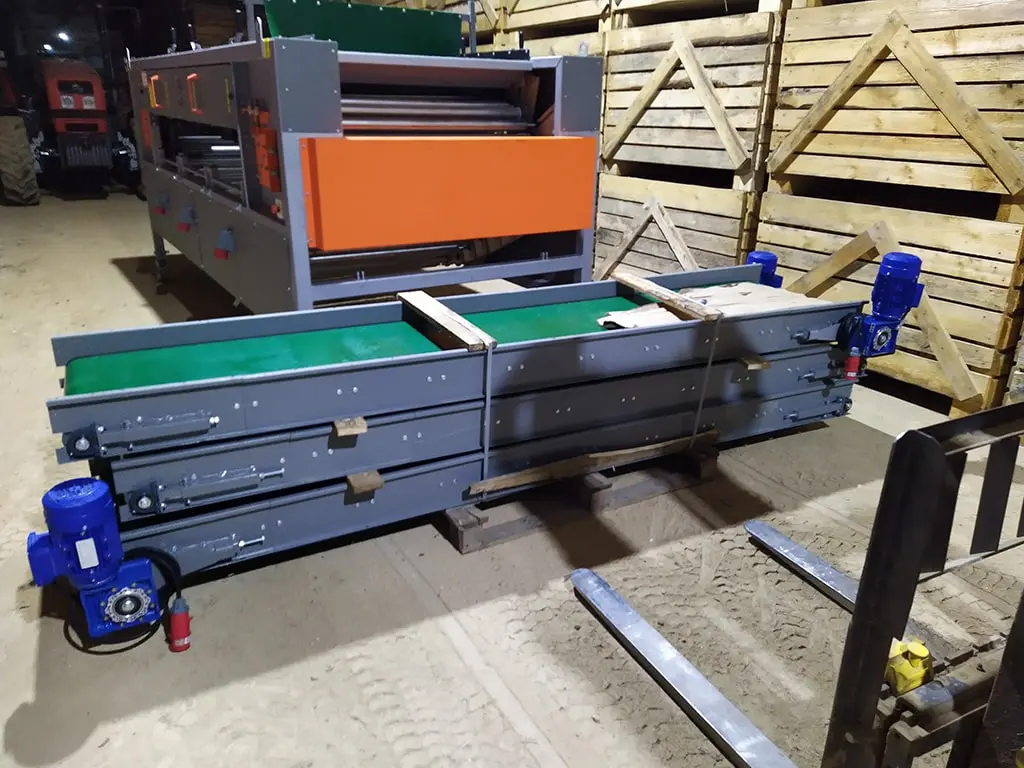

отводящие транспортеры на Радиальном калибровщике

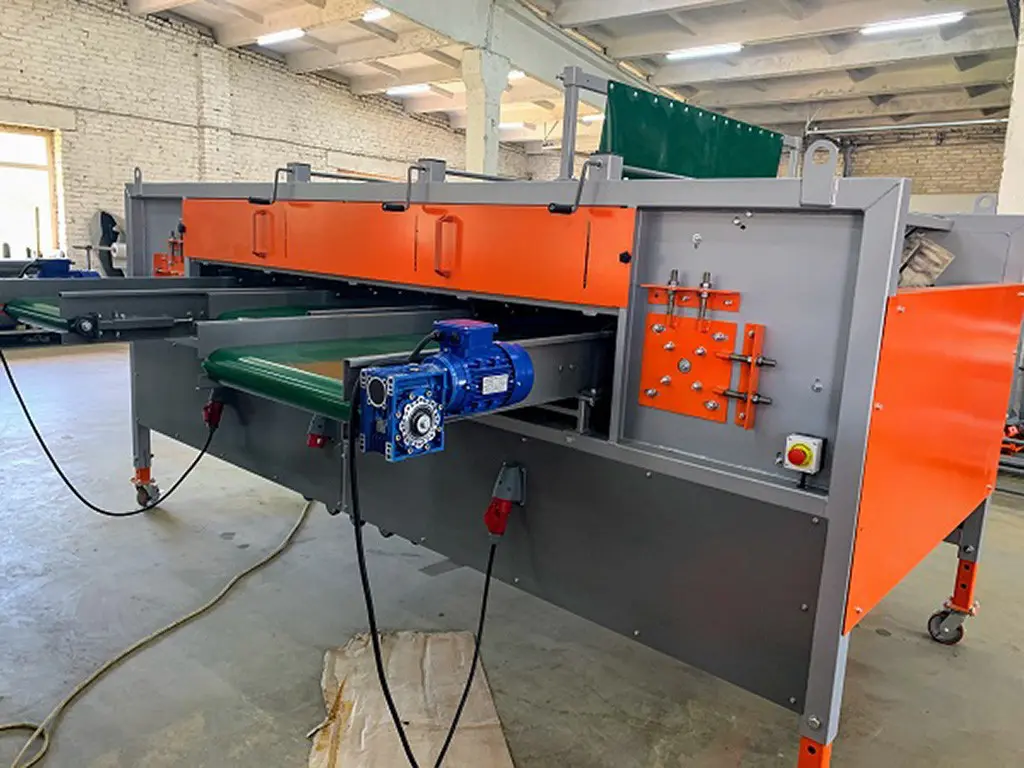

боковая часть роликового полотна калибровщика

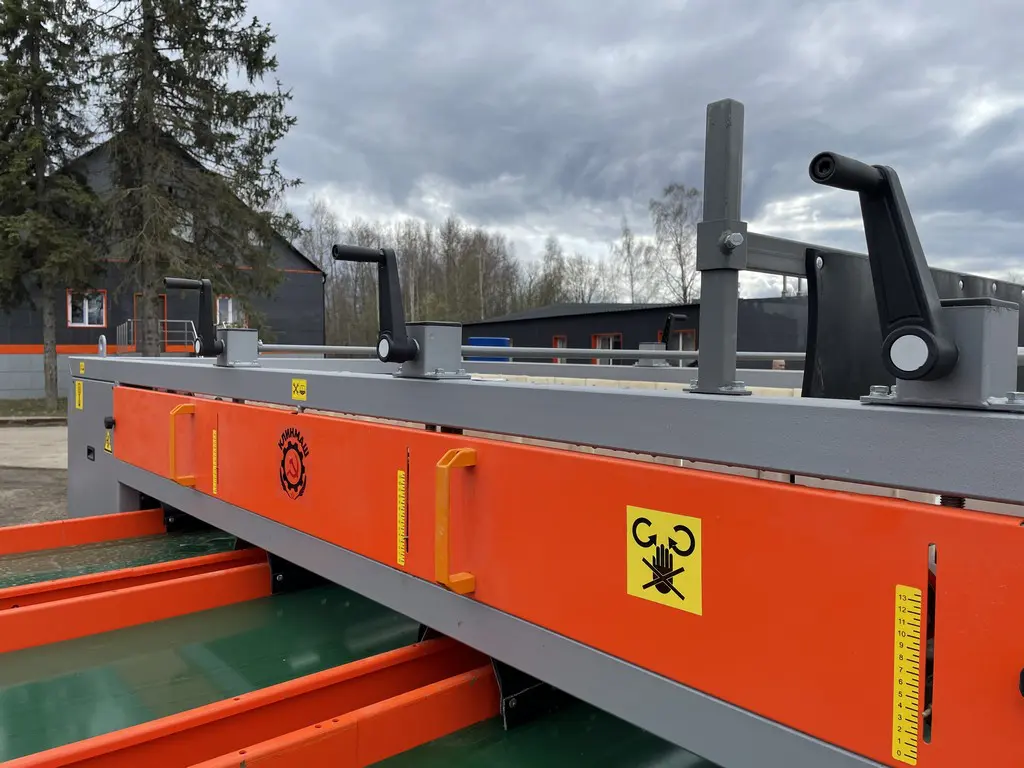

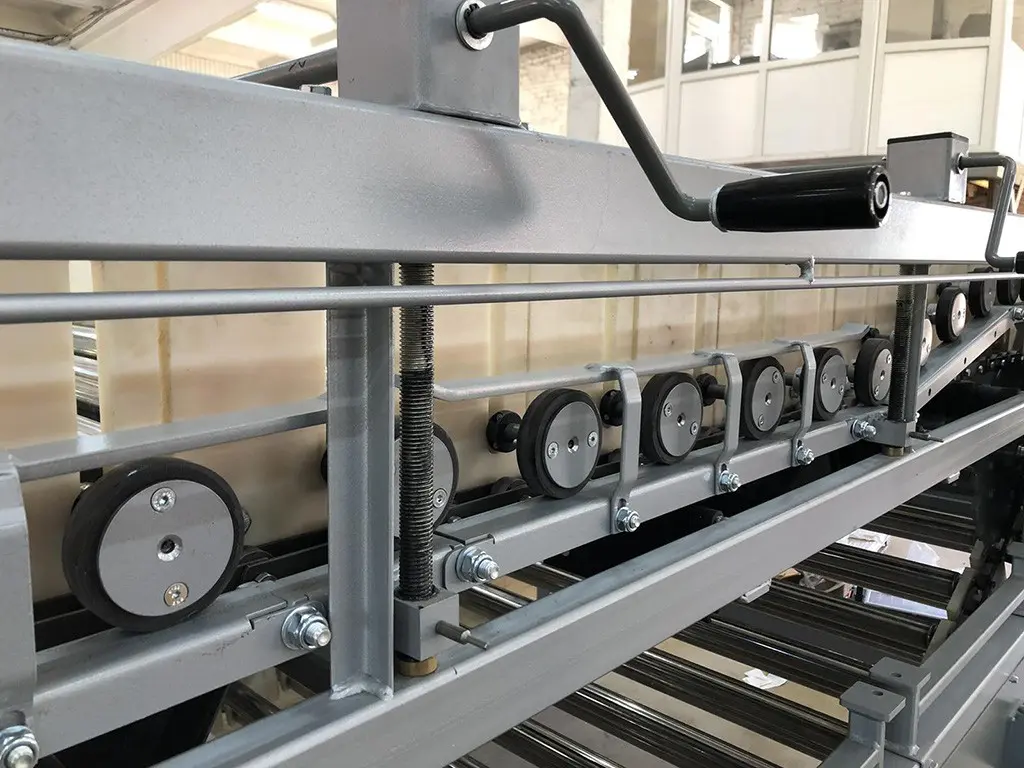

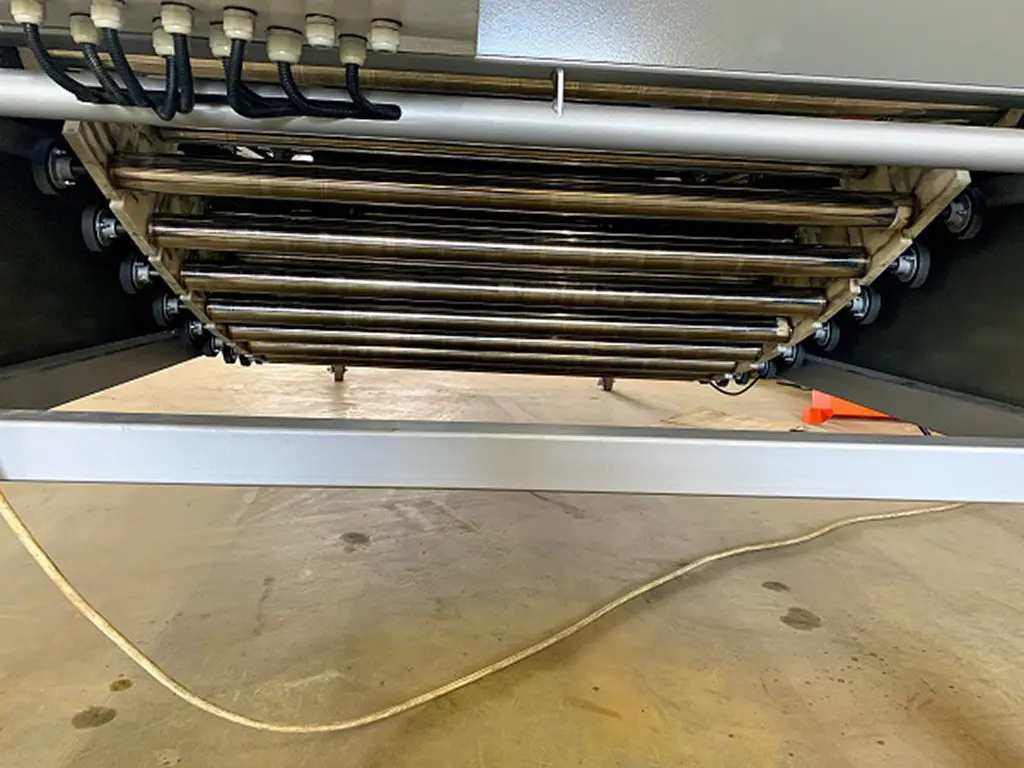

калибровщик картофеля механизм сдвижения роликов

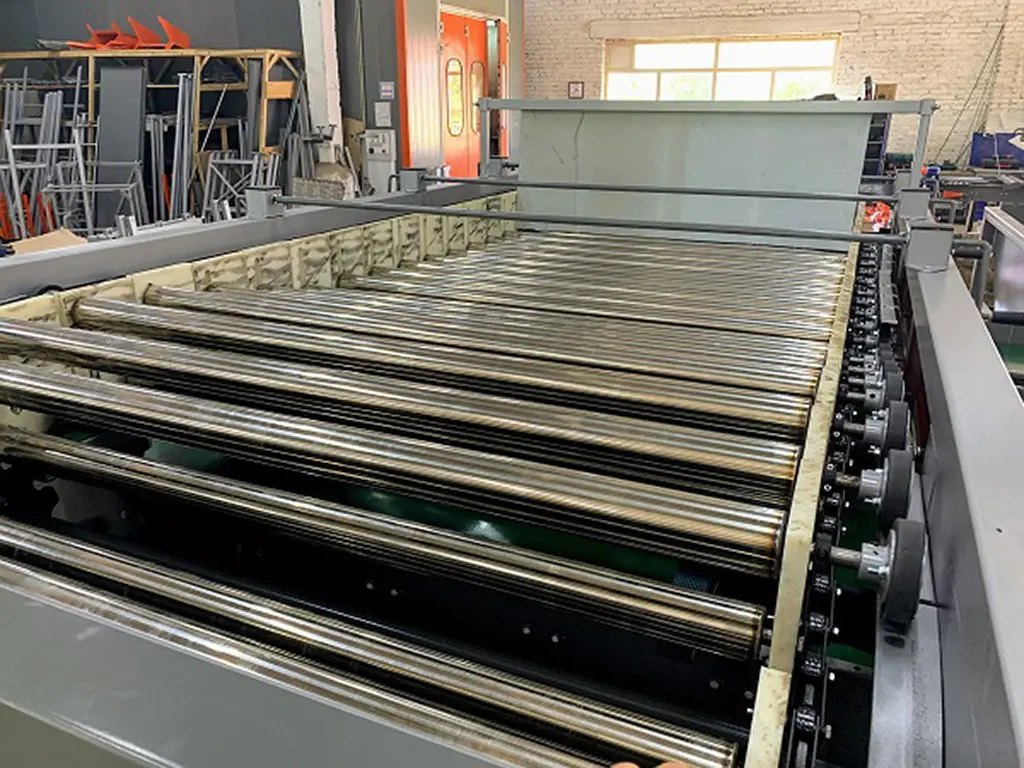

приводная цепь роликового полотна калибровщика

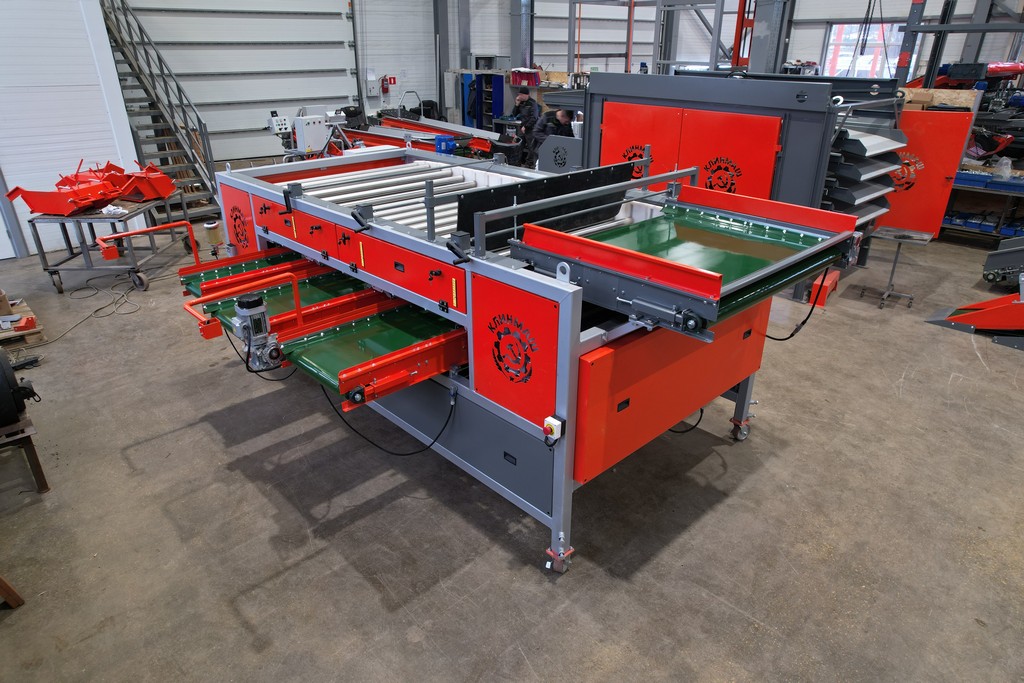

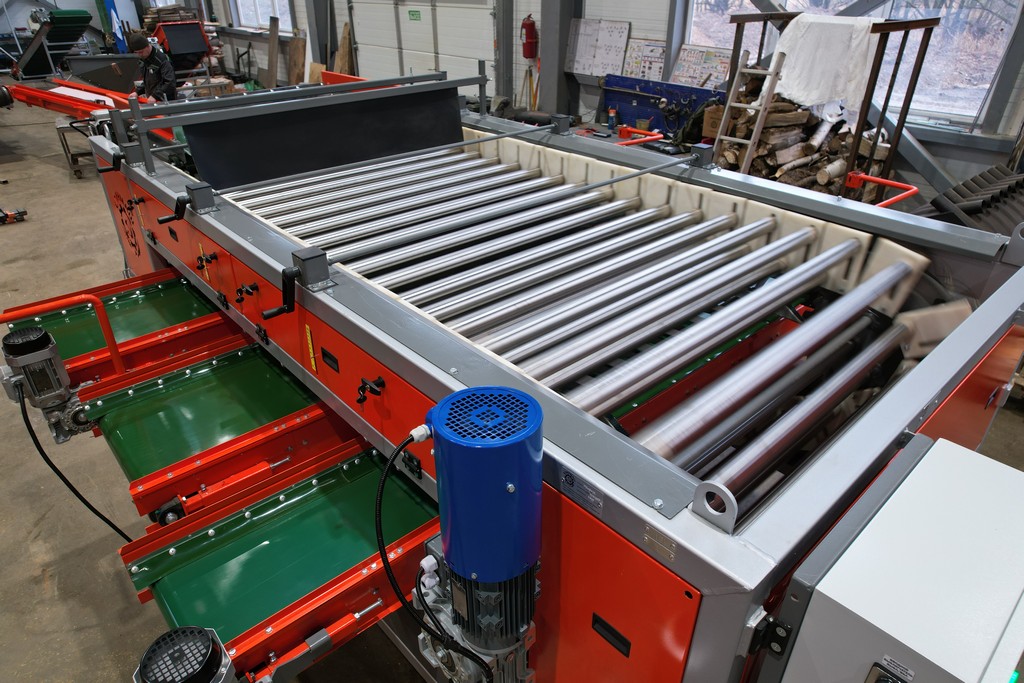

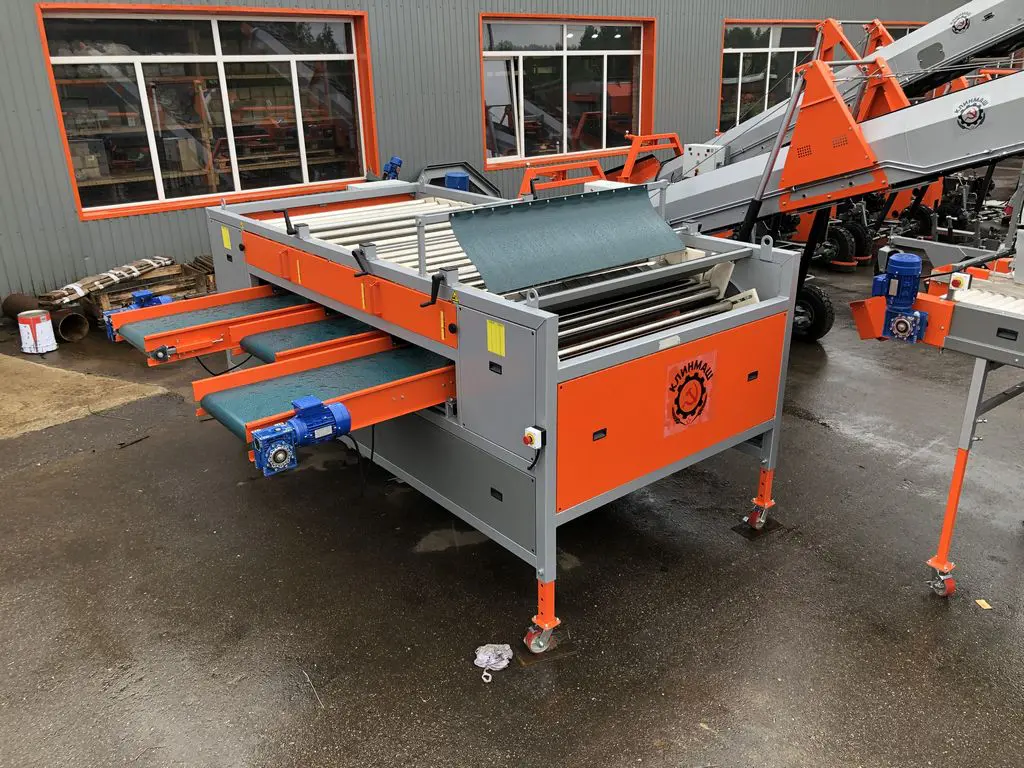

Радиальный калибровщик РК-3-12 / РК-4-12

Калибровочные машины РК-3-12 и РК-4-12 используются для автоматической и производительной калибровки как круглого продукта (картофель, свекла, лук), так и продолговатого (морковь, свекла, топинамбур), что делает их универсальными.

Принцип работы:

Калибратор представляет из себя конвейер из движущихся нержавеющих роликов, которые постепенно изменяют расстояние между собой. Продукт необходимого размера проваливается между роликами на один из трех или четырех реверсивных транспортеров установленных под роликовым полотном. Настройки необходимого расстояния между роликами для нужной фракции продукта легко выставляются с любой удобной стороны калибровщика и могут быстро изменяться в процессе работы.

Опции:

1. Загрузочный транспортер шириной 1000 мм.

2. Горизонтальный распределительный транспортер 1200 мм.

3. Щеточный механизм для очистки роликов.

4. Гасители падения на отводящие транспортеры.

5. Универсальные устройства для ручной затарки в мягкую тару на отводящие транспортеры.

6. Дополнительный лоток для четвертой и пятой фракции более 120 мм. (выход по прямой с калибровщика).

Особенности

Разработан уникальный механизм предотвращения самопроизвольного раздвижения роликов продуктом сложной неправильной формы, что нередко случается без применения такого механизма.
На электродвигателе роликового полотна установлено принудительное охлаждение.
В отличие от большинства аналогичных машин, где регулировка размера фракции осуществляется сначала с одной стороны, а затем с другой, нами разработан механизм, позволяющий регулировать размер фракции с любой удобной стороны.
В данной машине применяются бронзовые втулки для трапецеидальных резьб, что предотвращает «залипание» и улучшает скольжение.
Установлен механизм постоянной очистки вращающихся лент отводящих транспортеров
Реверсивные отводящие транспортеры имеют возможность выдвигаться в любую нужную сторону.
Ролики изготовлены из нержавеющей стали, поэтому к ним плохо прилипает грязь.
Гроверные и тефлоновые и самоконтрящиеся гайки.
Шкаф управления укомплектован надежными электрокомпонентами Schneider Electric, EATON , предусмотрено реле контроля фаз и напряжения
Двухслойное лакокрасочное покрытие LANKWITZER (Германия), в сочетании с пескоструйной обработкой, гарантировано предохраняет от коррозии.
Телескопические опорные ножки позволяют встраивать радиальный калибровщик в любую существующую линию.
Колеса из полиуретана TENTE со встроенными тормозами обеспечиваю комфортное передвижение по хранилищу.
Мы применяем надежные метизные изделия, гроверные и тефлоновые самоконтрящиеся гайки.

Видео

Технические характеристики

Модель	РК-3-12	РК-4-12
Производительность до, т/ч, до	12*	12*
Длина, мм	3780	5040
Ширина, мм	3560	3560
Ширина рабочей поверхности, мм	1200	1200
Высота, мм, мин-макс	1610 - 1860	1610 - 1860
Высота загрузки, мм, мин-макс	1560 - 1810	1560 - 1810
Высота выгрузки, мм, мин-макс	1130 - 1370	1130 - 1370
Мощность, кВт	2,75	2,75
Напряжение, Вт	380/50	380/50
Калибровка, мм	20 - 130	20 - 130
Количество фракций	3	4
Масса, кг	2000	2200
* - Максимальная производительность возможна при соблюдении всех технических рекомендаций производителя, высокой квалификации персонала и отсутствии внешних отрицательных факторов.

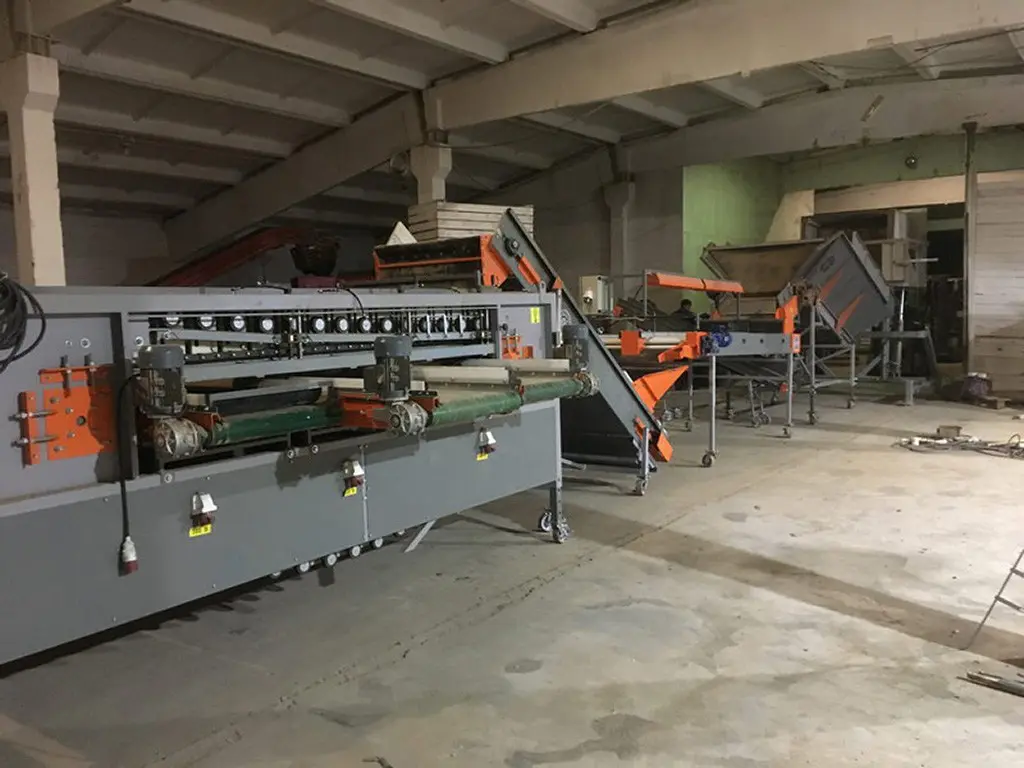

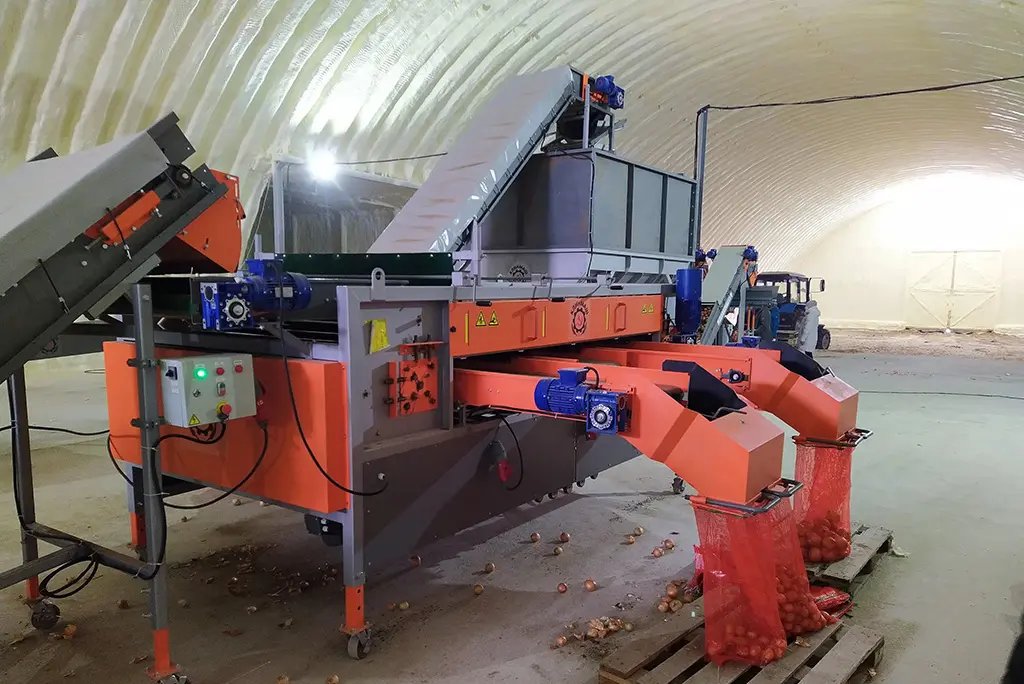

Радиальный калибровщик может использоваться в линиях с телескопическими транспортерами, технологическим загрузочным транспортером или наклонными конвейерами.

Еще в линейке продукции завода вы найдете сетчатый калибровщик СК-90 и рамочный калибровщик РСК-4.
