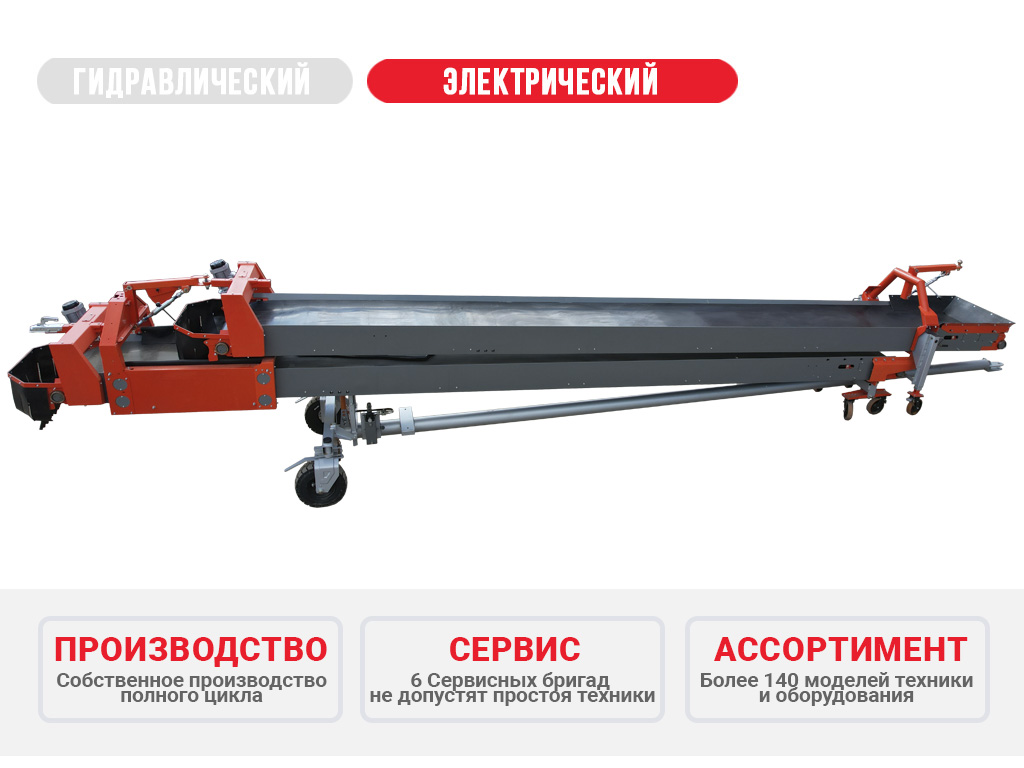

Транспортер весовой ленточный телескопический двухсекционный
ТТ 17-80ЭЛ-В
с электрическим приводом
Весовой модуль может устанавливаться в качестве дополнительной опции в любую модификацию ленточного телескопического транспортера.
Передвижной телескопический конвейер с электрическим приводом и регулируемой высотой выгрузки используется для интенсивного перемещения большого объема продукта, как на открытой площадке, так и внутри хранилища, что особенно актуально в интенсивном процессе закладки на хранение. Попутно может применяться в качестве длинного ленточного инспекционного стола. Функция взвешивания позволяет вести измерения и учет данных о массе продукта, транспортируемого на ленточных конвейерах в автоматическом режиме.
Принцип работы:

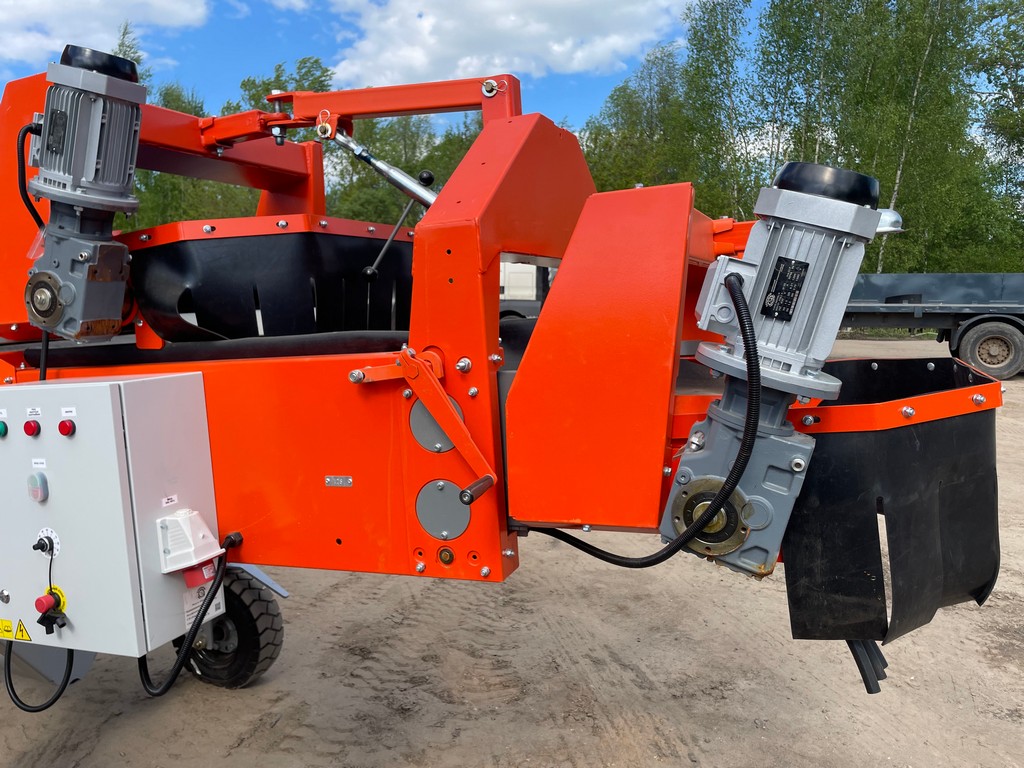

Многослойная резинотканевая транспортерная лента приводится в движение с помощью мотор—редукторов. Надежная конструкция механизма телескопического раздвижения секций конвейера позволяет использовать всю рабочую длину от 10 до 17 метров и легко изменять направление потока продукта на все 180 градусов. Малая перегрузочная высота между секциями обеспечивает бережное переваливание продукта с одной секции в другую. Высота наклона выгрузки продукта изменяется с помощью ручной гидравлической станции.
Измерение веса происходит при помощи грузопоприемных устройств, размещенных под лентой транспортера. Продукт проходя над весоизмерительным участком с тензодатчиками взвешивается несколько раз сплошным потоком. Сигналы от тензодатчиков и от датчика скорости ленты поступают и обрабатывается весоизмерительным преобразователем.
Прочие модификации ленточных конвейеров
Преимущества
- Весовой модуль состоит из грузоприемных устройств, датчика скорости и весоизмерительного преобразователя с ЖК-монитором.
- Для более бережного и плавного схода продукта из одной секции в другую и далее на выход, применяются обрезиненные демпферные «пальчики».
- Передние колеса соединены рулевой тягой, что позволяет производить одновременный поворот обоих колес при помощи удобной рукоятки.
- Подшипники приводных валов находятся в пылезащищенных корпусах.
- Мощные передние колеса на пневмоходу облегчают перемещение тяжелой машины по неровному полу или грунту.
- Установленный буксировочный фаркоп обеспечивает надежную сцепку с телескопическим буртоукладчиком Б-125 / Б-145 и позволяет соединять последовательно несколько транспортеров в единую линию.
- Пластинчатые приводные валы имеют форму бочки для предотвращения сползания ленты. Они сварены аргонно-дуговой сваркой, что значительно повышает их прочность и увеличивает срок службы.
- Может эффективно применяться в качестве длинного ленточного инспекционного стола.
- Секции транспортера с электрическим приводом могут работать автономно.
- Жесткая конструкция рамы и острый внутренний угол борта обеспечивают плотное прилегание ленты к стенкам транспортера и не позволяет грязи и песку попадать во внутренний механизм транспортера.
- Установлен преобразователь частоты, который обеспечивает плавный пуск и дает возможность изменять скорость ленты в зависимости от нагрузки.
- Удобный натяжной механизм позволяет произвести быструю замену лент без снятия приводных валов.
- Качественная многослойная резинотканевая лента обеспечивает длительный срок эксплуатации.
- Обрезиненные объемные загрузочная и выгрузная горловины.

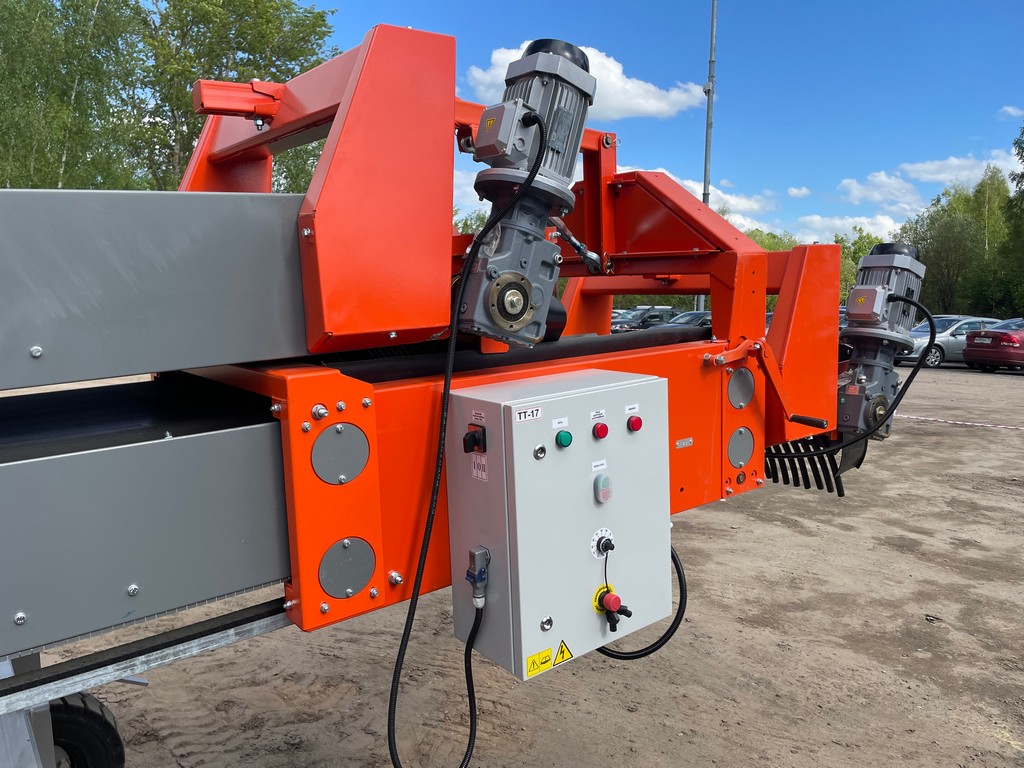

- Шкаф управления укомплектован надежной и качественной электроавтоматикой Schneider Electric,EATON, ABB, предусмотрено реле контроля фаз и напряжения.
- Двухслойное лакокрасочное покрытие LANKWITZER (Германия) в сочетании с пескоструйной обработкой гарантированно предохраняет от коррозии.
- Мы применяем надежные метизные соединения, гроверные и тефлоновые самоконтрящиеся гайки.
Видео
Технические характеристики
Производительность (т/ч), до | 60* |
Погрешности взвешивания, % от измеряемой массы | 0,5-2,0 |
Высота загрузки, мм (мин-макс) | 850 - 1450 |
Высота выгрузки, мм (мин-макс) | 1050 - 1450 |
Длина, мм (мин-макс) | 10600 - 17000 |
Ширина, мм | 1100 |
Ширина ленты, мм | 800 |
Средняя потребляемая мощность, кВт | 2,10 |
Суммарная установленная мощность, кВт | 3 |
Масса, кг | 3000 |
* - Максимальная производительность возможна при соблюдении всех технических рекомендаций производителя, высокой квалификации персонала и отсутствии внешних отрицательных факторов. |
Часто задаваемые вопросы про односекционные и двухсекционные ленточные транспортеры
Стоимость односекционных и двухсекционных транспортеров зависит от комплектации и нужных вам опций.
Для того, чтобы узнать стоимость необходимо обратиться по контактным телефонам отдела сбыта или оставить заявку на сайте. Менеджер уточнит необходимые опции оборудования и сообщит стоимость.
Наличие собственного лазерного раскроя, японских и турецких листогибочных прессов, предпокрасочной пескоструйной обработки и собственного гидравлического участка позволяют нам обеспечивать высокое качество, строго соблюдать сроки заказов, не зависеть от смежников и иметь много готовой техники в наличии.
По умолчанию максимальный срок поставки составит не более 60 дней.
Шесть сервисных бригад, без выходных и праздников, находятся в оперативной готовности к выезду. Мы не допустим простоя техники у наших заказчиков.
Односекционные и двухсекционные ленточные транспортеры Клинмаш: видео и обзоры
Стоимость Транспортера весового ленточного телескопического двухсекционного
Стоимость транспортера ленточного телескопического двухсекционного доступна по запросу по контактным номерам отдела сбыта завода.
Способы оплаты: наличный расчет, безналичный расчет, лизинг, банковский перевод и т.д.
Заказать транспортер ленточный телескопический двухсекционный можно заполнив форму заявки на сайте, либо позвонив по телефонам отдела сбыта.
Рекомендуемое оборудование для Транспортера весового ленточного телескопического двухсекционного
Транспортер весовой ленточный телескопический двухсекционный ТТ 17-80эл может использоваться в линиях вместе с бункерами приемно-сортировочными ПСБ-60Г, ПСБ-30эл или ПСБ-60Эл и ПСБ-60гибрид, Накопительными бункерами НБ-20, НБ-15, НБ-10, НБ-7, НБ-5. буртоукладчиками Б-125 и Б-145. Транспортеры-подборщики ТП-50/ТП-60.
Инспекционными роликовыми РИ-3Т, РИ-4,5Т, РИ-3К, РИ-3Т-1-4, РИ-3Т УРФ и ленточными ЛИ-3, ЛИ-6 столами.
Наклонными конвейерами НК-72, НК-70, НК-65, НК-40.
Технологическими загрузочными транспортерами ТЗК-С.
Также в линейке выпускаемой заводом вы сможете найти Двухсекционные телескопические транспортеры ТТ 17-80Г, ТТ 14-80Г, ТТ 14-80ЭЛ и односекционные транспортеры Т 6-80Г/Т 9-80Г, Т 6-80Эл/Т 9-80Эл, Т 12-80Г и Т 12-80ЭЛ. Серию длинных ленточных транспортеров ДЛТ 20/30/50/80/100
