RUTUBE VK YouTube DZEN RUTUBEМногофункциональная линия приема, инспекции, калибровки, предзамачивания, мойки, полировки и дальнейшей фасовки и упаковки картофеля, моркови, свеклы в Тверской области
Описание линии:
Крупное сельскохозяйственное предприятие Тверской области занимается различными видами деятельности: выращивание зерновых культур, кормовых трав и высококачественного продовольственного картофеля. В 2025 году руководство этого предприятия приняло решение расширить ассортимент за счет моркови и столовой свеклы. Перед специалистами Клинского машиностроительного завода стояла задача спроектировать многофункциональную линию, которая позволит работать и с картофелем, и с морковью, и со свеклой. В зависимости от сезонных задач предприятие планировало осуществлять торговлю «с колес», загружая продукт напрямую в фуру, также особое место уделялось планированию работы с мытым продуктом, упакованным в полиэтилен, либо продуктом, прошедшим только инспекцию без мойки и упакованным в сетку.

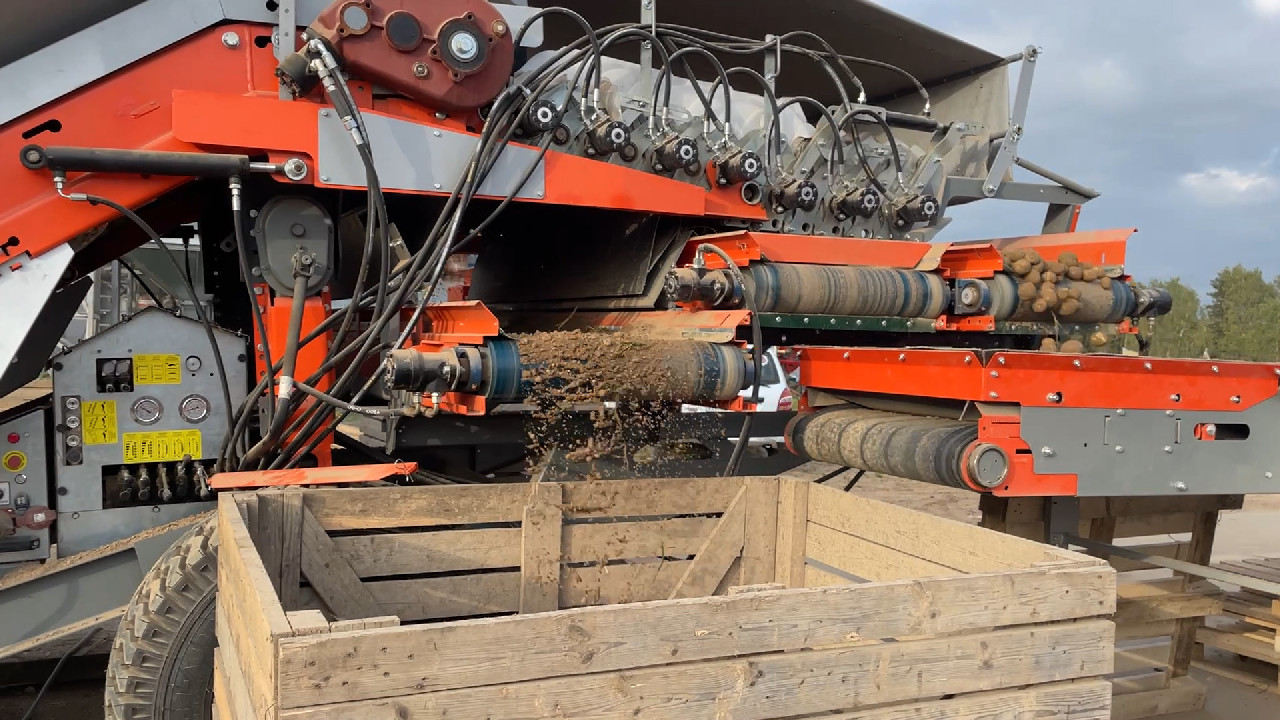

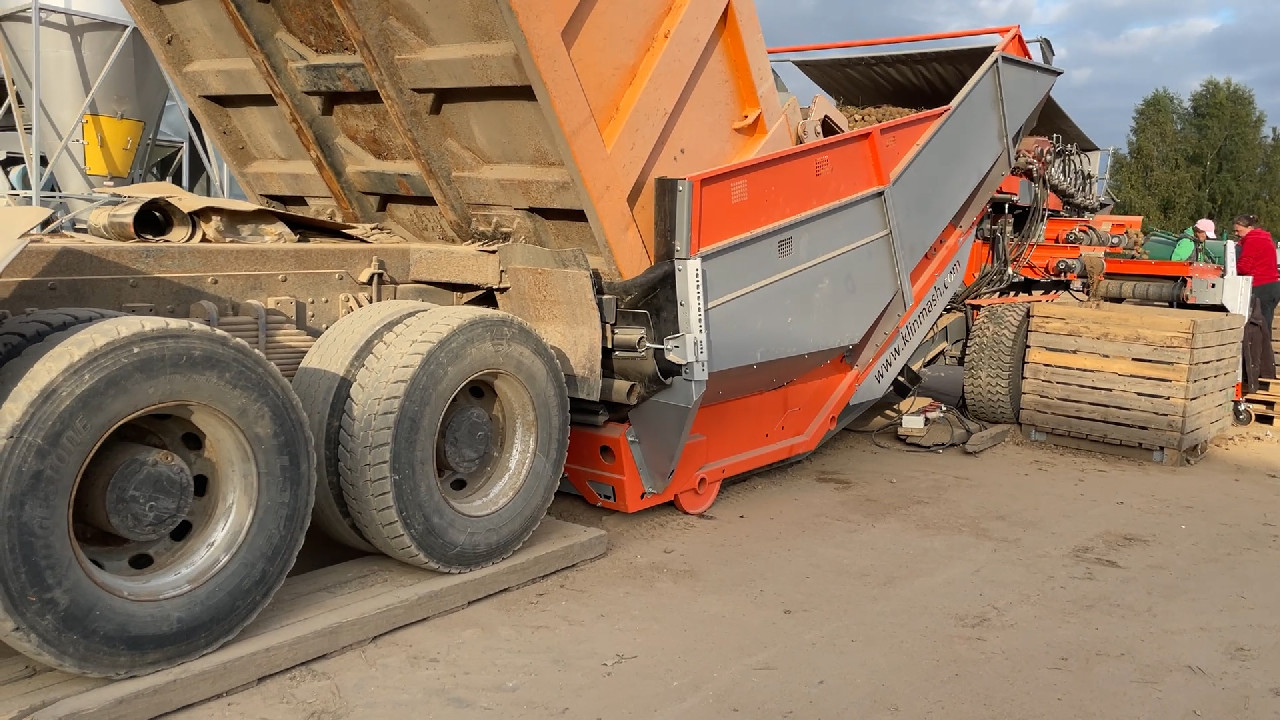

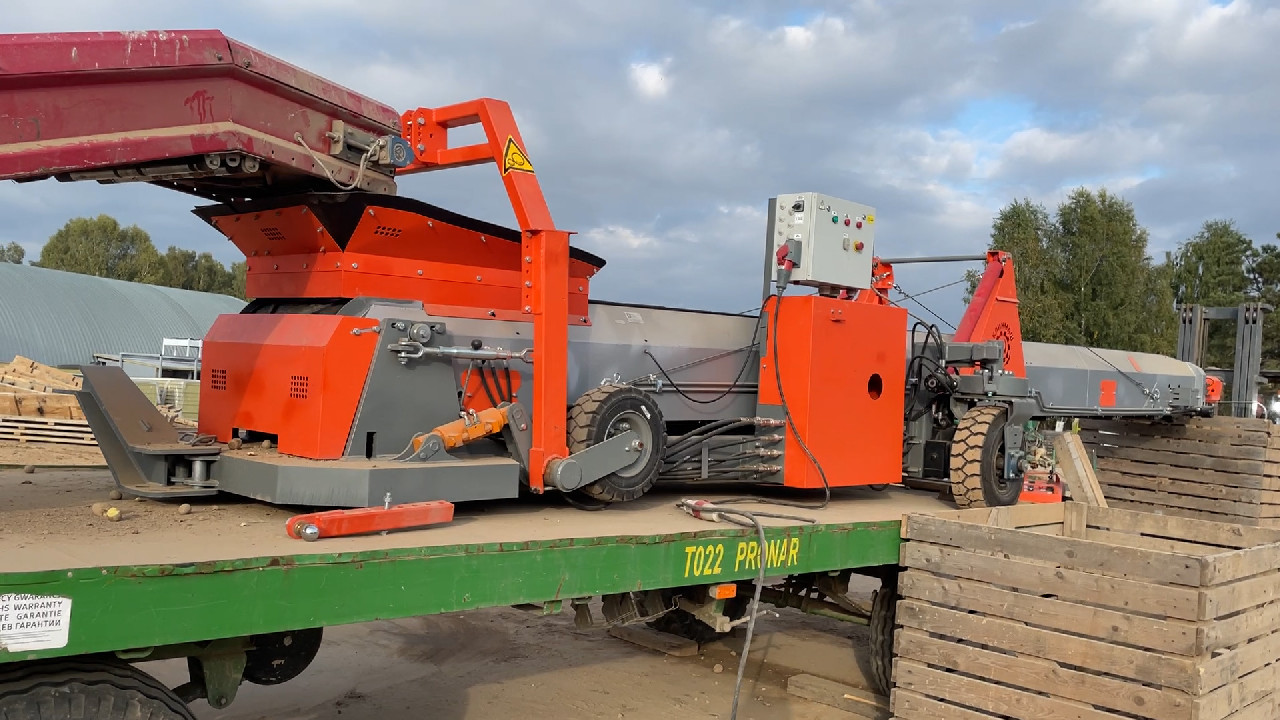

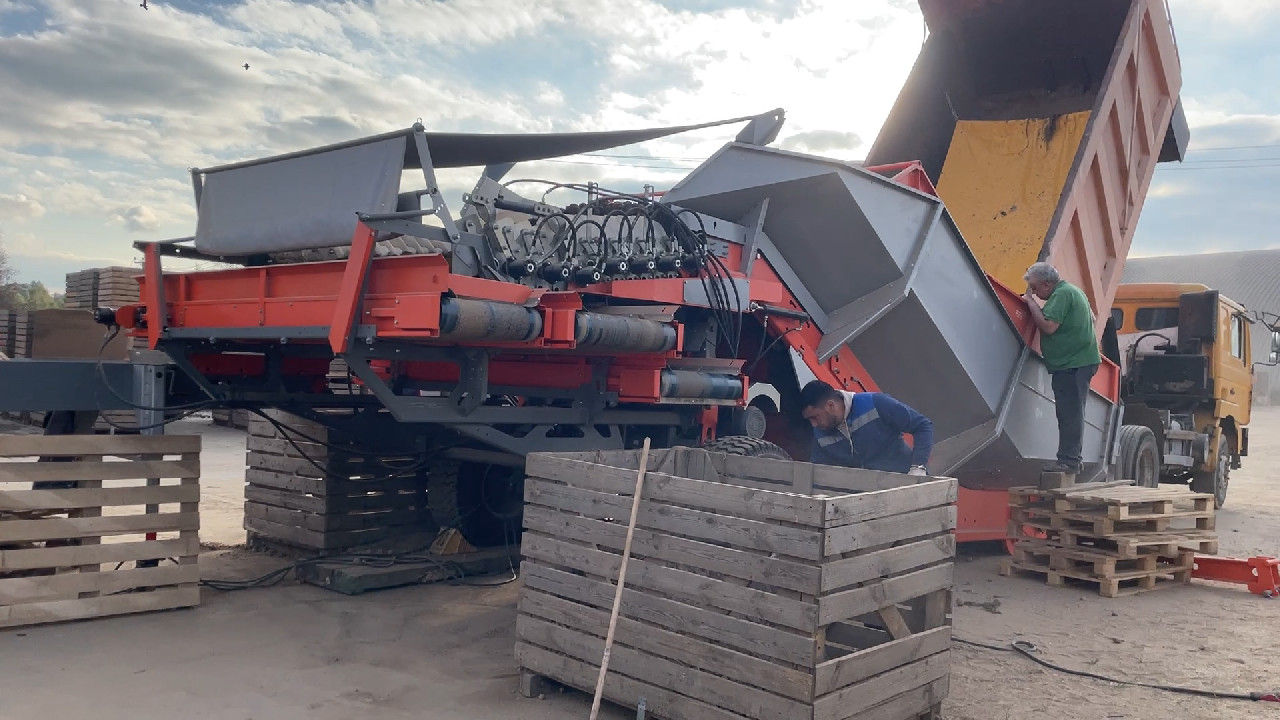

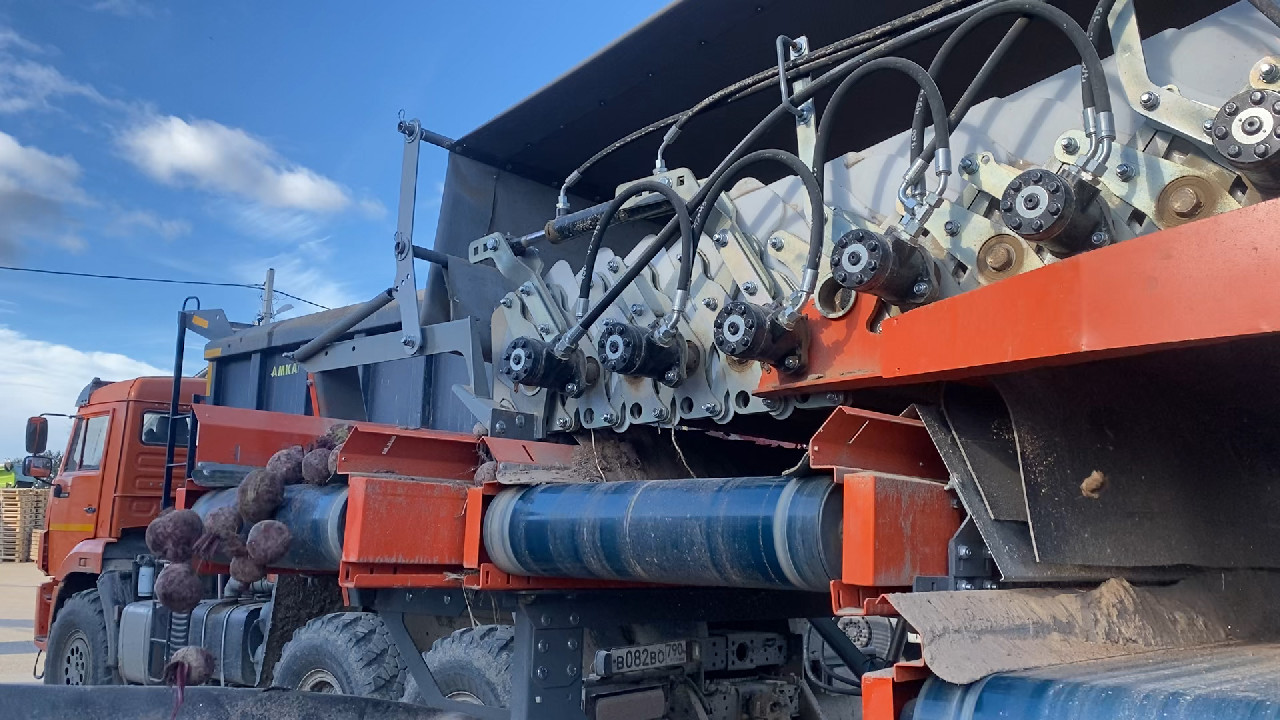

Для этих задач было спроектировано два участка – линия приема, калибровки и инспекции, состоящую из Приемно-сортировочного бункера ПСБ-60Г, Телескопического ленточного гидравлического транспортера Т-6Г, который попутно использовался и в качестве инспекционного стола, Наклонный конвейер НК-70 для отвода земли и некондиции, а также Буртоукладчик Б-145 ГПМ с длиной стрелы 14,5 метров для загрузки напрямую в фуры и в контейнеры. По окончании отгрузок «с колес» и наполнения контейнеров буртоукладчик перемещался в хранилища на закладку буртов, поскольку данное предприятие совмещает различные типы хранения: в буртах и контейнерное хранение. Для того, чтобы длины стрелы хватало для полного заполнения фуры, заказчик использовал собственный «лайфхак» — установил буртоукладчик на передвижную платформу-прицеп.
Для обработки перед закладкой на хранение и перед посадкой используется Протравливающий комплекс ПК-60.

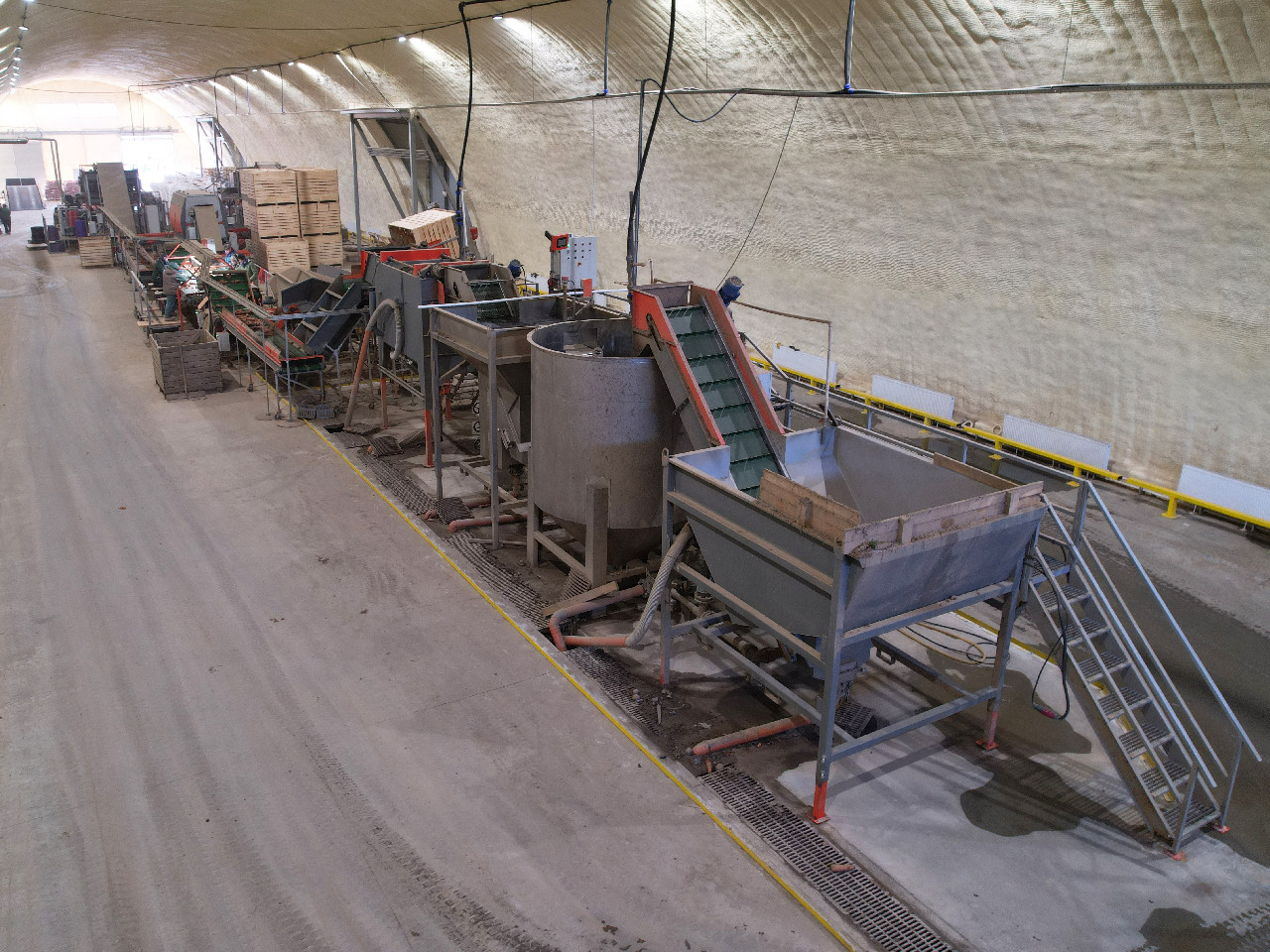

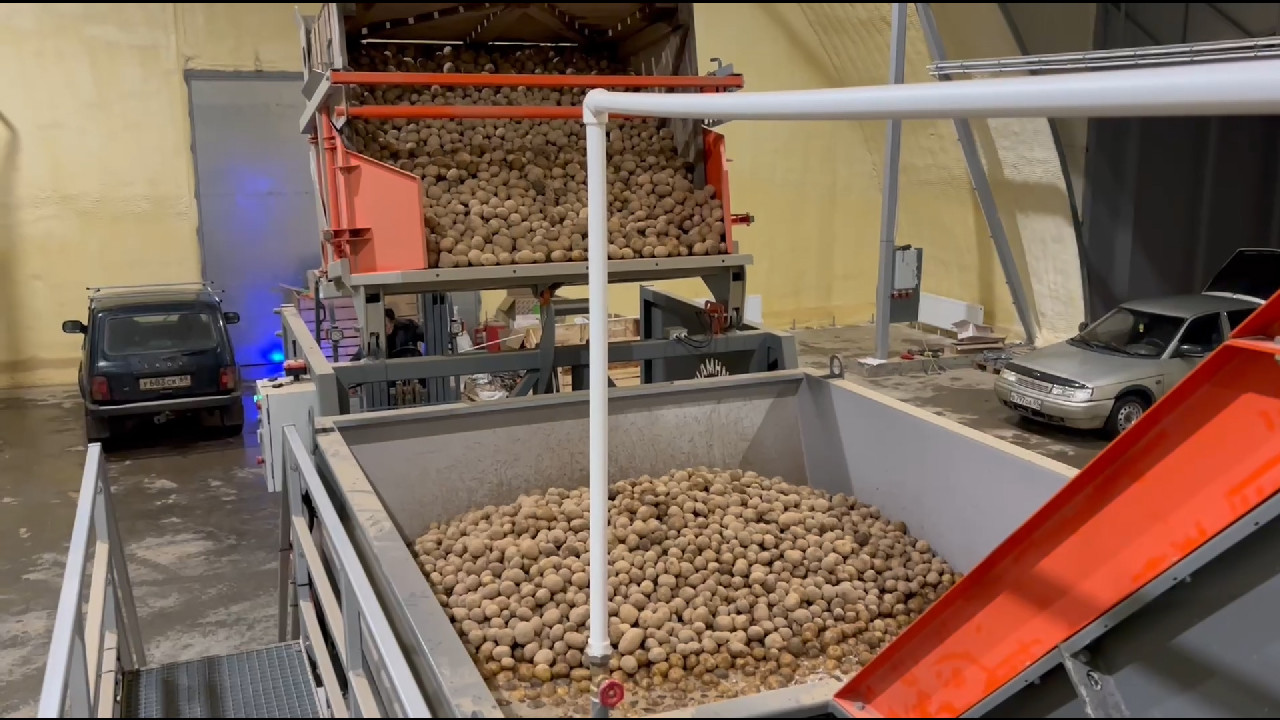

Второй участок линии – это отдельное помещение по предпродажной подготовке и упаковке овощей, состоящий из целого ряда оборудования: Опрокидыватель контейнеров ОК-1-12, который в зависимости от сезонной задачи устанавливается либо перед Приемным водным бункером ПВБ-600 (если нужны предзамачивание, мойка и полировка), либо перемещается перед Приемно-подающим бункером БК-12 (если предзамачивание, мойка и полировка не нужны).
Для этого была разработана система транспортерных развязок, механизмы заслонок для регулировки потока продукта и «обхода» некоторых участков линии: предзамачивание, мойка, полировка и фетровая сушка, а также калибровка моркови по длине.

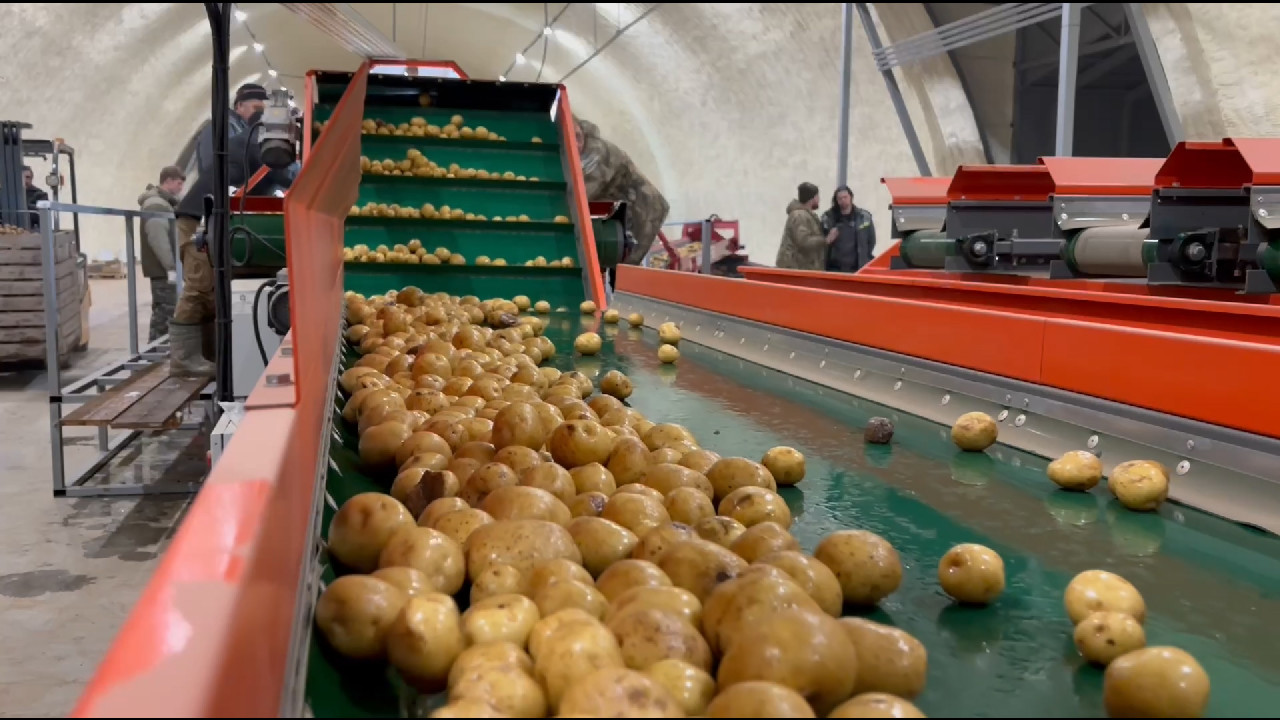

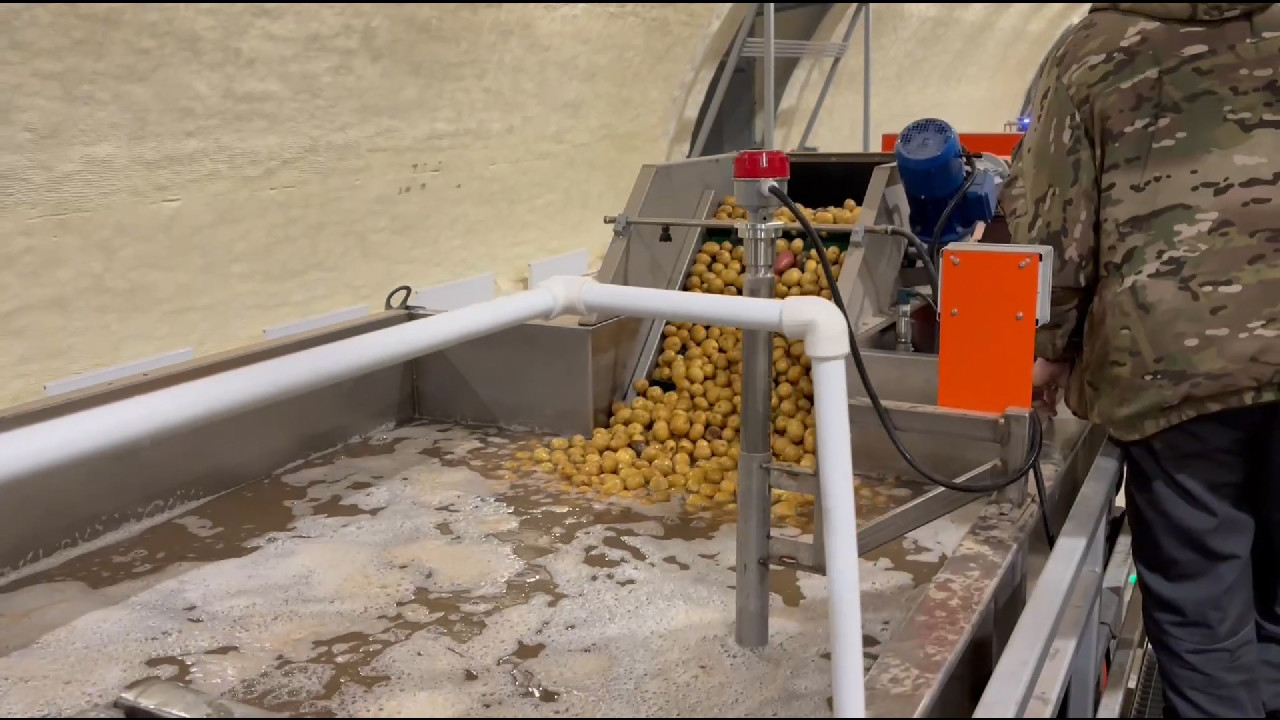

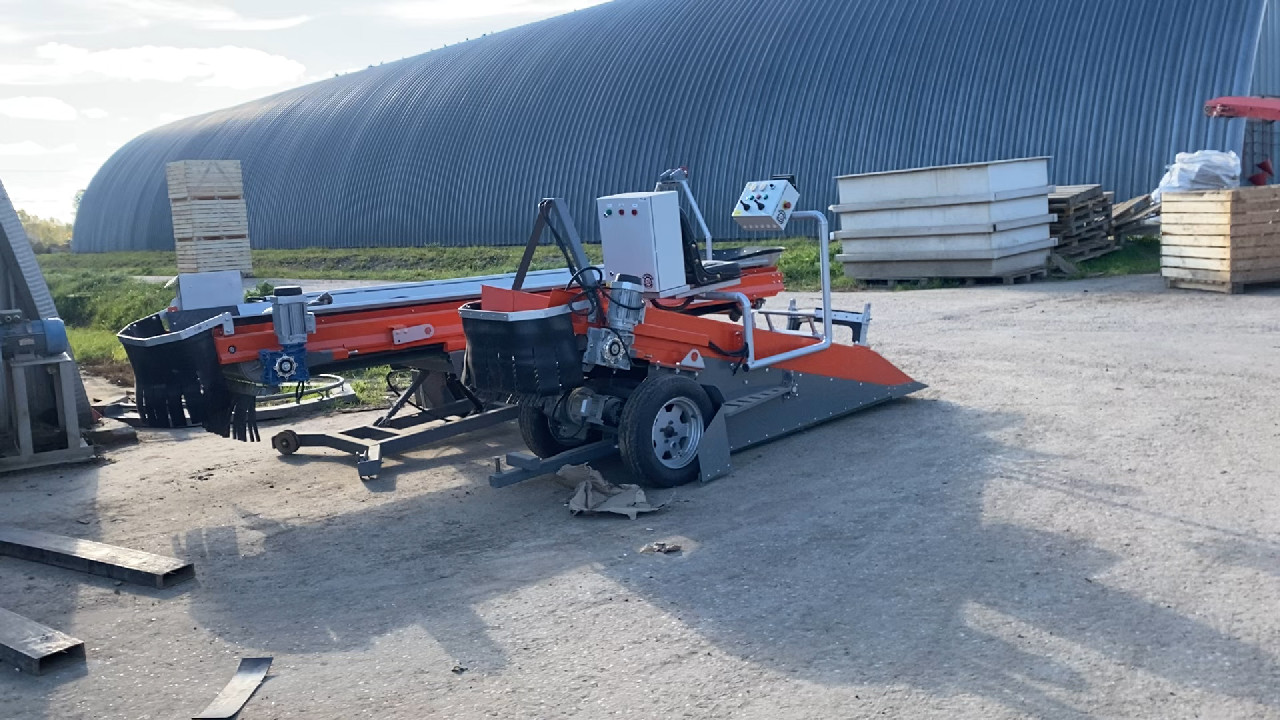

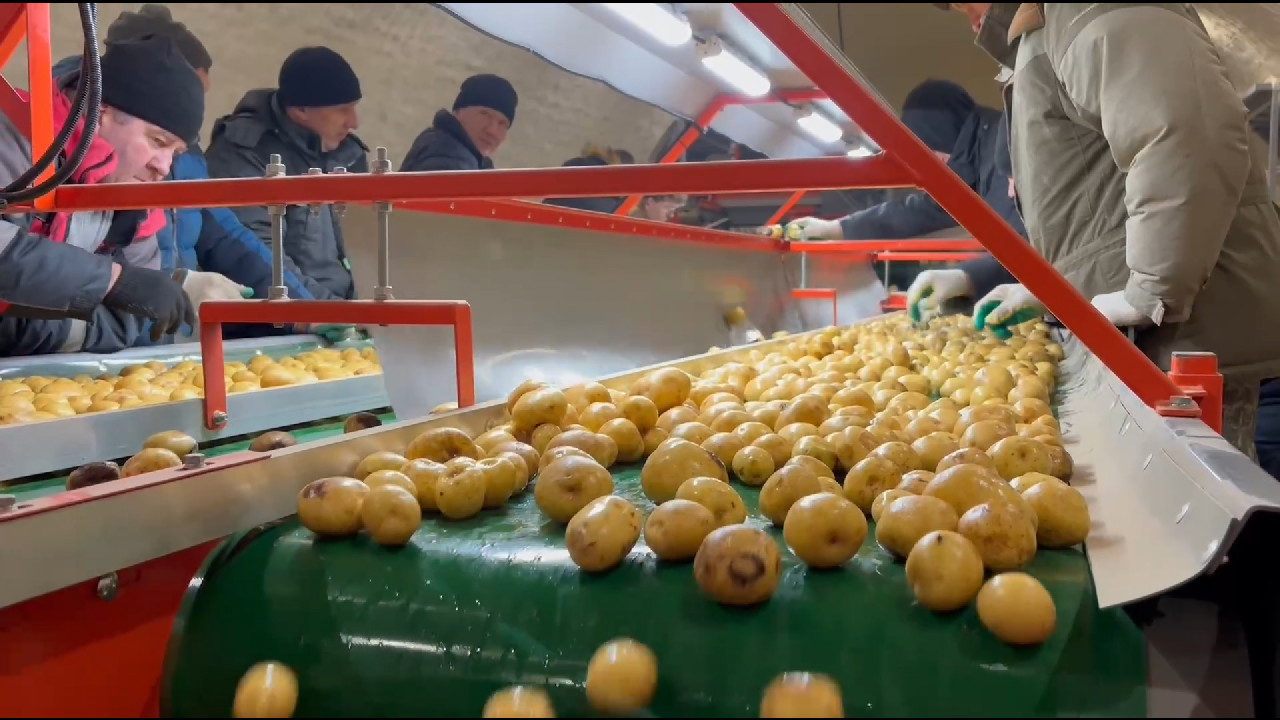

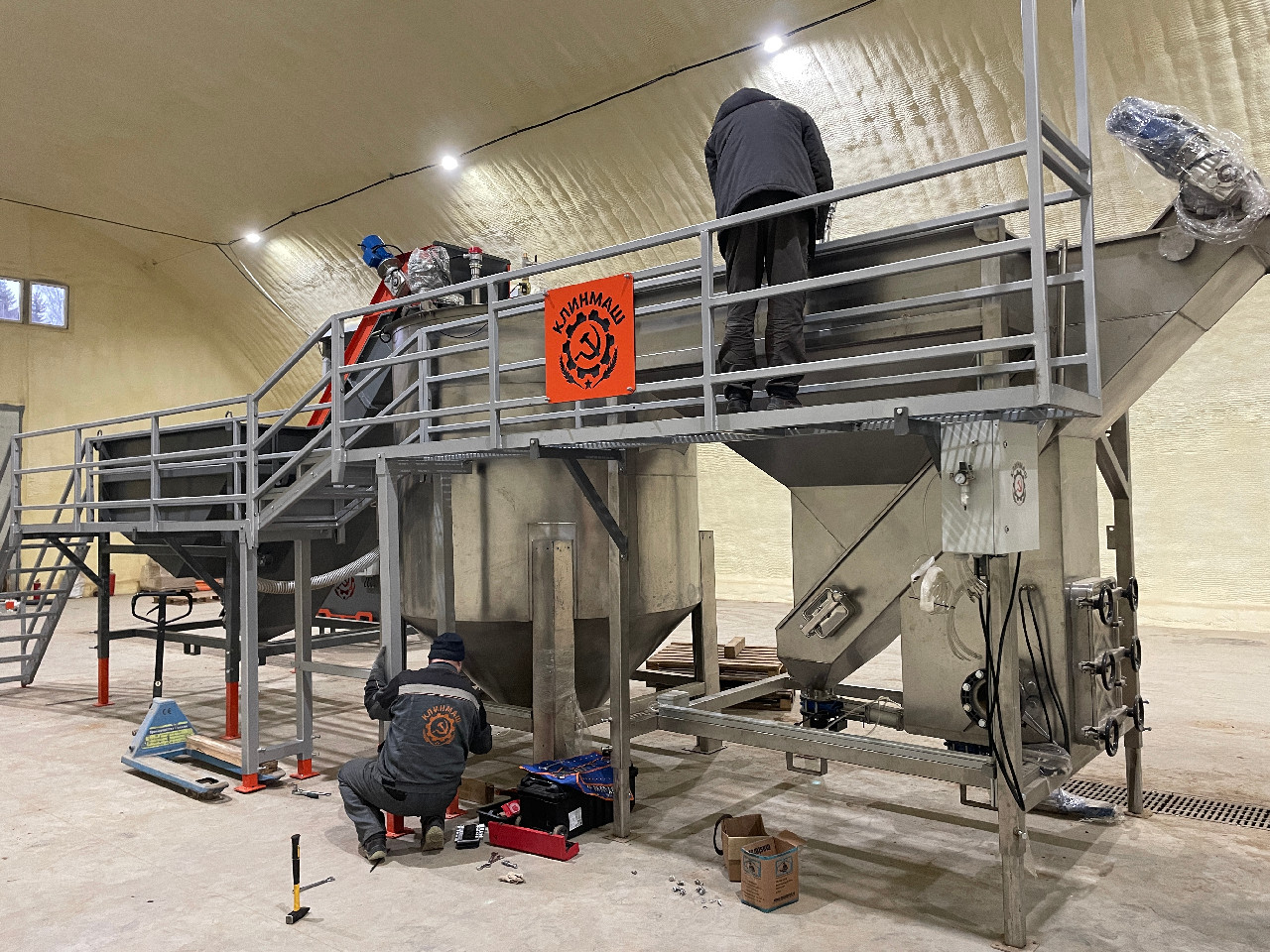

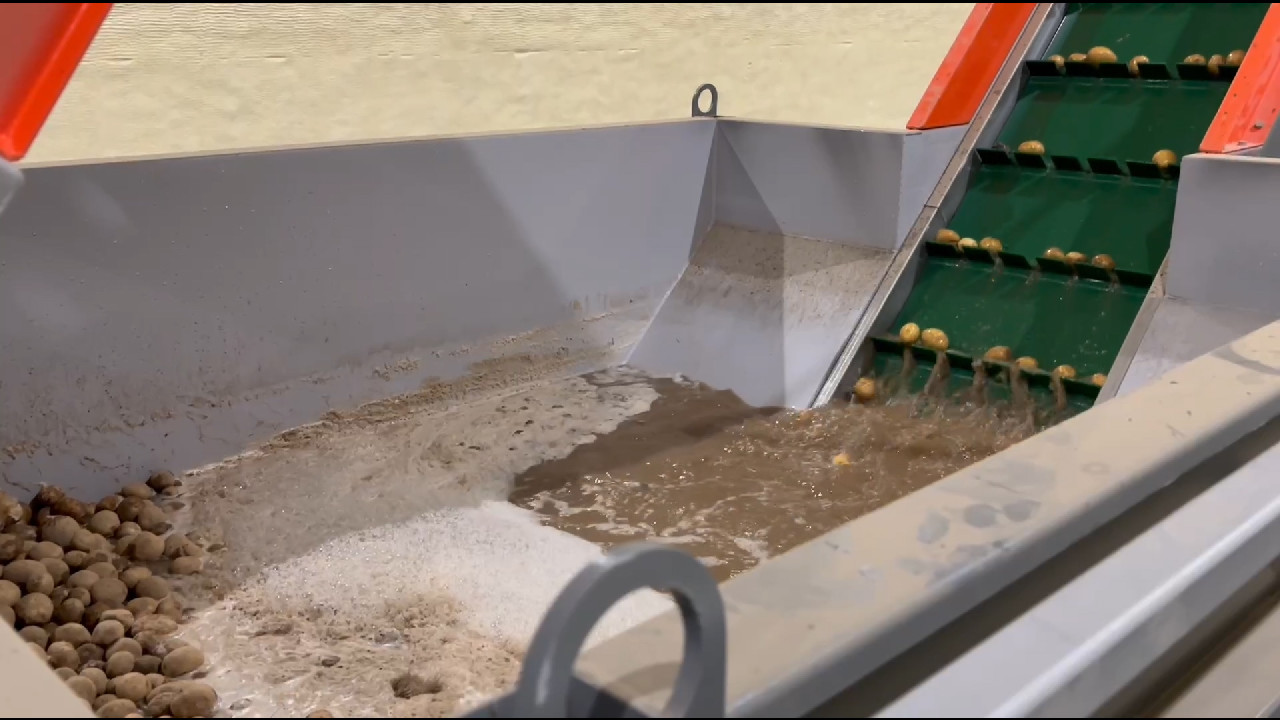

Выемка продукции с хранения (из буртов) осуществляется с использованием Транспортера-подборщика ТП-60. Далее продукт загружается в контейнеры, которые затем устанавливаются в опрокидыватель контейнеров. Если это полный цикл обработки, продукт поступает в Приемный водный бункер ПВБ-600, который благодаря водной среде позволяет бережно принять продукт, снижая травматику и позволяя осуществить предварительный этап предзамачивания. Далее по выгрузному транспортеру Приемного водного бункера ПВБ-600, продукт поступает в Комплекс предварительного замачивания МПЗ-10/15Н из нержавеющей стали. На этом этапе загрязнения размягчаются и продукт готовится к дальнейшей мойке в Машине мойки для овощей М-25. После мойки по технологическим и загрузочным транспортерам продукт поступает на Ленточный инспекционный стол ЛИ-6 длиной 6 метров, где ручным способом отделяется некондиция. После чего по загрузочным и технологическим транспортерам продукт подается в Полировщик П-12, где финишной полировкой достигается товарный вид продукта. Сразу после полировки остается фетровая сушка и упаковка в полиэтилен. При неполном цикле предпродажной подготовки (без мойки и полировки) продукт упаковывается в сетку. Для упаковки используются две весовые станции (одна в паре с машиной упаковки в сетку, вторая — с упаковщиком в полиэтилен). Многоголовочная станция в паре с машиной упаковки в сетку доукомплектована Дозирующим бункером для весовых станций ДБВ-2000. Эта станция, как правило, используется для работы с морковью и свеклой.
Таким образом, линия может работать в нескольких технологических режимах: полный цикл предпродажной подготовки и упаковки, укороченный цикл предпродажной подготовки и упаковки и максимально короткий цикл с ручной инспекцией и загрузкой в фуры.

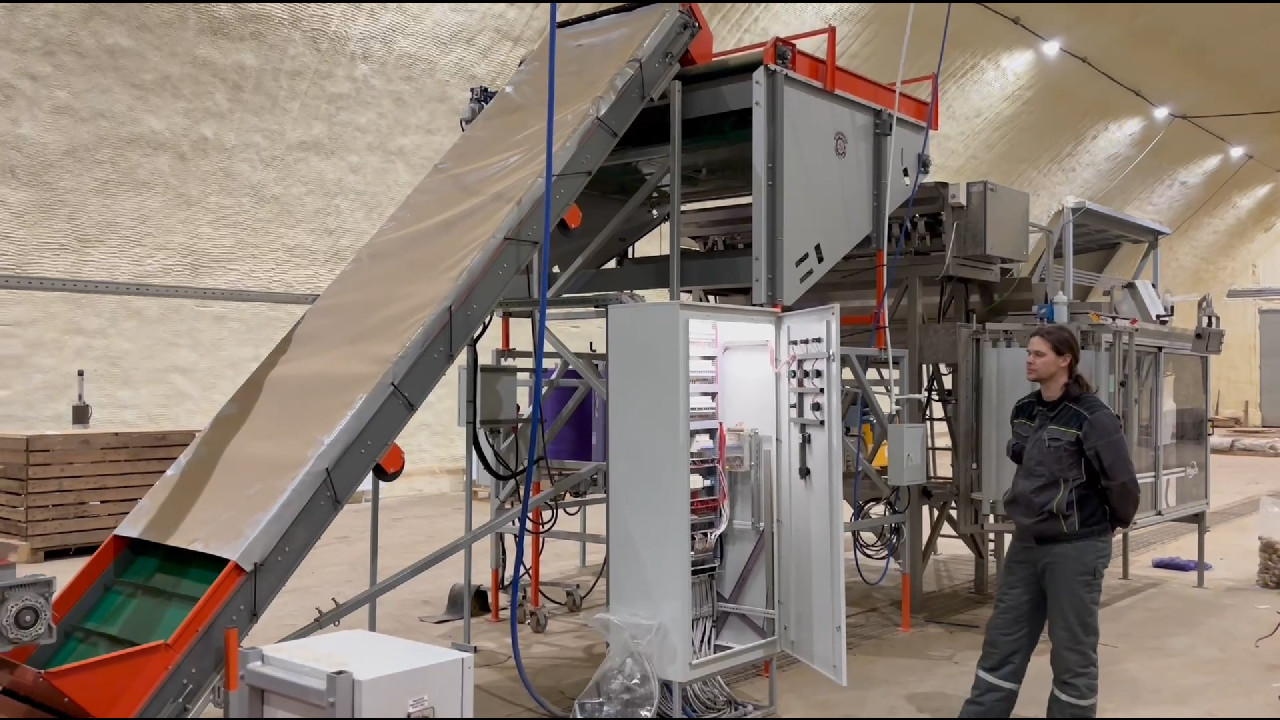

После монтажа специалисты Клинмаш выполнили полную автоматизацию линии, включающую разработку и внедрение системы управления; синхронизацию всех машин в единую логику работы; настройку режимов переключения между полным и укороченным циклом.
В результате клиент получил современную гибкую и многофункциональную линию, обеспечивающую стабильное качество продукции и высокую производительность.
Конфигурация линии:
- Приемный сортировочный бункер — ПСБ-60Г
- Приемный сортировочный бункер — ПСБ-40Эл с прутковым встряхивающим транспортером
- Буртоукладчик Б-145 ГПМ
- Инспекционные роликовые столы — РИ-3-1500Т
- Опрокидыватель контейнеров ОК‑1‑12

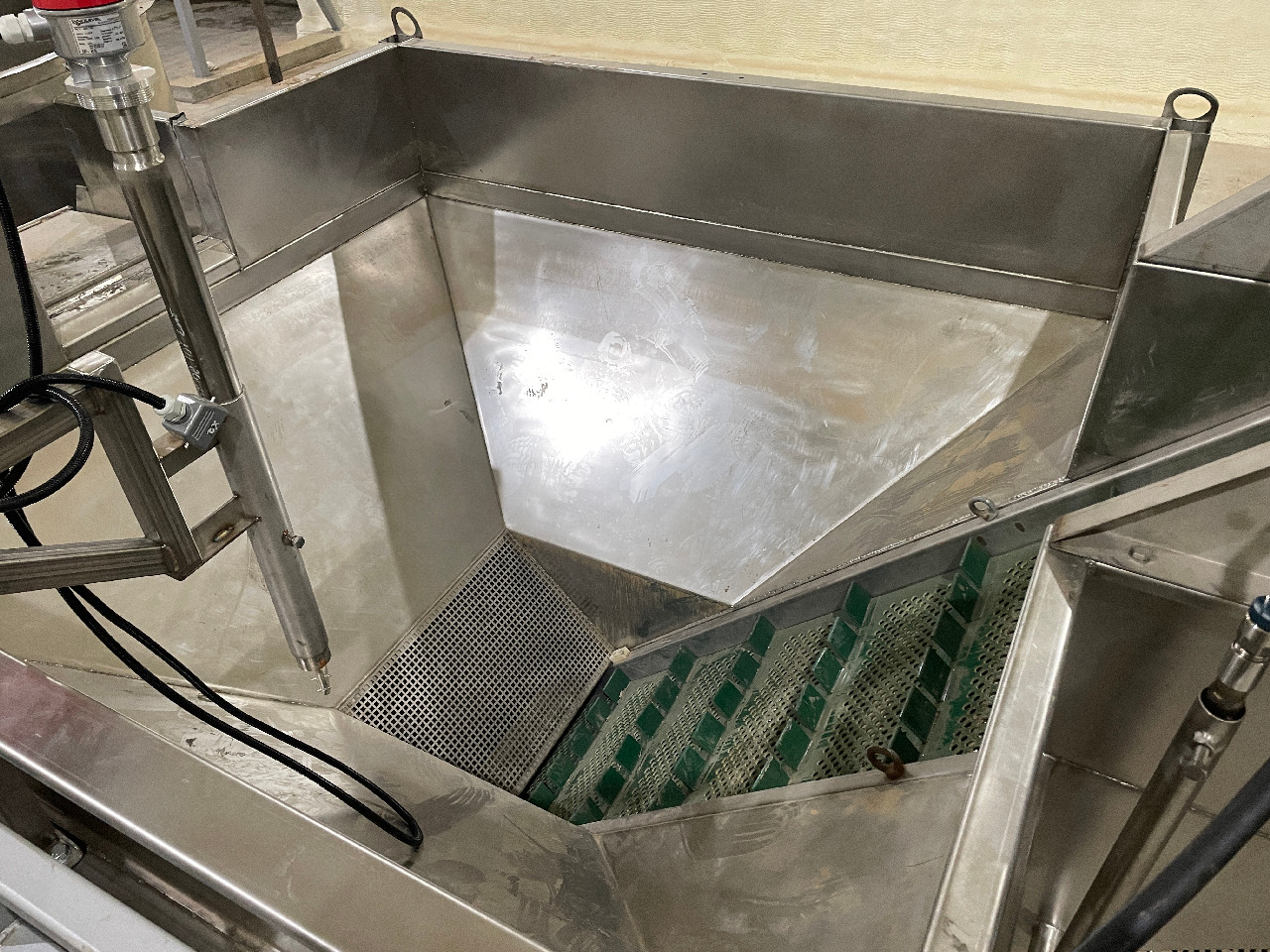

- Приемный водный бункер ПВБ‑600
- Комплекс предварительного замачивания овощей МПЗ‑10/15Н
- Мойка для овощей М‑25

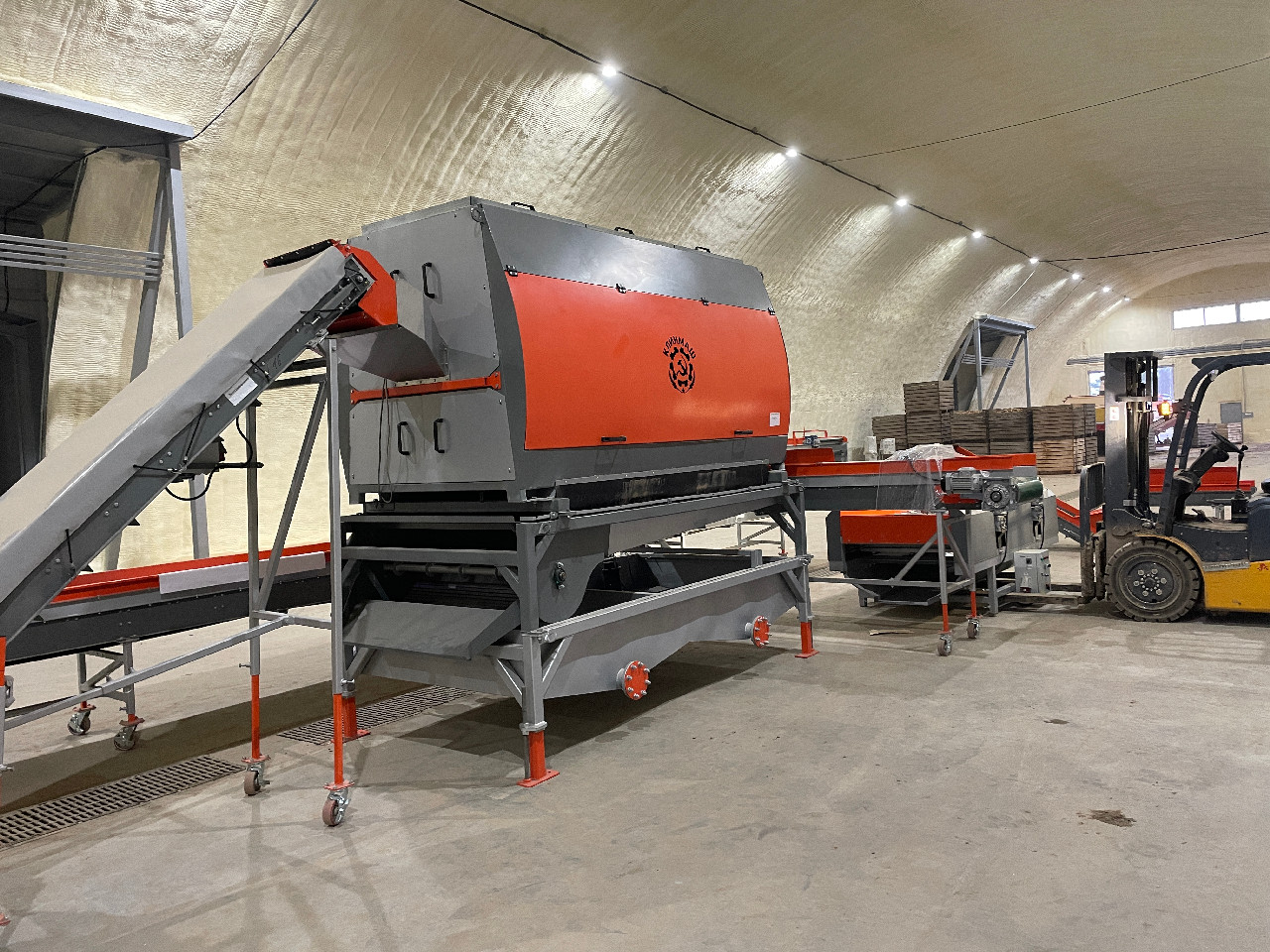

- Машина для полировки овощей П‑12

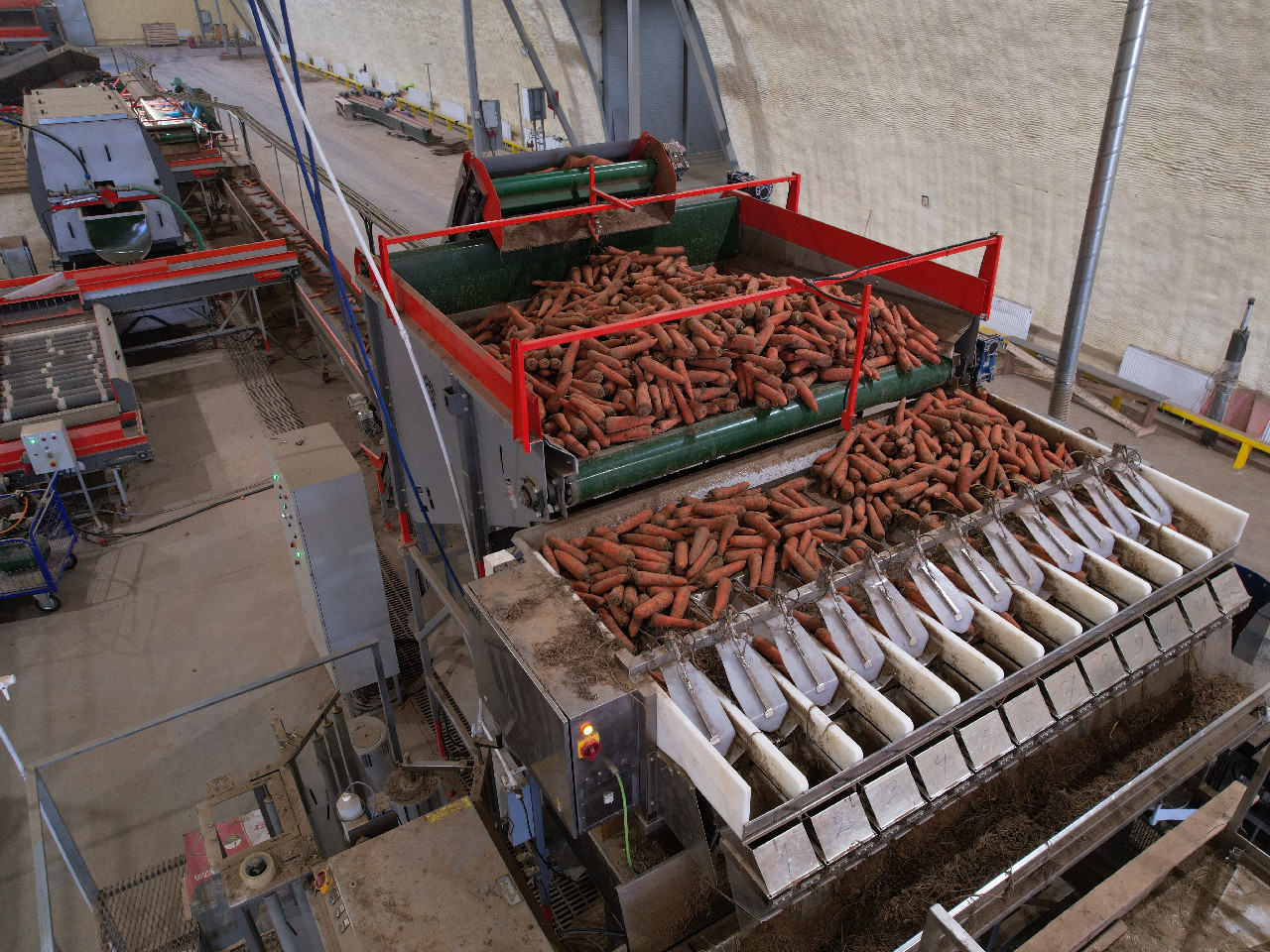

- Калибровщик моркови по длине КМД‑1500
- Ленточные инспекционные столы ЛИ‑6
- Сушка фетровая СФ‑17

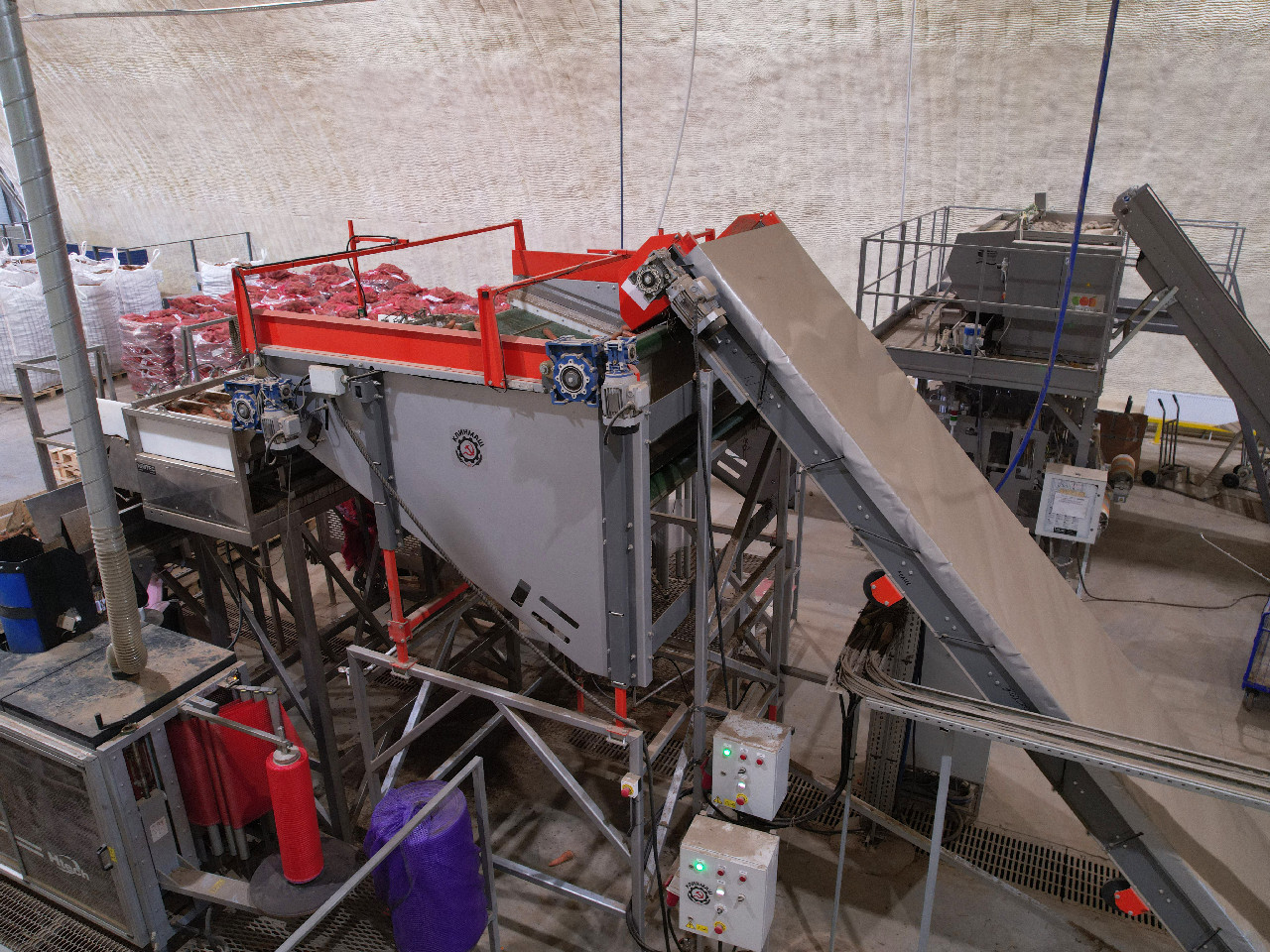

- Дозирующий бункер ДБВ‑2000

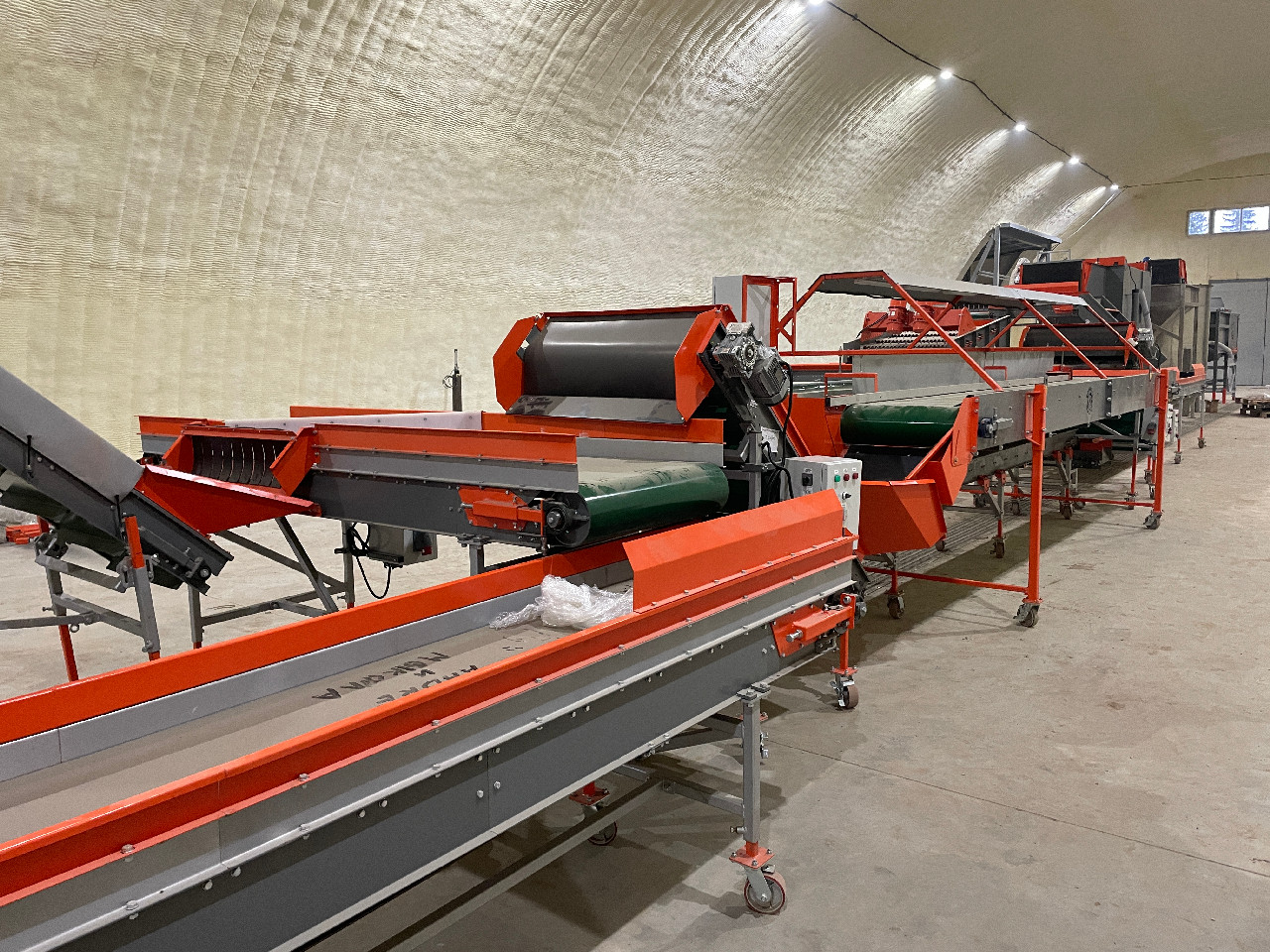

- Загрузочные и технологические транспортеры, сходы для продукта, подиумы для персонала
- Наклонные конвейеры — НК-70
- Транспортеры ленточные односекционные Т 12-80Г
- Транспортеры ленточные односекционные Т9-80Г
- Транспортеры ленточные односекционные Т6-80Г
- Транспортер подборщик ТП-60
- Столы поворотные СП-140
- Реверсные секционные транспортеры — РТ-С
- Горизонтальные секционные технологические конвейеры — ТК-С
- Загрузочные секционные технологические транспортеры — ЗТ-С
- Технологические роликовые конвейеры — ТРК-С
- Поворотные электро-пневматические заслонки для регулировки потоков продукта — ППЗР
- Пневматические заслонки подмеса продукта — ПЗП
- Дозирующие электро-механические заслонки — ДЗ
