Прочие модификации
Приемно-сортировочных бункеров

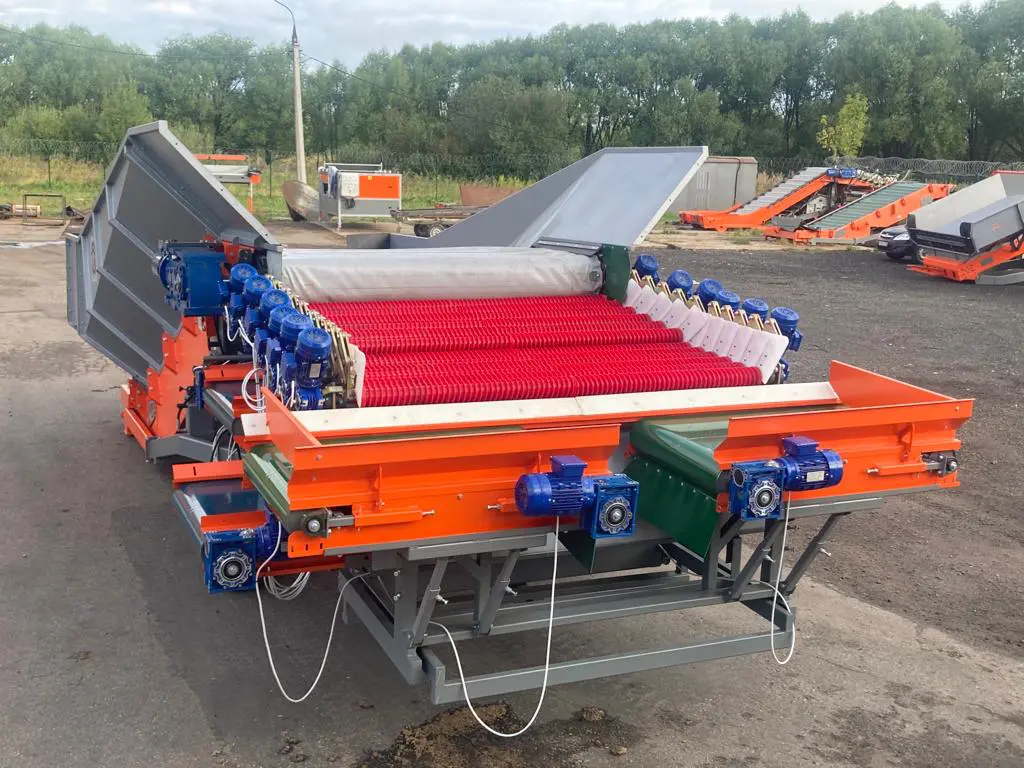

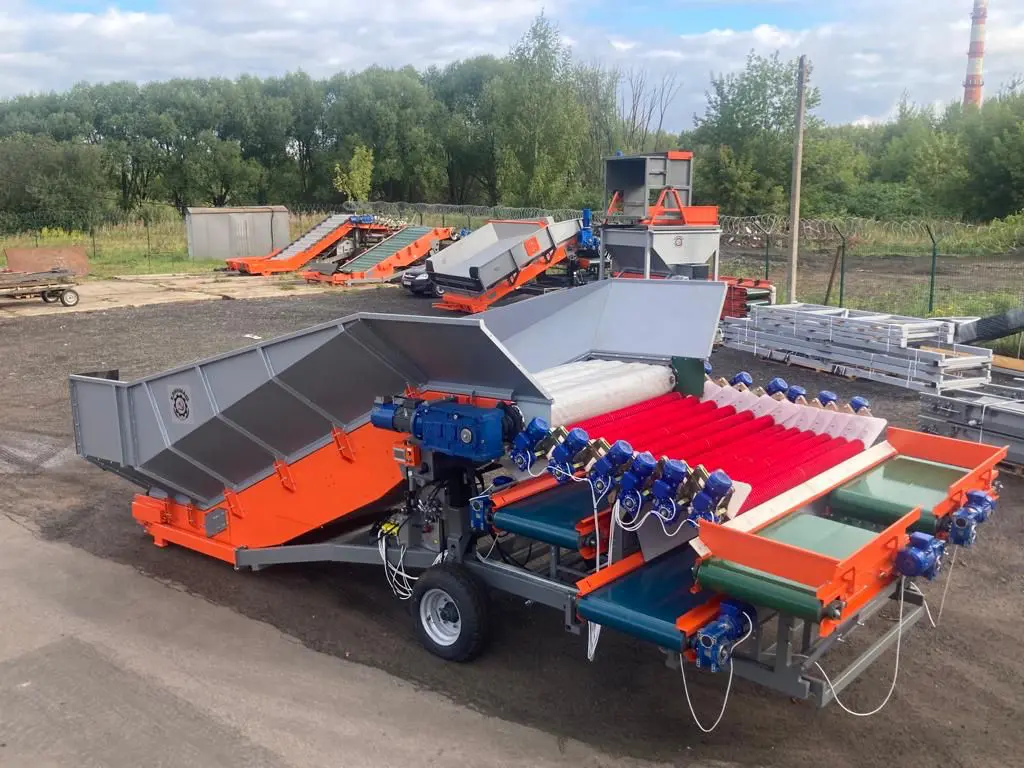

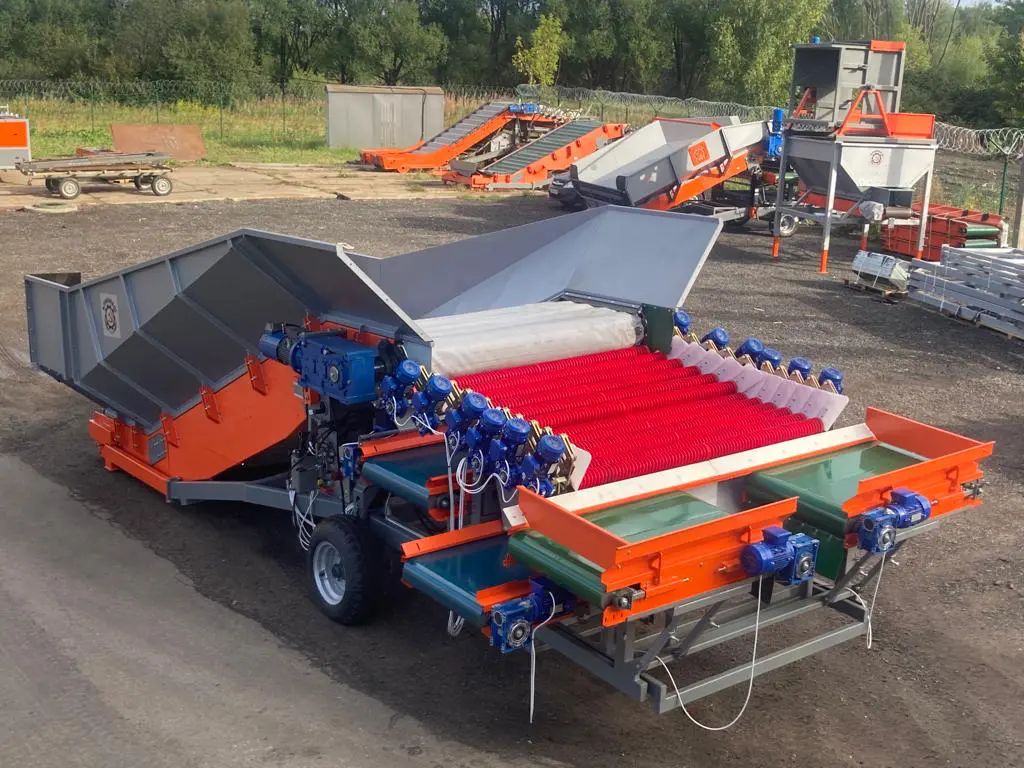

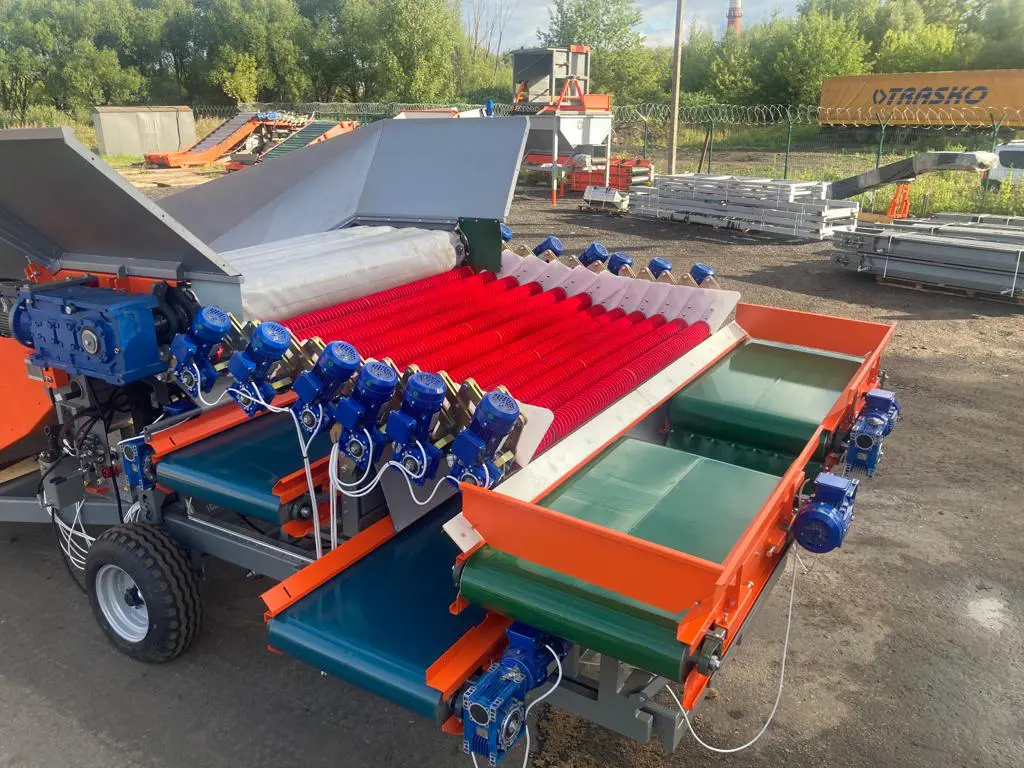

Приемно-сортировочный бункер ПСБ-60Эл-W
с электрическим приводом
Сортировочный бункер ПСБ-60Эл-W используется в линиях, где требуется подача третьей фракции продукта не, как обычно — влево и вправо, а ровно прямо на телескопический или иной транспортер шириной до 800 мм.
В Приемных бункерах меньшего размера, с длиной вальцов 1200-1600 мм для данных целей используется подающий лоток, на который с вальцов попадает продукт и подаётся прямо.
В больших приемных подающих бункерах, с длиной вальцов 2000 мм, применить такую подающую горловину невозможно, так как при перепаде ширины с 2000 мм до 800 мм неизбежно будут возникать «заторные карманы» с обеих сторон.
Чтобы избежать затора при таком большом перепаде ширины, вместо последнего единого отводящего транспортера применяют систему сдвоенных конвейеров, которые улавливают продукт по всей ширине вальцовой группы и направляют его в середину, где он попадает на 800 мм транспортер, расположенный торцом к приемному бункеру.
Принцип работы:
Поступающая с поля продукция выгружается из самосвала в кузов сортировочного бункера, попадая на широкую ленту донного транспортера. Далее продукт поступает на земле-ворохоотделяющий модуль, состоящий из шести спиральных вальцов, а затем на сепарирующий модуль, который тоже состоит из шести валов с резиновыми звездочками или из шести полиуретановых валов (в зависимости от пожеланий заказчика). Продукт очищается от земли и мусора, просеивается между калибровочными валами, разделяясь на три фракции. Первые две фракции попадают на реверсивные отводящие транспортеры. Третья фракция попадает на два отдельных транспортера, направляющих продукт к центру для последующей его подачи на технологическую линию. При использовании дополнительного пруткового транспортера можно отделить четвертую фракцию — товарный бэби-картофель или семенной материал.
Опции:
1. Голландский прутковый обрезиненный конвейер с механизмом встряхивания для четвертой фракции (товарного бэби или семенного картофеля).
2. Автоматическая регулировка скорости донного транспортера в зависимости от толщины слоя продукта.
3. Возможность выбора типа калибровочных вальцов:
— металлические витые спирали
— полиуретановые спирали
— голландские резиновые звездочки
— гладкие нержавеющие трубы (преимущественно для лука-севка, чеснока, редиса)
4. Регулирование скорости отводящего транспортера
5. Защитная резино-металлическая накладка на борта.
Преимущества
- Очень информативный пульт дистанционного управления с сенсорным ж/к дисплеем, на который выводится вся диагностика узлов машины, крепиться к раме магнитным держателем. Он позволяет оператору настраивать скорость вращения вальцов, донного транспортера и производить другие манипуляции, находясь в любом удобном для визуального наблюдения месте.
- Автоматическое раздвижение сортировочных вальцов посредством линейных актуаторов. Электродвигатель привода донного транспортера оснащен независимой системой принудительного охлаждения, которая исключает, перегрев при работе в жаркий сезон даже на самой малой скорости.
- Нижняя задняя часть приемного бункера укреплена резинометаллическими накладками предотвращающими пробивание бортами самосвалов.
- Операционный промышленный контроллер синхронизирует режимы работы и технологические операции.
- Изменяемый угол наклона донного транспортера и сепарирующего модуля позволяет регулировать скорость потока и точность калибровки.
- Реверсивные отводящие транспортёры вальцовых групп имеют функцию выдвижения в любую сторону для лучшего стыкования с другими технологическими конвейерами или удобной установки контейнеров.
- Наклонный S-образный приемно-подающий донный транспортер с удлиненной горизонтальной консолью и увеличенным объемом бункера обеспечивает удобство выгрузки из самосвалов с самым большим объемом кузова.
- В шкафу управления устанавливаются премиальные электрокомпоненты Schneider Electric, EATON, предусмотрено реле контроля фаз и напряжения.
- Усиленная рамная конструкция и дополнительные ребра жесткости бортов надежно принимают и удерживают нужный вес и объем продукта.
- Мощный четырехступенчатый редуктор донного транспортера итальянского производителя ТRАМОК обеспечивает бесперебойную круглосуточную работу.
- Двухслойное лакокрасочное покрытие LANKWITZER (Германия), в сочетании с пескоструйной обработкой, гарантировано предохраняет от коррозии.
- Мы применяем качественные метизные изделия, гроверные и тефлоновые самоконтрящиеся гайки.
Видео
VK
YouTube
DZEN
RUTUBE VK YouTube DZEN RUTUBEТехнические характеристики
| Условная производительность (т/ч), до | 60* |
| Длина, мм | 9150 |
| Ширина, мм | 3100 |
| Высота, мм | 2980 |
| Ширина кузова, мм | 3100 |
| Ширина подающего транспортера, мм | 2000 |
| Длина подающего транспортера, мм | 6000 |
| Условный объем бункера, м3 | 16 |
| Скорость перемещения подающего транспортера, м/мин | 0,5 - 4,0 |
| Ширина сепаратора, мм | 2000 |
| Количество вальцов сепаратора, шт | 12 |
| Количество фракций | 3/4 |
| Суммарная мощность, кВт | 7,12/7,87 |
| * - Максимальная производительность зависит от вида продукта, скорости его подачи, степени его загрязнения, квалификации персонала и отсутствии внешних отрицательных факторов. | |
Часто задаваемые вопросы о приемно-сортировочном бункере
Стоимость бункера зависит от комплектации и нужных вам опций.
Для того, чтобы узнать стоимость необходимо обратиться по контактным телефонам отдела сбыта или оставить заявку на сайте. Менеджер уточнит необходимые опции бункера и сообщит стоимость.
Наличие собственного лазерного раскроя, японских и турецких листогибочных прессов, предпокрасочной пескоструйной обработки и собственного гидравлического участка позволяют нам обеспечивать высокое качество, строго соблюдать сроки заказов, не зависеть от смежников и иметь много готовой техники в наличии.
По умолчанию максимальный срок поставки составит не более 60 дней.
Шесть сервисных бригад, без выходных и праздников, находятся в оперативной готовности к выезду. Мы не допустим простоя техники у наших заказчиков.
Обзоры приемно-сортировочных бункеров Клинмаш и видеостатьи
VK YouTube DZEN RUTUBE VK YouTube DZEN RUTUBEСтоимость приемно-сортировочного бункера
Стоимость приемно-сортировочного бункера доступна по запросу по контактным номерам отдела сбыта завода.
Способы оплаты: наличный расчет, безналичный расчет, лизинг, банковский перевод и т.д.
Заказать приемно-сортировочный бункер можно заполнив форму заявки на сайте, либо позвонив по телефонам отдела сбыта.
Рекомендуемое оборудование для приемно-сортировочного бункера
Приемно-сортировочный бункер может использоваться в линиях с телескопическими транспортерами, буртоукладчиками Б-125 и Б-145 или наклонными транспортерами. Помимо указанного приемно-сортировочного бункера ПСБ-60эл в наличии и под заказ вы найдете приемно-сортировочный бункер ПСБ-60Г с гидравлическим приводом или ПСБ-60гибрид и ПСБ-30эл.
